1.4. Описание технологического процесса

Нефтебитумная установка на Зюзеевском нефтяном месторождении состоит из блоков:

  • блока обезвоживания и обессоливание нефти;

  • блока атмосферной ректификации – разгонка нефти с целью разделения на фракции;

  • блока окисления остатка разгонки с целью получения различных марок дорожных и строительных битумов.

Более подробно рассмотрим «блок окисления».

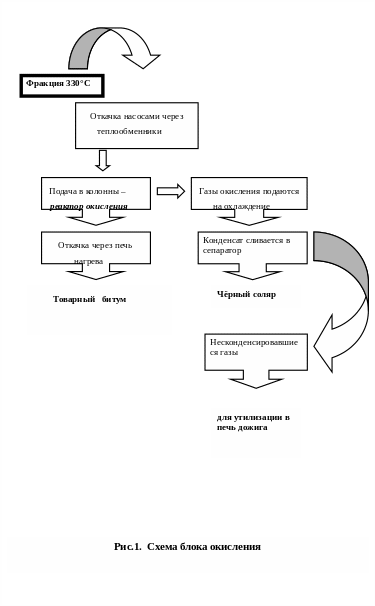

1.4.1. Блок окисления

Кубовый остаток колонны фракция 3300С выше откачивается насосами через теплообменники и подается в колонны – реакторы окисления для получения товарного битума. В реакторах происходит окисление кубового остатка кислородом воздуха, подаваемого в низ реакторов компрессорами.

Содержание кислорода в реакторе около 4 % об. Уровень жидкости в реакторах регулируется регуляторами уровня и поддерживается не ниже 10 м регулирующими клапанами. Давление верха и низа реактора поддерживается 0,05 МПа (0,5 кгс/см2) и 0,15 МПа (1,5 кгс/см2) соответственно. Температура верха и низа колонны – реактора окисления поддерживается около 150 0С и 260 0С.

Для возможности регулирования времени окисления в реакторе предусматриваются емкости для приема фракции 330 0С выше и насосы для откачки ее через печь нагрева или непосредственно в реактор окисления. Готовый товарный битум из реактора насосами откачивается в емкости для временного хранения и отпуска потребителям.

Газы окисления из реакторов подаются на охлаждение и конденсацию в водяной конденсатор-холодильник. Температура газов окисления на входе в водяной конденсатор-холодильник 150 0С на выходе из водяного конденсатора-холодильника 50 0С.

Конденсат (черный соляр) сливается в сепаратор откуда насосом откачивается в емкости. Из емкости продукты конденсации – черный соляр, подается в качестве жидкого топлива к печам нагрева нефти и котельную.

Несконденсировавшиеся газы окисления из сепаратора подаются в печь дожига.

1.4.2. План размещения основного технологического оборудования, в котором обращаются опасные вещества по составляющим объекта

План размещения предусматривает соответствие расположения основных и вспомогательных зданий и сооружений технологической схеме производства, зонирование территории с учетом розы ветров и выделения санитарных вредностей, а также выполнение санитарных и противопожарных требований.

Внутриплощадочные дороги и проезды обеспечивают подъезд к производственным зданиям и сооружениям, к объектам вспомогательного назначения, а также проезд пожарных машин. Дороги и проезды запроектированы шириной 6 м по кольцевой схеме с тупиковыми подъездами к отдельным объектам. На тупиковых участках предусмотрены разворотные площадки.

Для обслуживания оборудования и оперативного принятия мер предусмотрены:

  • необходимые проходы между оборудованием, проезды между площадками;

  • планировка территории установок с устройством асфальтированных проездов.

1.4.3. Взрывопожарная и пожарная опасность зданий и помещений блока окисления

Таблица 6.

Наименование производственных зданий, помещений, наружных установок

Категория взрывопожарной и пожарной опасности помещений и зданий

Классификация взрывоопасных зон внутри и вне помещений для выбора и установки электрооборудования

Класс взрывоопасности

Категория и группа взрывоопасных смесей по ГОСТ 12.2.021-76

Наименование веществ определяющих категорию и группу взрывоопасных смесей

1

2

3

4

5

Реагентное хозяйство

А

В-1Г

Категория ΙΙА

Группа Т3

Деэмульгатор Рекорд 758 и ингибитор коррозии Рекорд 608

Площадка емкостей мазута и чёрного соляра

А

В-1Г

Категория ΙΙА

Группа Т3

Мазут и чёрный соляр

Площадка печи дожига

А

В-1Г

Категория ΙΙА

Группа Т3

Нефть

Блок колонн

А

В-1Г

Категория ΙΙА

Группа Т3

Нефть и нефтепродукты

Насосная битумных агрегатов

А

В-1А

Категория ΙΙА

Группа Т3

Битум

Площадка емкостей битума и эстакада налива битума

А

В-1А

Категория ΙΙА

Группа Т3

Битум
