Федеральное агентство по образованию РФ

Государственное образовательное учреждение

высшего профессионального образования

Тульский государственный университет

Кафедра ГиСПС

КОНТРОЛЬНО-КУРСОВАЯ РАБОТА

По дисциплине

«МЕХАНИКА ГРУНТОВ»

Инженерно-геологическая строительная площадка №24

Количество геологических скважин – 2

Количество исследуемых образцов грунта - 5

Выполнил: Челяпина А.В.

Студент гр. 360884-в

ФВЗО

Проверил: проф. Прохоров Н.И.

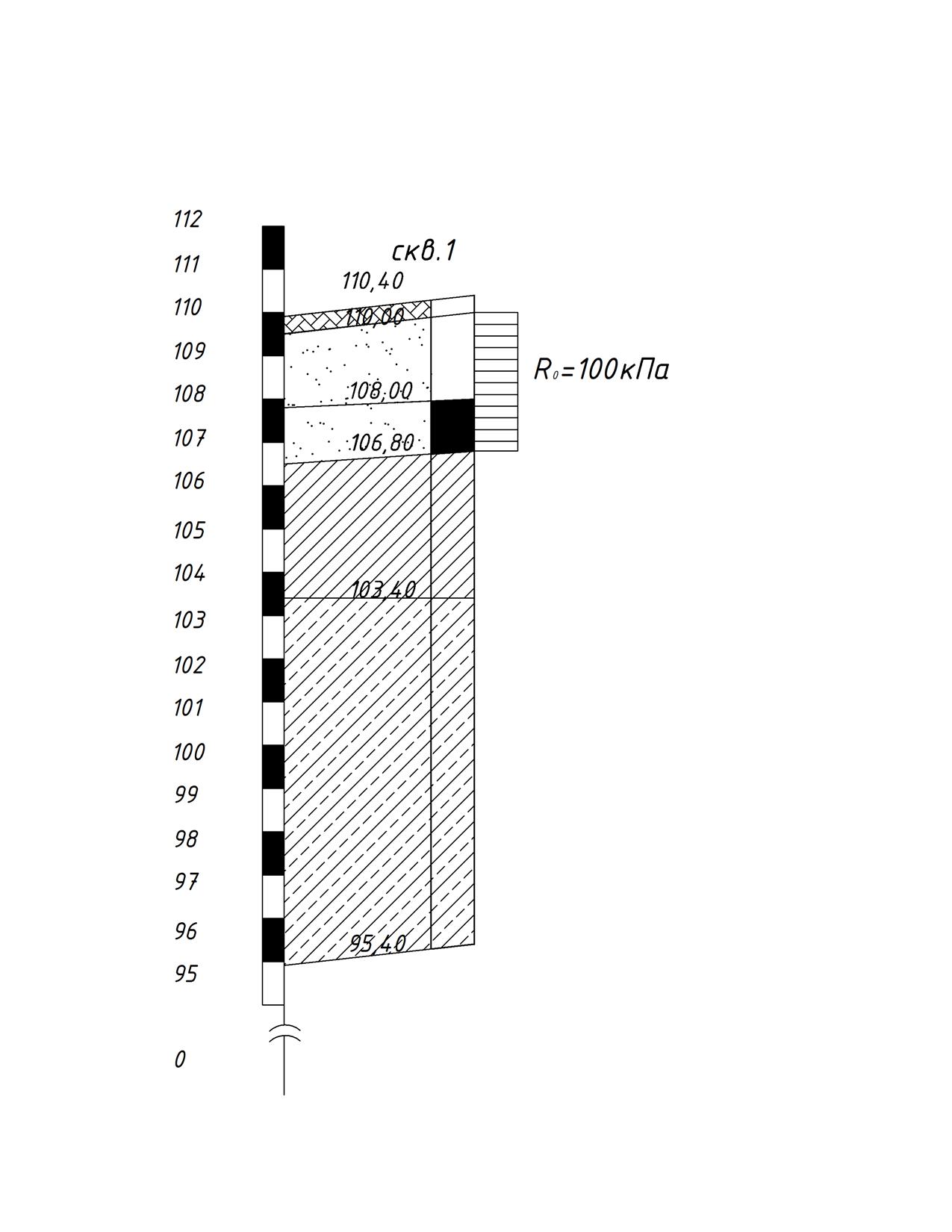

1. Построить геологический разрез по двум скважинам в масштабе 1:100

2. Определить   всех слоев грунта.

		№ образца грунта
		1	2	3	4	5
	г/см3	1,93	2,04	2,04	2,14	2,12
	г/см3	2,70	2,71	2,80	2,75	2,74
	г/см3	1,61	1,63	1,61	1,78	1,75

3. Определить вид всех слоев песчаного грунта по размерам минеральных частиц

Образец грунта №1

№ строки	Гранулометрический состав образца №1
1	2	3	4	5	6	7
1	Диаметр частиц, мм	> 2,0	2,0...0,5	0,5…0,25	0,25…0,1	< 0,1
2	Содержание, %	0	4	4	45	47
3	Совокупное содержание, %	0	4	8	53	100

Образец грунта №2

№ строки	Гранулометрический состав образца №2
1	2	3	4	5	6	7
1	Диаметр частиц, мм	> 2,0	2,0...0,5	0,5…0,25	0,25…0,1	< 0,1
2	Содержание, %	0	5	6	50	39
3	Совокупное содержание, %	0	5	11	61	100

Разновидность грунтов по гранулометрическому составу

Разновидность грунтов	Размер зерен, частиц d, мм	Содержание зерен, частиц, % по массе
Пески:
— гравелистый	>2	>25
— крупный	>0,50	>50
— средней крупности	>0,25	>50
— мелкий	>0,10	≥75
— пылеватый	>0,10	<75

Сравниваем таблицы гранулометрического анализа и классификации по ГОСТу:

Для 1-го слоя песок характеризуется как пылеватый.

Для 2-го слоя песок также характеризуется как пылеватый.

4. Определить коэффициент пористости песчаных слоев грунта

;  ;

5. По коэффициенту пористости и виду грунта по крупности частиц определить категорию по плотности сложения песчаного грунта

Классификация песков гост-25100-95

По коэффициенту пористости песков е	Разновидность песков	Коэффициент пористости, е
		Пески гравелистые, крупные, средней крупности	Пески мелкие	Пески пылеватые
	Плотный	<0.55	<0.60	<0.60
	Средней плотности	0.55-0.70	0.60-0.75	0.60-0.80
	Рыхлый	>0.70	>0.75	>0.80

По плотности сложения песчаный грунт оценивается как средней плотности.

6. Определить коэффициент водонасыщения и вид песчаного грунта по влажности

Коэффициент водонасыщения образца №1:   (насыщенный водой)

Коэффициент водонасыщения образца №2:   (насыщенный водой)

7. Определить по таблице расчетное сопротивление песчаных грунтов

Расчетные сопротивления r0 песчаных грунтов

Пески	Значения R0, кПа (кгс/см2), в зависимости от плотности сложения песков
	плотные	средней плотности
Крупные	600 (6)	500 (5)
Средней крупности	500 (5)	400 (4)
Мелкие:
маловлажные	400 (4)	300 (3)
влажные и насыщенные водой	300 (3)	200 (2,0)
Пылеватые:
маловлажные	300 (3)	250 (2,5)
влажные	200 (2)	150 (1,5)
насыщенные водой	150 (1,5)	100 (1)

R₀=100 кПа.

8. На геологическим разрезе построить эпюры R₀ в масштабе в 1см – 100 кПа

9. Определить коэффициент пористости для всех слоев глинистого грунта

;  ;

10. Определить число пластичности и по нему определить вид глинистого грунта

Разновидность глинистых грунтов по числу пластичности

Разновидность глинистых грунтов	Число пластичности IP
супесь	1-7
суглинок	7-17
глина	>17

I_P3=W_L-W_P=40-20=20, т.е. образец – глина;

I_P4=W_L-W_P=22-14=8, т.е. образец – суглинок;

I_P5=W_L-W_P=24-14=10, т.е. образец – суглинок;

11. Определить показатель консистенции (индекс текучести) и по его значению определить вид грунта по консистенции

Разновидность глинистых грунтов по показателю текучести

Разновидность глинистых грунтов	Показатель текучести IL, %
Супесь
-твердая	<0
-пластичная	0-1
-текучая	>1
Суглинки и глины
-твердые	<0
-полутвердые	0-0,25
-тугопластичные	0,25-0,5
-мягкопластичные	0,5-0,75
-текучепластичные	0,75-1
-текучие	>1

показатель текучести, т.е. образец – тугопластичная глина.

показатель текучести, т.е. образец – мягкопластинный суглинок.

показатель текучести, т.е. образец – мягкопластинный суглинок.
