1 Исследование схемы импульсного преобразователя
1.1 Повышающий преобразователь

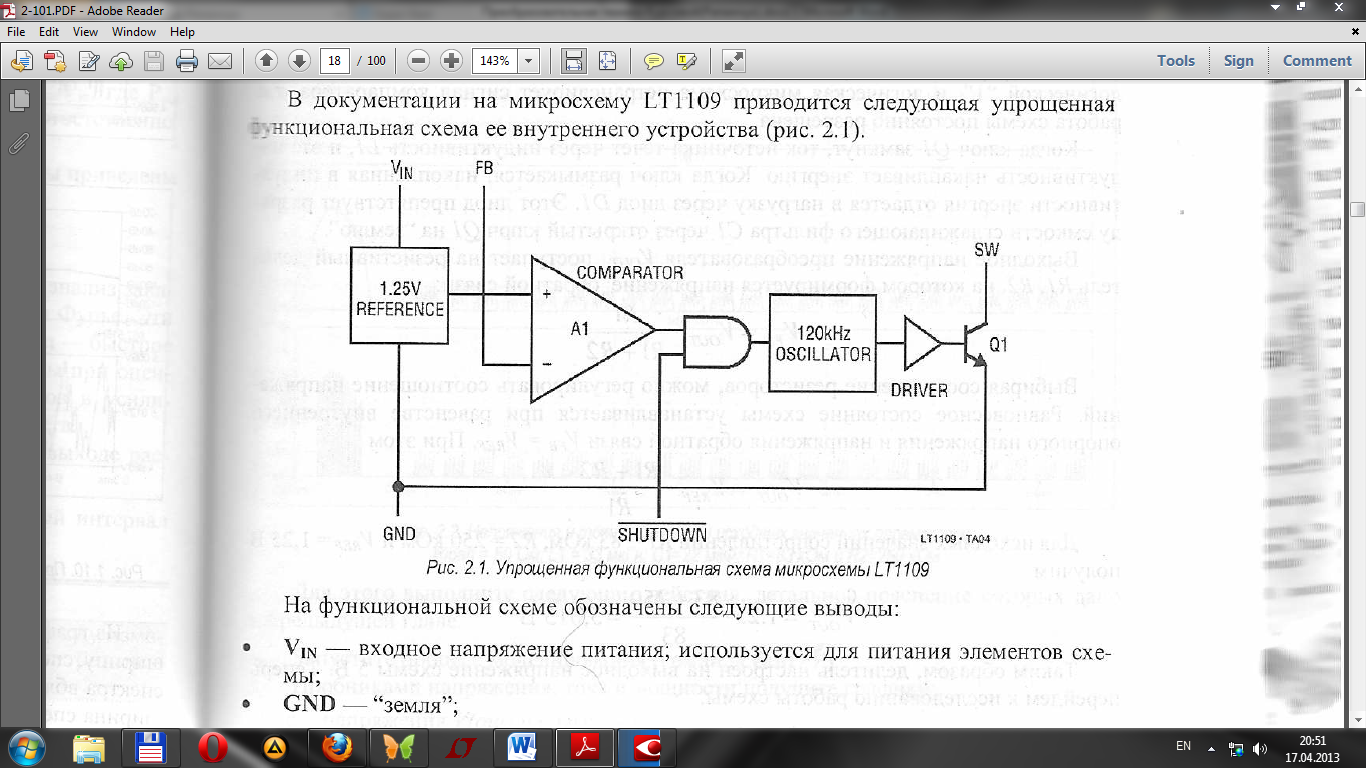

В документации на микросхему LT1109 приводится следующая упрощенная функциональная схема ее внутреннего устройства(рис1.1.1)
-VIN — входное напряжение питания; используется для питания элементов схемы;
-GND — “земля”;
-FB (Feed Back) — вход обратной связи по напряжению; используется для контроля выходного напряжения преобразователя;
-SHUTDOWN (SDN) — инверсный вход запрета работы схемы;
-SW (Switch) — выход ключевого транзистора Q1. При открытом ключе выход SW замыкается на “землю”.
Рисунок 1.1.1 - Упрощённая функциональная схема микросхемы LT1109
В схеме присутствуют следующие элементы: стабилизатор опорного напряжения 1,25 В (REFERENCE); компаратор напряжений (COMPARATOR); схема разрешения на логическом элементе “И”; генератор опорной частоты преобразователя 120 кГц (OSCILLATOR); усилитель сигнала генератора (DRIVER); силовой ключ на транзисторе Q1.
Выход схемы SW подключен к индуктивности дросселя L1 . Вход FB подключен к средней точке делителя на резисторах Rl, R2. Вход запрета SDN оставлен неподключенным.
В соответствии с документацией схема работает следующим образом. Генератор формирует прямоугольный сигнал (меандр) с частотой около 120 кГц. Этот сигнал открывает и закрывает выходной ключевой транзистор. Ключ открыт 50% и закрыт 50% времени периода повторения опорного генератора. Компаратор разрешает или запрещает работу генератора, в зависимости от соотношения уровней опорного напряжения Vref= 1.25 В и напряжения на входе обратной связи VFB. Если напряжение на входе управления FB меньше опорного (Vfb<VREF), то работа генератора разрешена. Если напряжение на входе управления FB больше опорного (VFB>Vref), то работа генератора запрещена, и ключ Q1 закрыт. Поскольку вход запрета SDN оставлен неподключенным, то на нем постоянно присутствует паразитный уровень логической “1”, и логическая микросхема ретранслирует сигнал компаратора, т.е. работа схемы постоянно разрешена.
Когда ключ Q1 замкнут, ток источника течет через индуктивность L1, и эта индуктивность накапливает энергию. Когда ключ размыкается, накопленная в индуктивности энергия отдается в нагрузку через диод D1. Этот диод препятствует разряду емкости сглаживающего фильтра С1 через открытый ключ Q1 на “землю”.
Выходное напряжение преобразователя Vout поступает на резистивный делитель Rl, R2, на котором формируется напряжение обратной связи:
(1)
Выбирая соотношение резисторов, можно регулировать соотношение напряжений. Равновесное состояние схемы устанавливается при равенстве внутреннего опорного напряжения и напряжения обратной связи VFB = VREF. При этом
(2)
Для исходных значений сопротивлений R1 = 81 кОм, R2 = 248 кОм и VREF= 1,25 В получим
Таким образом, делитель настроен на выходное напряжение схемы 5 В.
Теперь перейдем к исследованию работы схемы:
Диод 30BQ060(диод Шоттки). Транзистор n-p-n. Схема импульсного повышающего преобразователя напряжения LT1109
Таблица 1- Исходные данные
№ |
L1, мкГн |
C1, мкФ |
R1, кОм |
R2, кОм |
Rload, Ом |
12 |
32 |
19 |
81 |
248 |
48 |

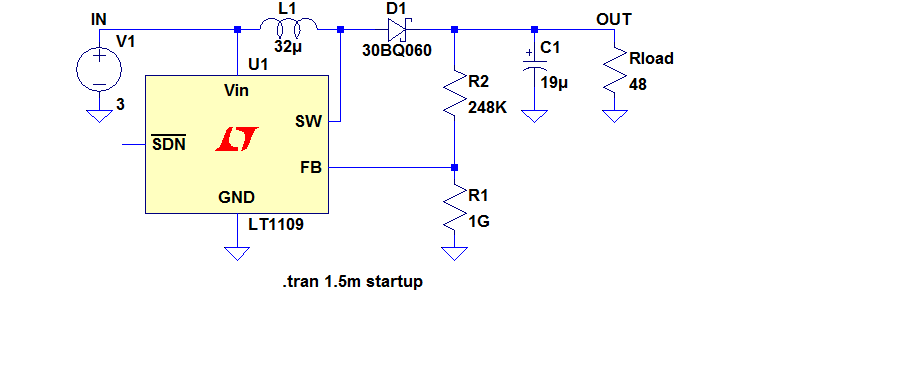

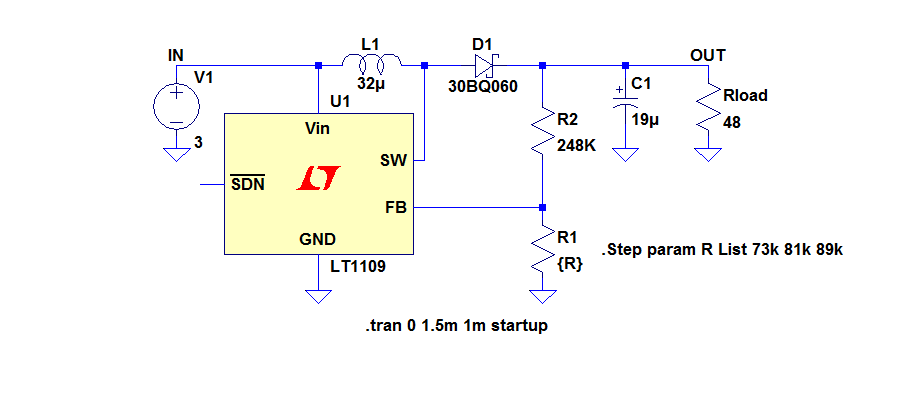

Рисунок 1.1.2 - Схема импульсного повышающего преобразователя напряжения на LTC1109

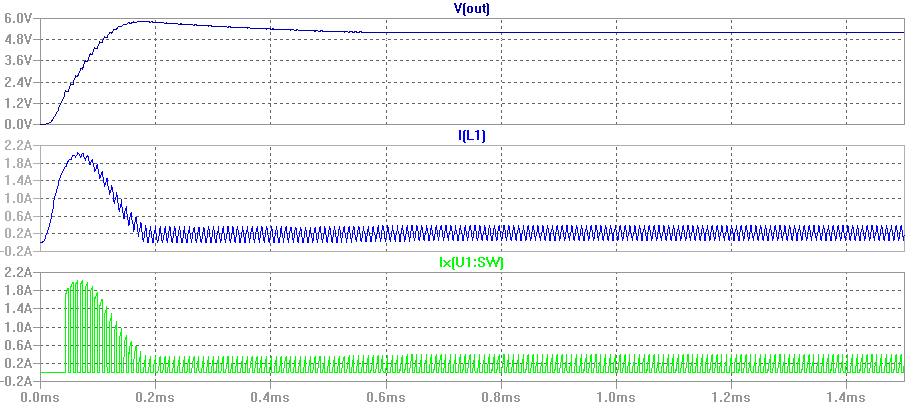

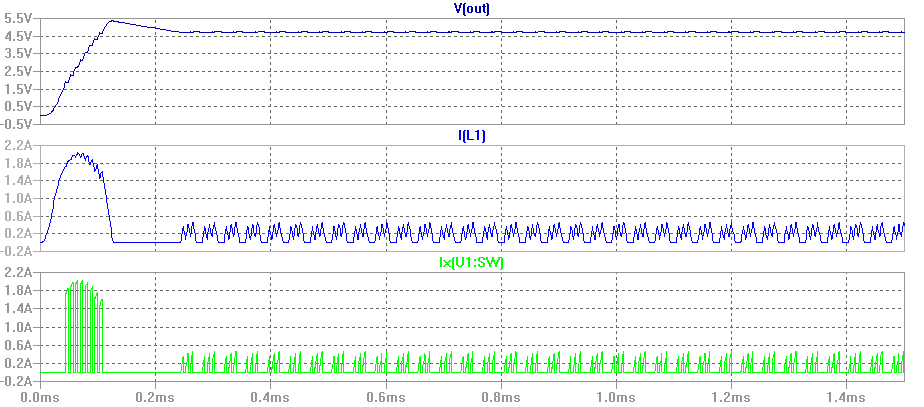

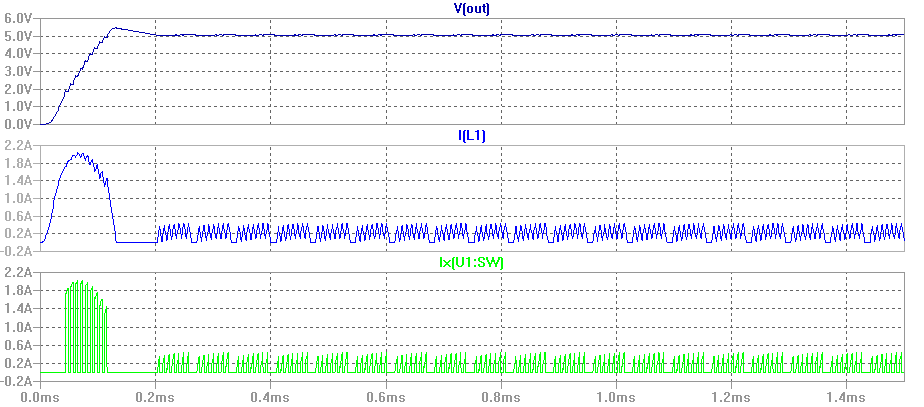

Рисунок 1.1.3 - Напряжения и токи в схеме при исходных значениях параметров: Rload = 48Ом; L1 = 32мкГн; C1 = 19 мкФ; R1 = 81 кОм и R2 = 248 кОм

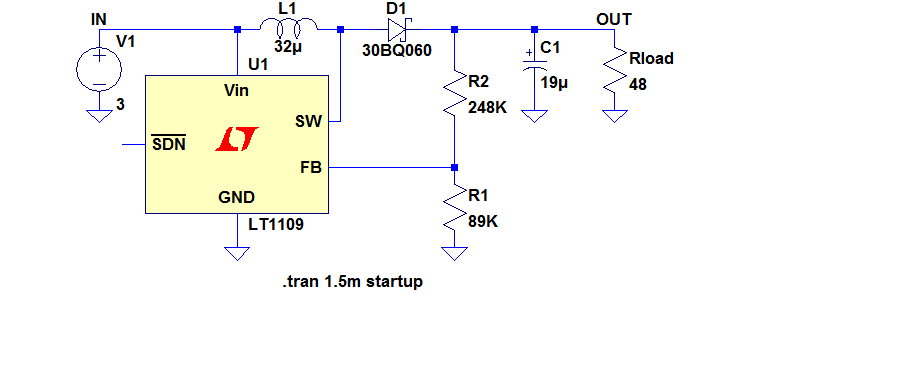

Рисунок 1.1.4 - Схема с увеличенным номиналом резистора R1 на 10%
Рисунок
1.1.5 -
Напряжения и токи в схеме при исходных
значениях параметров: Rload
= 48Ом; L1
= 32мкГн; C1
= 19 мкФ; R1
= 89 кОм и R2
= 248 кОм; Сопротивление резистора R1
увеличили на 10%
Рисунок 1.1.6 - Схема с уменьшенным номиналом резистора R1 на 10%

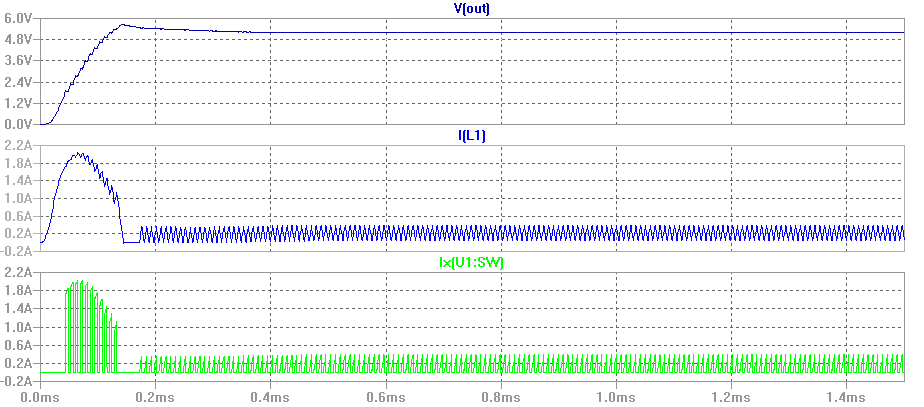

Рисунок 1.1.7 - Напряжения и токи в схеме при исходных значениях параметров: Rload = 48Ом; L1 = 32мкГн; C1 = 19 мкФ; R1 = 89 кОм и R2 = 248 кОм; Сопротивление резистора R1 уменьшили на 10%
Рисунок 1.1.8 - Схема с минимальным значением R1
Рисунок 1.1.9 - Напряжения и токи в схеме при исходных значениях параметров: Rload = 48Ом; L1 = 32мкГн; C1 = 19 мкФ; R1 = 89 кОм и R2 = 248 кОм; Сопротивление резистора R1 задали 0.1 Ом
Рисунок 1.1.10 - Схема с максимальным значением R1
Рисунок 1.1.11 - Напряжения и токи в схеме при исходных значениях параметров: Rload = 48Ом; L1 = 32мкГн; C1 = 19 мкФ; R1 = 89 кОм и R2 = 248 кОм; Сопротивление резистора R1 задали 1 ГОм

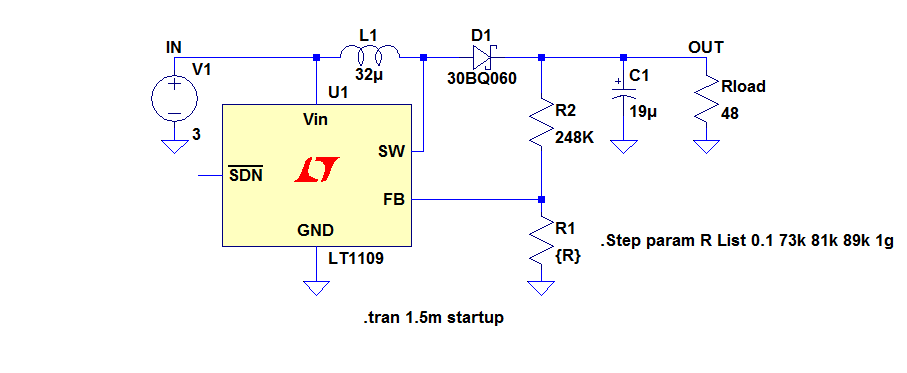

Рисунок 1.1.12 - Схема с параметрическим заданием R1

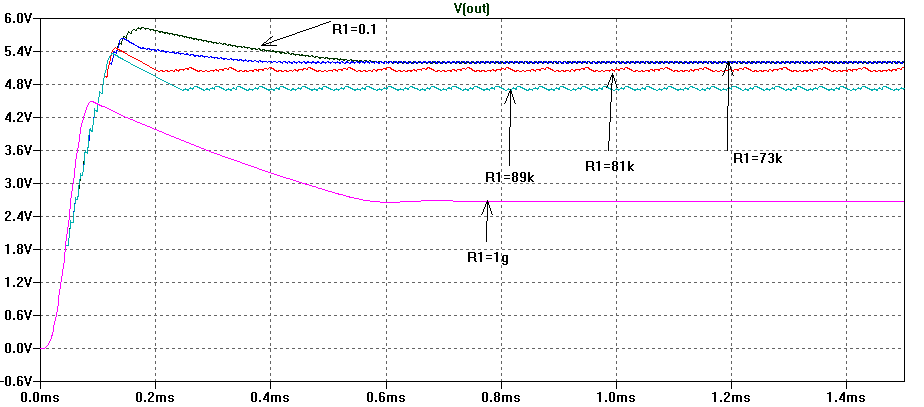

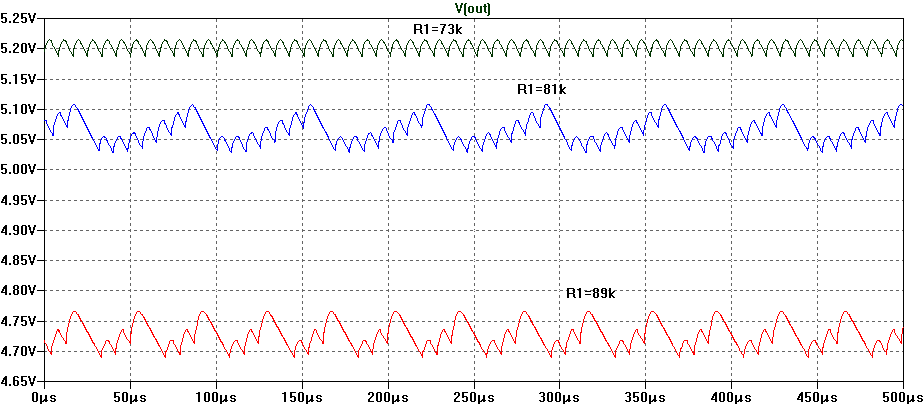

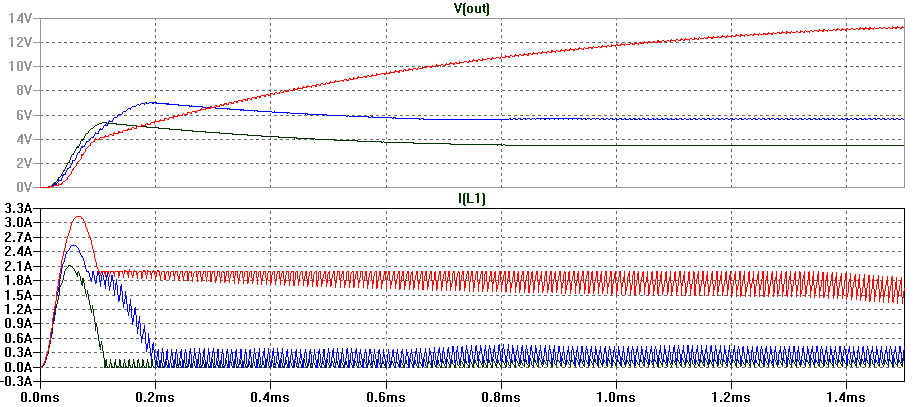

Рисунок 1.1.13 - Влияние резистора делителя обратной связи R1 на выходное напряжение V(out)
Рисунок 1.1.14 - Схема с параметрическим заданием R1
Рисунок 1.1.15 - Влияние резистора делителя обратной связи R1 на выходное напряжение V(out) в установившемся режиме
Упрощенная схема повышающего преобразователя
Для исследования влияния Rload взять значения Rload/5 и Rload*10.
Для исследования влияния Q взять значения Q/2.5, Q, 1.6*Q (Q=Ton/Tperiod).
Транзистор n-p-n. Диод 30BQ060(диод Шоттки).
Таблица 2 - Исходные данные
N |
L1, мкГн |
C1, мкФ |
R1, Ом |
Rload, Ом |
Vinitial |
Von, В |
Tdelay |
Tris, мкс |
Tfall,мкс |
Ton, мкс |
Tperiod,мкс |
12 |
32 |
19 |
102 |
47 |
0 |
3 |
0 |
0,1 |
0,1 |
4 |
8 |

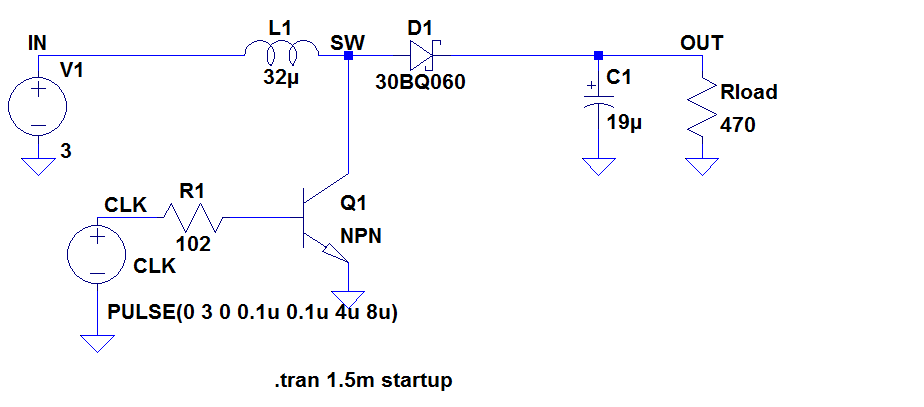

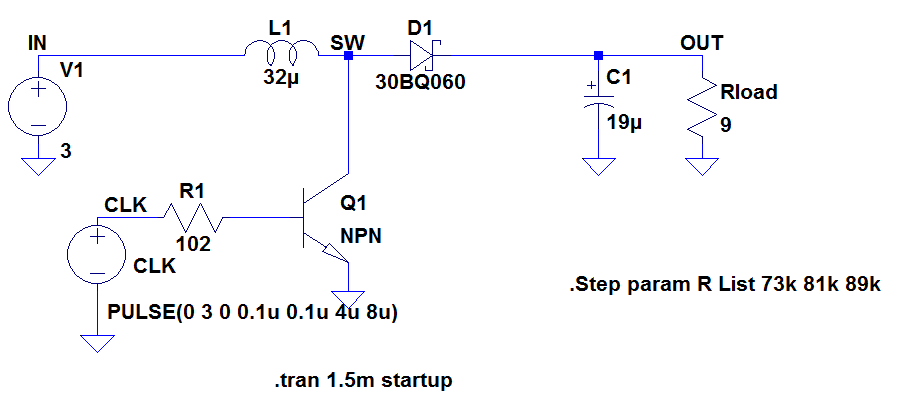

Рисунок 1.1.16 - Упрощенная схема преобразователя

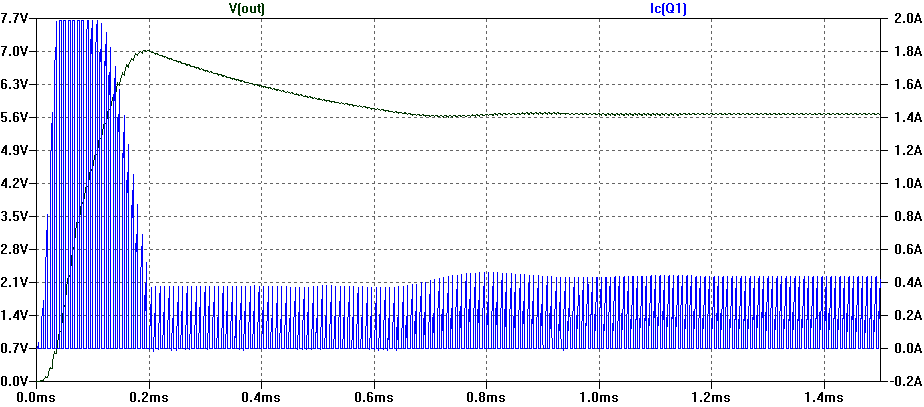

Рисунок 1.1.17 - Зависимость выходного напряжения V(out) и тока ключа Ic(Q1) упрощенной схемы (Rload = 47 Ом)
Рисунок 1.1.18 - Упрощенная схема преобразователя с уменьшенным в 5 раз значением Rload

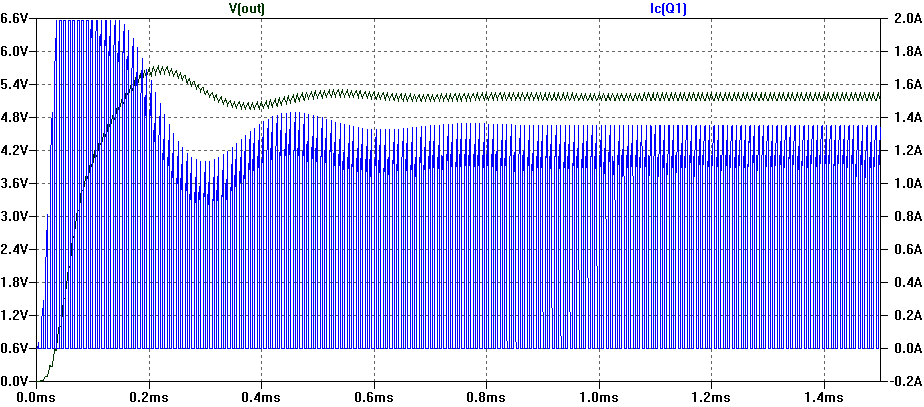

Рисунок 1.1.19 - Зависимость выходного напряжения V(out) и тока ключа Ic(Q1) для сопротивления нагрузки Rload = 9 Ом

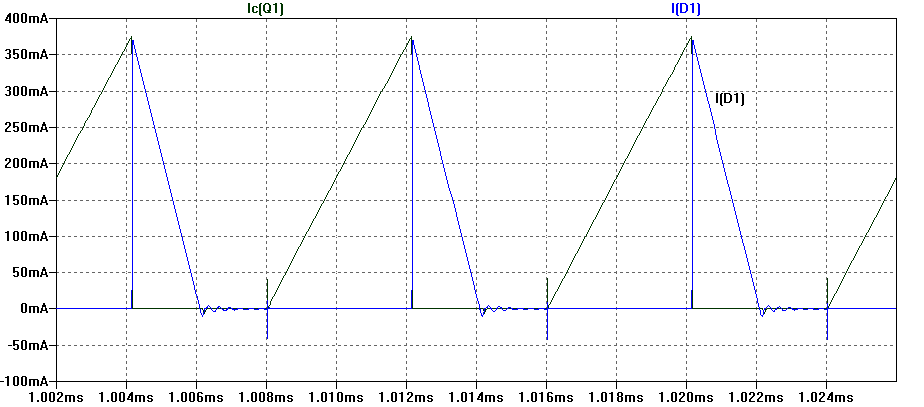

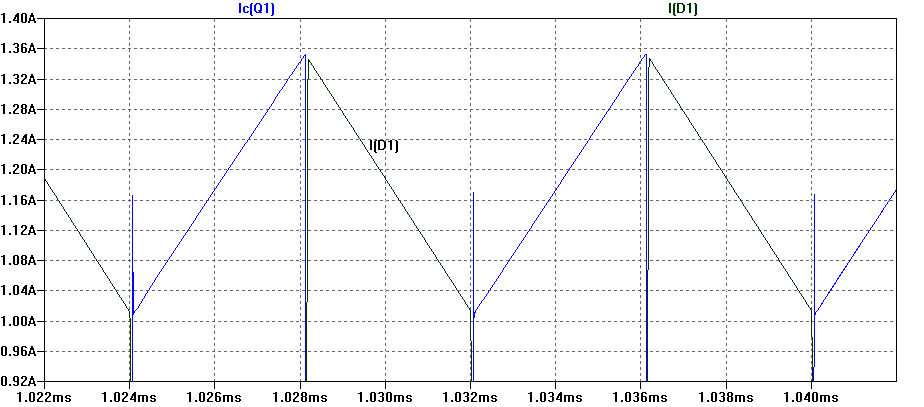

Рисунок 1.1.20 - Зависимость тока ключа Ic(Q1) и тока диода I(D1) для сопротивления нагрузки Rload = 9 Ом
Рисунок 1.1.21 - Упрощенная схема преобразователя с увеличенным в 10 раз значением Rload

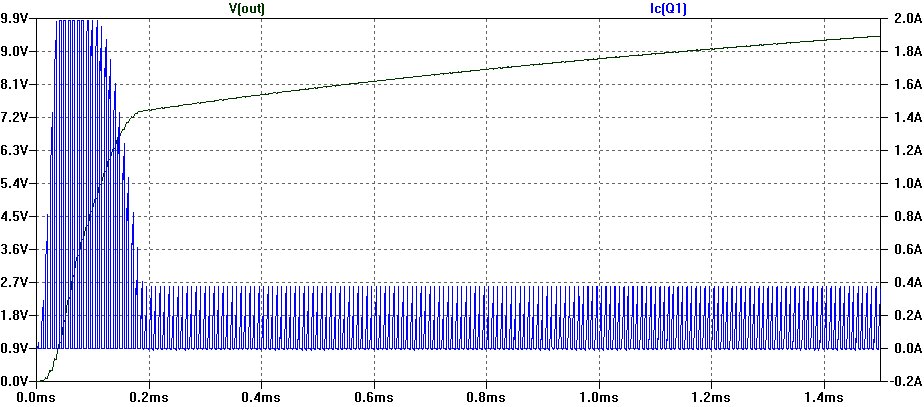

Рисунок 1.1.22 - Зависимость выходного напряжения V(out) и тока ключа Ic(Q1) для сопротивления нагрузки Rload = 470 Ом
Рисунок 1.1.23 - Зависимость тока ключа Ic(Q1) и тока диода I(D1) для сопротивления нагрузки Rload = 470 Ом
Рисунок 1.1.24 - Упрощенная схема преобразователя с параметрическим задание Q

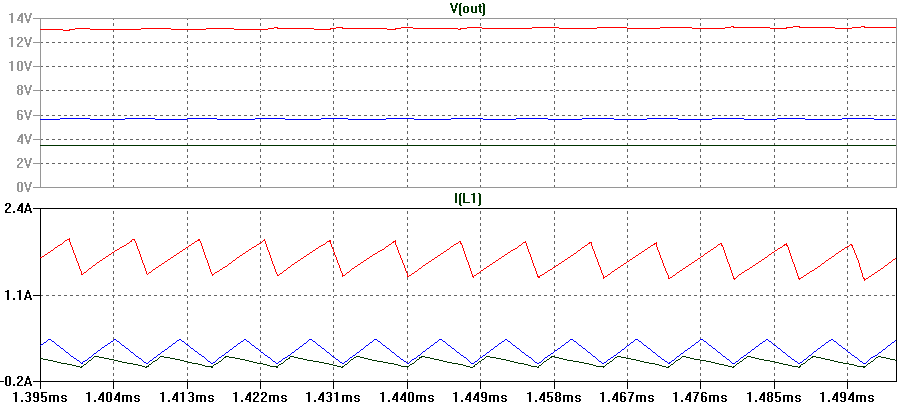

Рисунок 1.1.25 - Влияние заполнения импульсов опорного генератора на выходное напряжение V(out) и ток индуктивности I(L1)
Рисунок 1.1.26 - Влияние заполнения импульсов опорного генератора на выходное напряжение V(out) и ток индуктивности I(L1)
