8 Конструкции колес цельнокатаных

8.1 Размеры колес цельнокатаных и технические требования к ним должны соответствовать ГОСТ 10791 или техническим условиям, согласованным и утвержденным в установленном порядке.

8.2 Конструкции и основные размеры колес цельнокатаных приведены на рисунках 8.1 и 8.2.

8.3 Колеса цельнокатаные, применяемые для эксплуатации под грузовыми вагонами изготавливаются:

- с плоскоконическим диском - из стали марок 2 или Т;

- с криволинейным диском - из стали марки Т.

Наименование показателя	Номинальный размер, в мм	Предельное отклонение
Диаметр по кругу катания, D	957	7
Диаметр внутренней поверхности обода с наружной стороны колеса, Dн	810	-10
Диаметр внутренней поверхности обода с внутренней стороны колеса, Dв	810	-10
Ширина обода колеса, В	130	+3
Высота гребня, hг	28	-1
Диаметр наружной поверхности ступицы с наружной стороны колеса, Dсн	263	3
Диаметр наружной поверхности ступицы с внутренней стороны колеса, Dсв	263	3
Диаметр отверстия ступицы колеса, d	175 190	-4 -4
Длина ступицы колеса, Вс	190	+10
Расстояние от торцевой поверхности ступицы до боковой поверхности обода с внутренней стороны колеса, r	82	+5
Толщина диска у обода колеса, Вдо *	19	+4
Толщина диска у ступицы колеса, Вдс	24	+4

*) для колес, изготовленных:

- до 1988 г. – 17⁺³мм,

- с 1988 г. по 2011 г. – 19⁺³мм,

- с 2011 г. – 19⁺⁴мм

Рисунок 8.1 - Конструкция и основные размеры колеса цельнокатаного

с плоскоконическим диском

Наименование показателя	Номинальный размер, в мм	Предельное отклонение
Диаметр по кругу катания, D	957	7
Диаметр внутренней поверхности обода с наружной стороны колеса, Dн	802	+8 -2
Диаметр внутренней поверхности обода с внутренней стороны колеса, Dв	802	+8 -2
Ширина обода колеса, В	130	+3
Высота гребня, hг	28	-1
Диаметр наружной поверхности ступицы с наружной стороны колеса, Dсн	273	3
Диаметр наружной поверхности ступицы с внутренней стороны колеса, Dсв	273	3
Диаметр отверстия ступицы колеса, d	190 205	-4 -4
Длина ступицы колеса, Вс	190	+10
Расстояние от торцевой поверхности ступицы до боковой поверхности обода с внутренней стороны колеса, r	82	+5
Толщина диска у обода колеса, Вдо	20	+4
Толщина диска у ступицы колеса, Вдс	25	+6

Наименование показателя	Номинальный размер, в мм	Предельное отклонение
Диаметр по кругу катания, D	957	7
Диаметр внутренней поверхности обода с наружной стороны колеса, Dн	802	+8 -2
Диаметр внутренней поверхности обода с внутренней стороны колеса, Dв	802	+8 -2
Ширина обода колеса, В	130	+3
Высота гребня, hг	28	-1
Диаметр наружной поверхности ступицы с наружной стороны колеса, Dсн	285	+5
Диаметр наружной поверхности ступицы с внутренней стороны колеса, Dсв	273	3
Диаметр отверстия ступицы колеса, d	190 205	-4 -4
Длина ступицы колеса, Вс	190	+10
Расстояние от торцевой поверхности ступицы до боковой поверхности обода с внутренней стороны колеса, r	82	+5
Толщина диска у обода колеса, Вдо	19	+4
Толщина диска у ступицы колеса, Вдс	25	+4

Наименование показателя	Номинальный размер	Предельное отклонение
Диаметр по кругу катания, D	957	7
Диаметр внутренней поверхности обода с наружной стороны колеса, Dн	810	-10
Диаметр внутренней поверхности обода с внутренней стороны колеса, Dв	810	-10
Ширина обода колеса, В	130	+3
Высота гребня, hг	28	-1
Диаметр наружной поверхности ступицы с наружной стороны колеса, Dсн	290	3
Диаметр наружной поверхности ступицы с внутренней стороны колеса, Dсв	273	3
Диаметр отверстия ступицы колеса, d	190 205	-4 -4
Длина ступицы колеса, Вс	190	+10
Расстояние от торцевой поверхности ступицы до боковой поверхности обода с внутренней стороны колеса, r	82	+5
Толщина диска у обода колеса, Вдо	22	+4
Толщина диска у ступицы колеса, Вдс	25	+6

Рисунок 8.2 - Конструкции и основные размеры колес цельнокатаных

с криволинейным диском

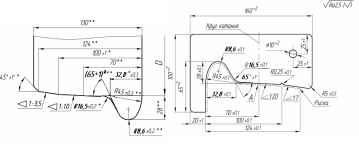

8.4 Профиль поверхности катания колес цельнокатаных и шаблон для их проверки должны соответствовать требованиям ГОСТ 10791 (рисунок 8.3).

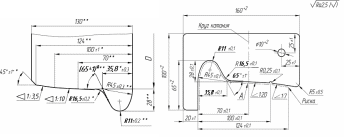

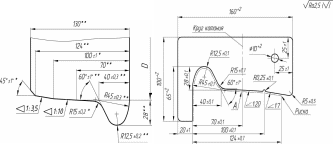

Допускается обрабатывать поверхность катания ободов колес в соответствии с одним из профилей поверхности катания, приведенных на рисунках 8.4 и 8.5, при этом качество выполнения обработки производится соответствующими максимальными шаблонами.

8.5 Шаблон при контроле плотно прижимают к внутренней боковой поверхности обода и к одной из точек поверхности катания или гребня. Величину отклонения рабочей поверхности катания и гребня от номинальной формы (зазор) контролируют при помощи щупов.

О тклонение профиля обода колеса от номинальной формы по высоте гребня должно быть не более 1,0 мм, а по поверхностям катания, гребня и внутренней боковой поверхности обода колеса - не более 0,5 мм.
