34 Гарантийные обязательства
34.1 Предприятие, производившее ремонт колесных пар гарантирует их соответствие требованиям настоящего РД при условии соблюдении потребителем правил эксплуатации (применения, транспортирования и хранения), установленных настоящим РД.
34.2 Гарантийный срок эксплуатации колесных пар по прочности прессовых соединений колес с осями от момента нового формирования или капитального ремонта колесной пары – 15 лет.
34.3 Гарантийный срок эксплуатации колесной пары:
34.3.1 по качеству монтажа буксовых узлов от последнего капитального или среднего ремонта до следующего капитального или среднего ремонта, но не менее трех лет или 300 тыс. км пробега;
34.3.2 по качеству сборки торцевого крепления – от последнего капитального, среднего или текущего ремонта до следующего капитального, среднего или текущего ремонта, но не менее трех лет или 300 тыс. км пробега.
34.4 Гарантийный срок эксплуатации колес по ГОСТ 10791 - изготовитель гарантирует качество стали и отсутствие дефектов технологического происхождения на поверхности колес на весь срок службы колес со дня получения заказчиком. Изготовитель не несет ответственности за дефекты эксплуатационного происхождения типа ползунов, наваров и кольцевых выработок на поверхности катания колес.
34.5 Гарантийный срок на новые подшипники - по ТУ ВНИПП.048-1-00, ТУ ВНИПП.072-01, ТУ БРЕНКО 840-462869-567-09 и ТУ SKF.CTBU.001-2010.
Приложение а
(рекомендуемое)
Форма удостоверения на право проведения капитального, среднего
и текущего ремонта колесных пар для производственного участка
ВРЗ, ВКМ и ВЧДР
Наименование железнодорожной администрации
__________________________________________
Удостоверение
№________
Настоящее удостоверение дает право _____________________________
(наименование участка)
производственному участку (цеху) _______________________________
(наименование вагоноремонтного предприятия)
производить капитальный, средний и текущий ремонт колесных пар с постановкой присвоенного клейма №__________.
Руководитель
железнодорожной администрации ___________________________________________
(подпись) расшифровка подписи
МП
«_____»_______________20___г.
Приложение б
(рекомендуемое)
Форма удостоверения на право производства капитального
и/или среднего и/или текущего ремонта колесных пар для работников
ВРЗ, ВКМ и ВЧДР
Наименование предприятия
__________________________________________
Удостоверение
№________
Выдано__________________________________________________
(фамилия, имя, отчество)
Место работы_____________________________________________
(дорога, ВРЗ, ВКМ, ВЧДР)
Должность________________________________________________
Председатель комиссии __________________________________
(подпись) расшифровка подписи
МП
«_____»_______________20___г.
продолжение формы (лист 2)
В том, что он (она) выдержал (выдержала) экзамен и имеет право на производство капитального, среднего и текущего ремонта колесных пар (ненужное зачеркнуть).
-
Дата
Подпись председателя комиссии
Приложение В
(обязательное)

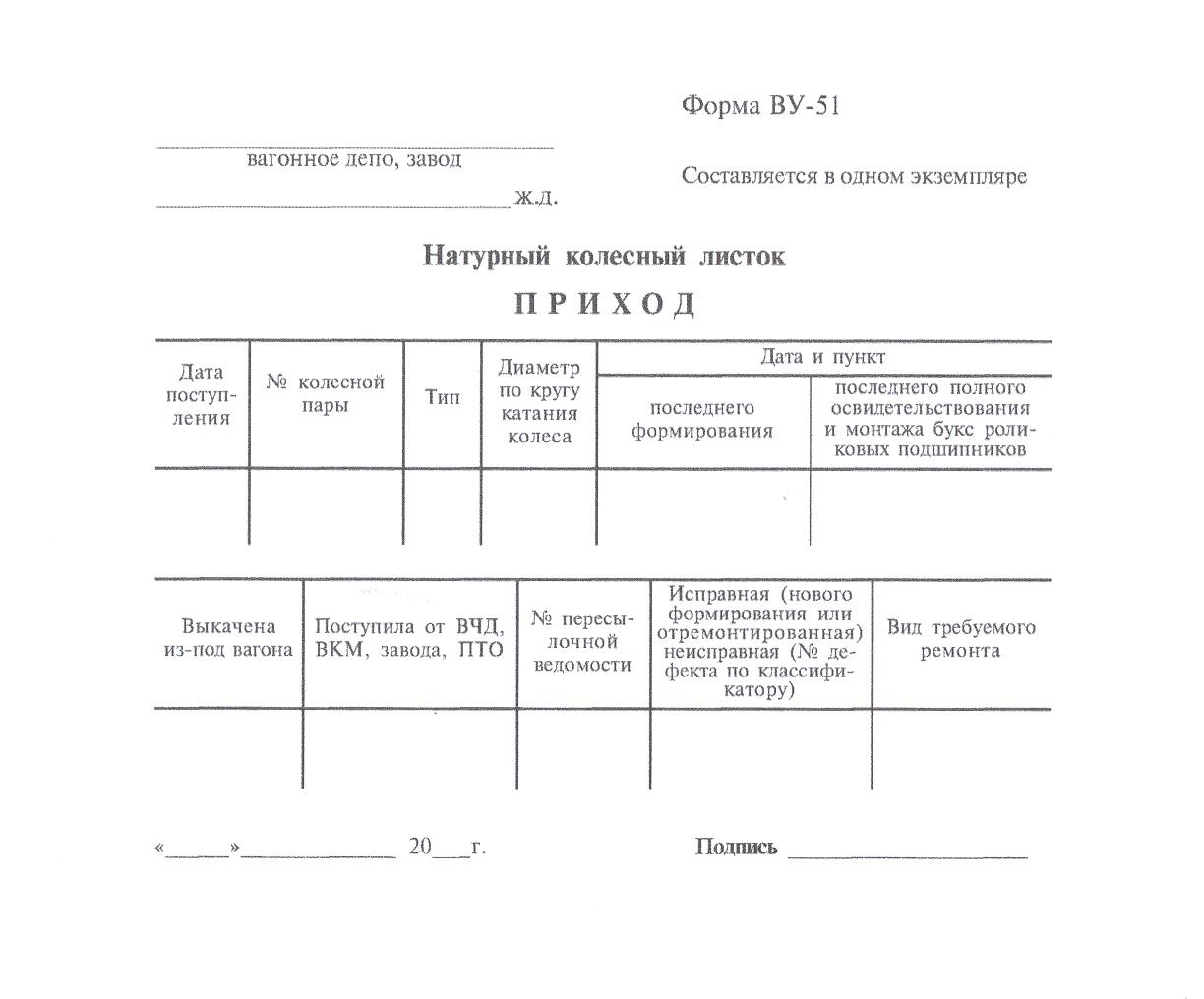

Натурный листок формы ВУ-51
Приложение Г
(обязательное)
Журнал ремонта и оборота колесных пар формы ВУ-53
продолжение приложения Г
продолжение приложения Г
Приложение Д
(обязательное)
Ремонтная карточка колесной пары грузового вагона
Приложение Е
(обязательное)
Журнал промежуточной ревизии букс с роликовыми подшипниками формы ВУ-92
продолжение приложения Е
Приложение Ж
(обязательное)

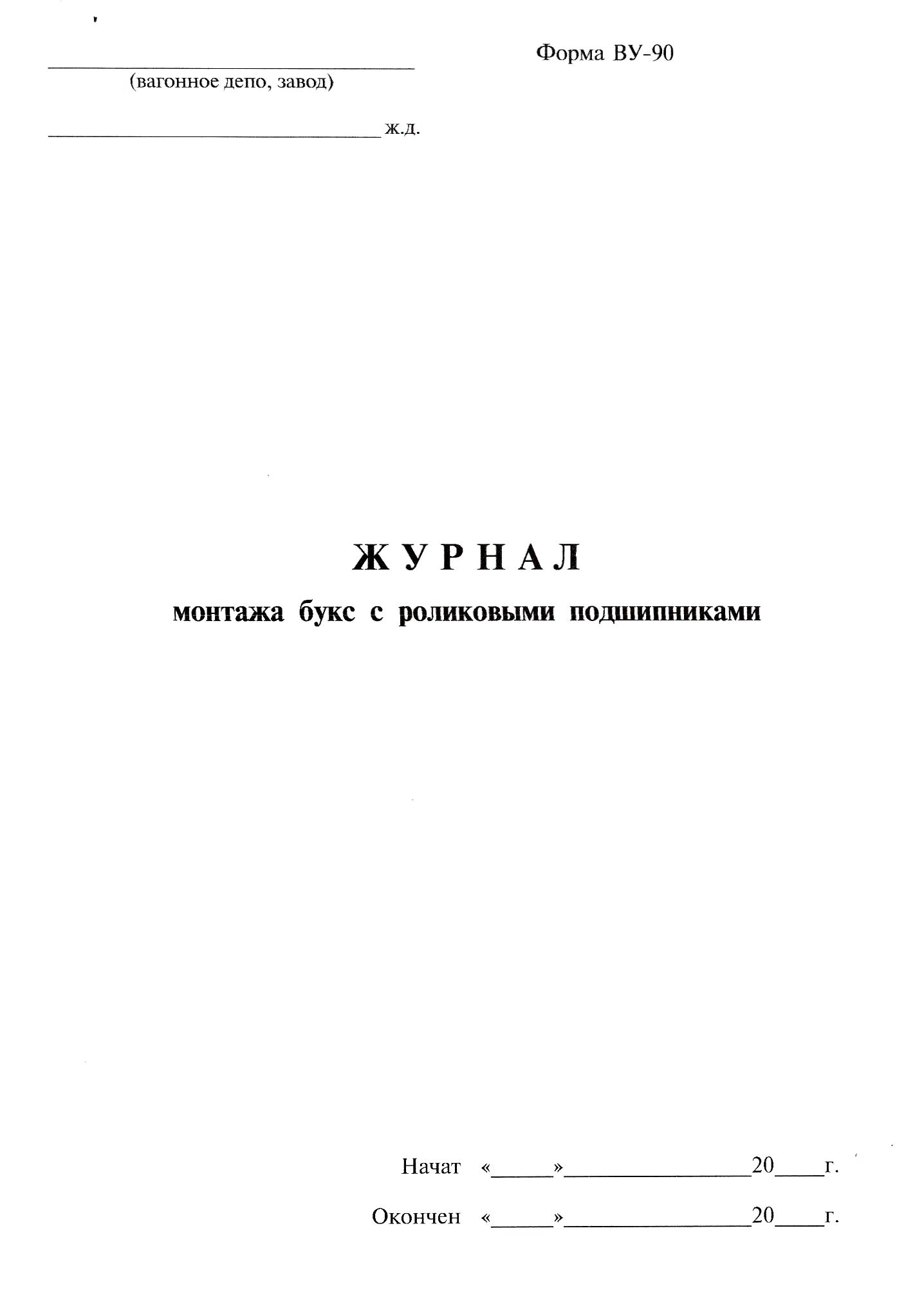

Журнал монтажа букс с роликовыми подшипниками формы ВУ-90
продолжение приложения Ж
продолжение приложения Ж
продолжение приложения Ж
рекомендуемая форма при монтаже подшипников кассетного типа на ось РВ2Ш
Приложение З
(обязательное)

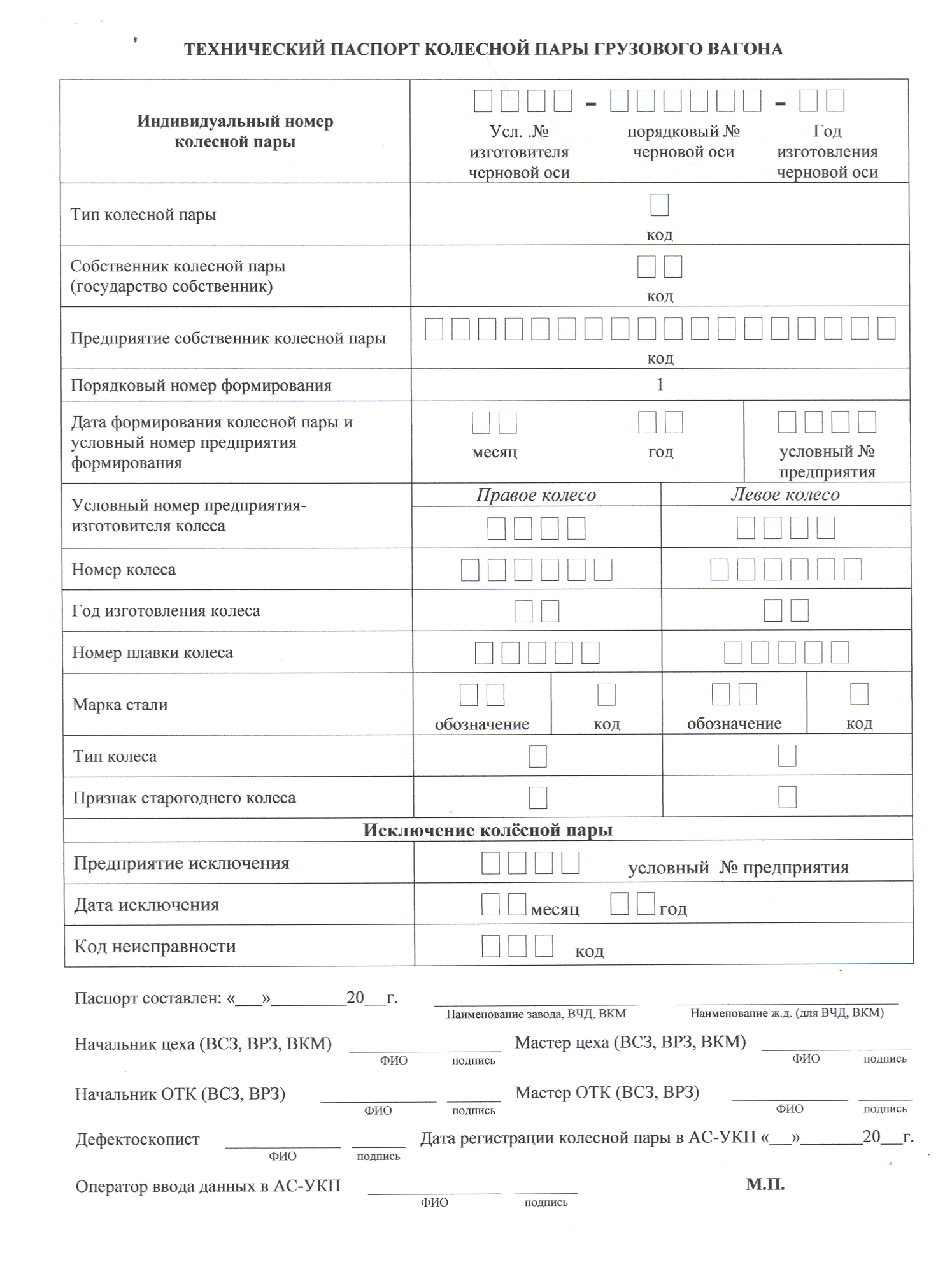

Технический паспорт колесной пары грузового вагона
Приложение И
(обязательное)

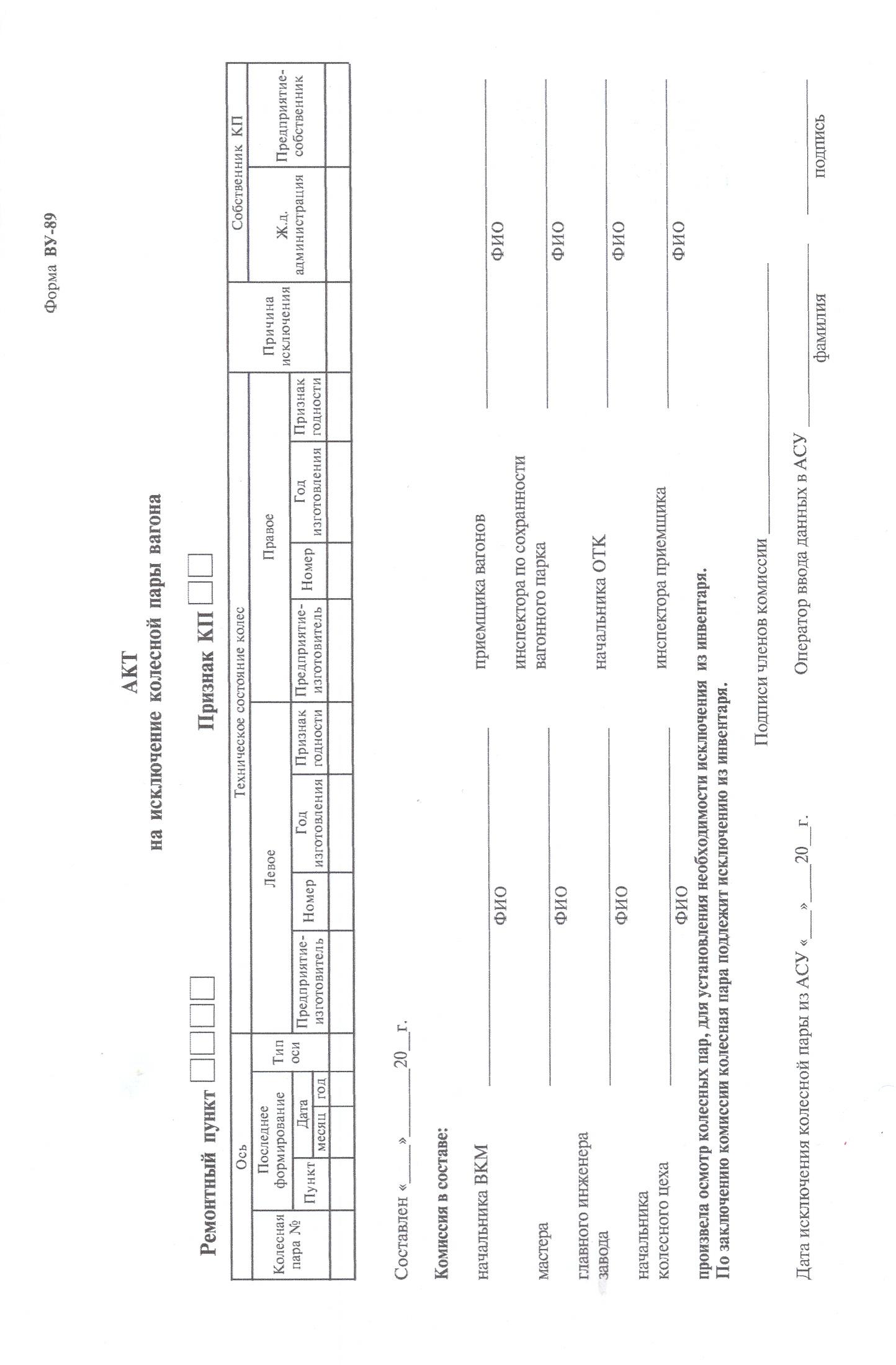

Акт на исключение колесной пары вагона формы ВУ-89
Приложение К
(рекомендуемое)
Журнал капитального ремонта колесных пар
Приложение Л
(обязательное)

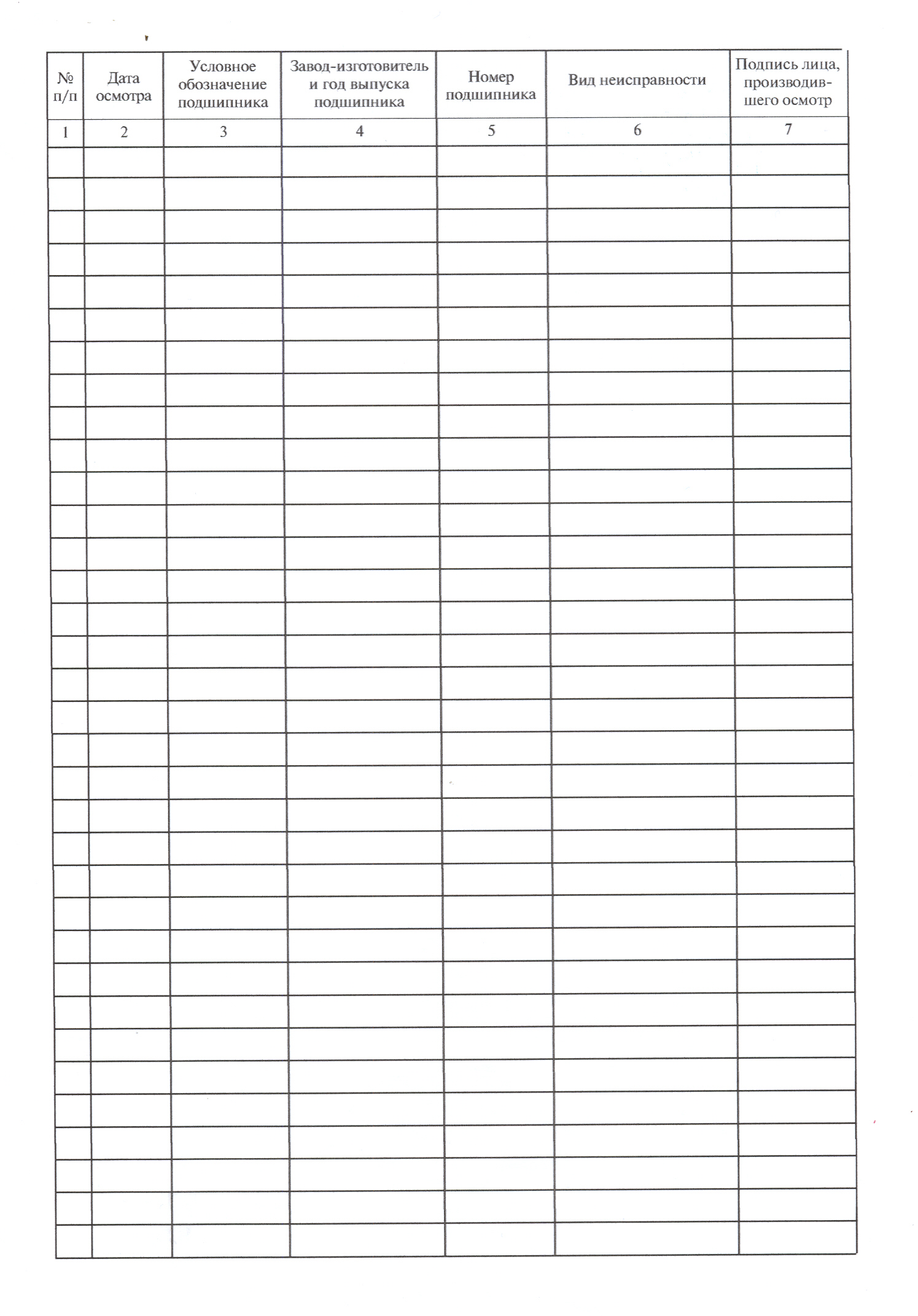

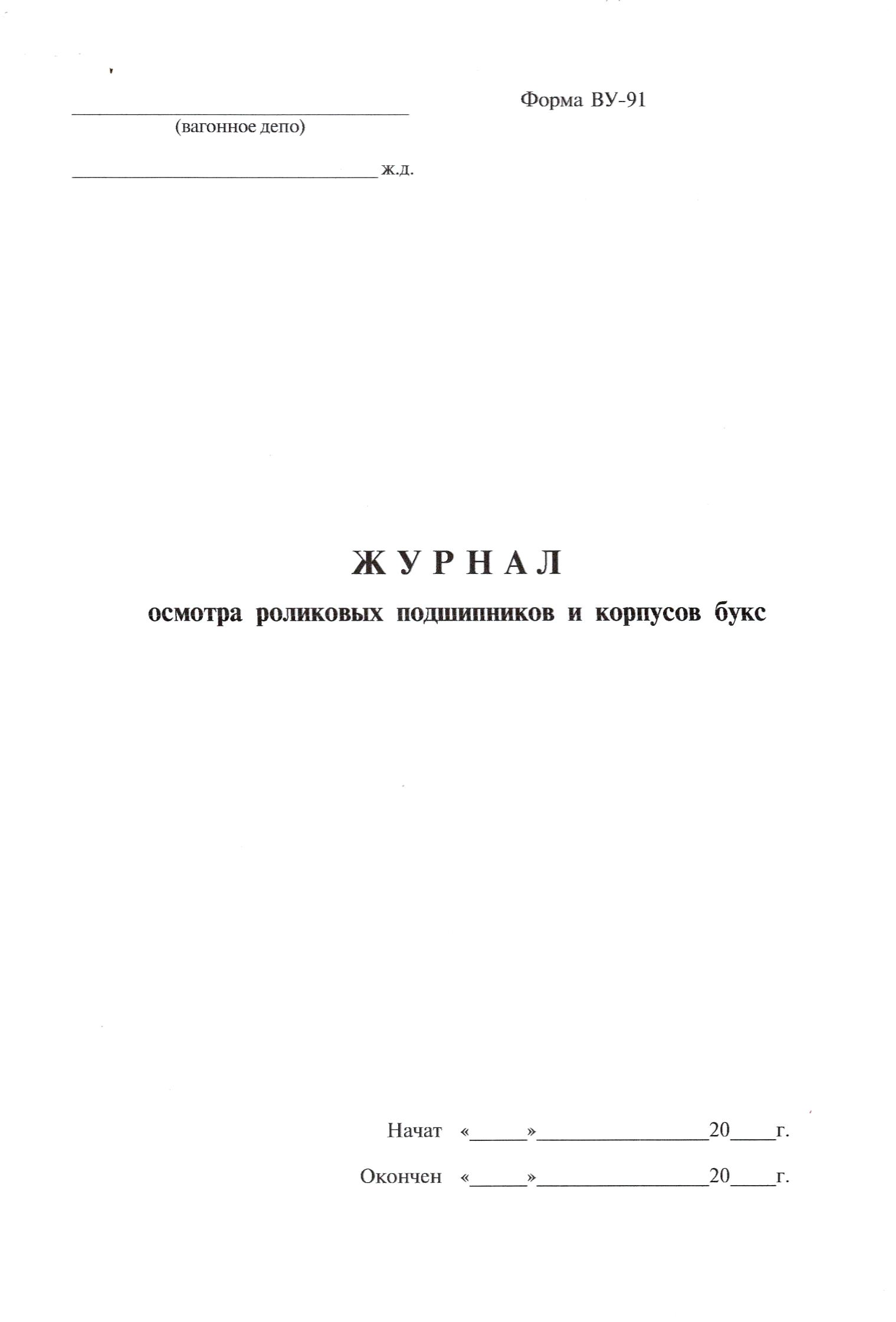

Журнал осмотра роликовых подшипников и корпусов букс формы ВУ-91
продолжение приложения Л
Приложение М
(обязательное)

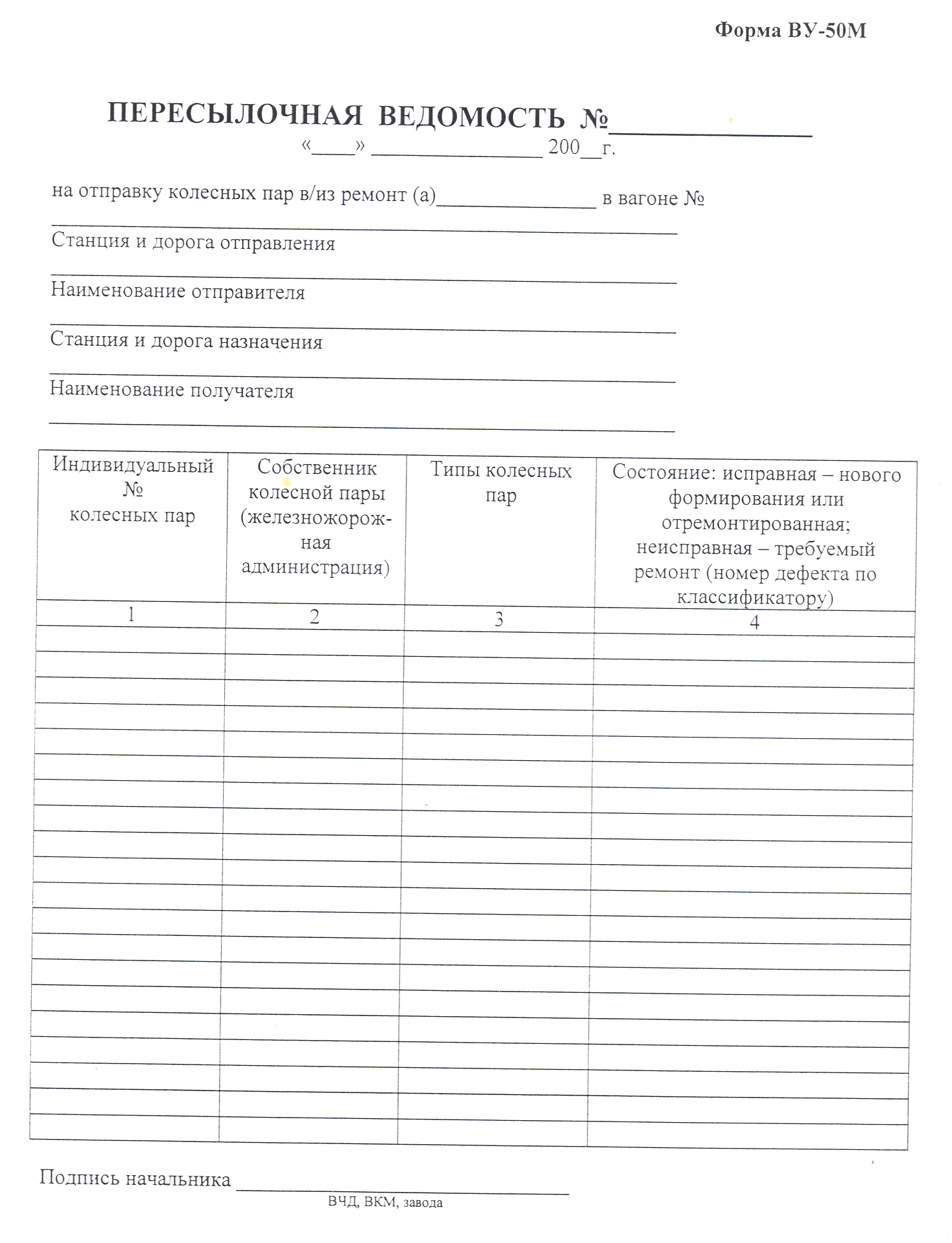

Пересылочная ведомость формы ВУ-50
Приложение Н
(обязательное)

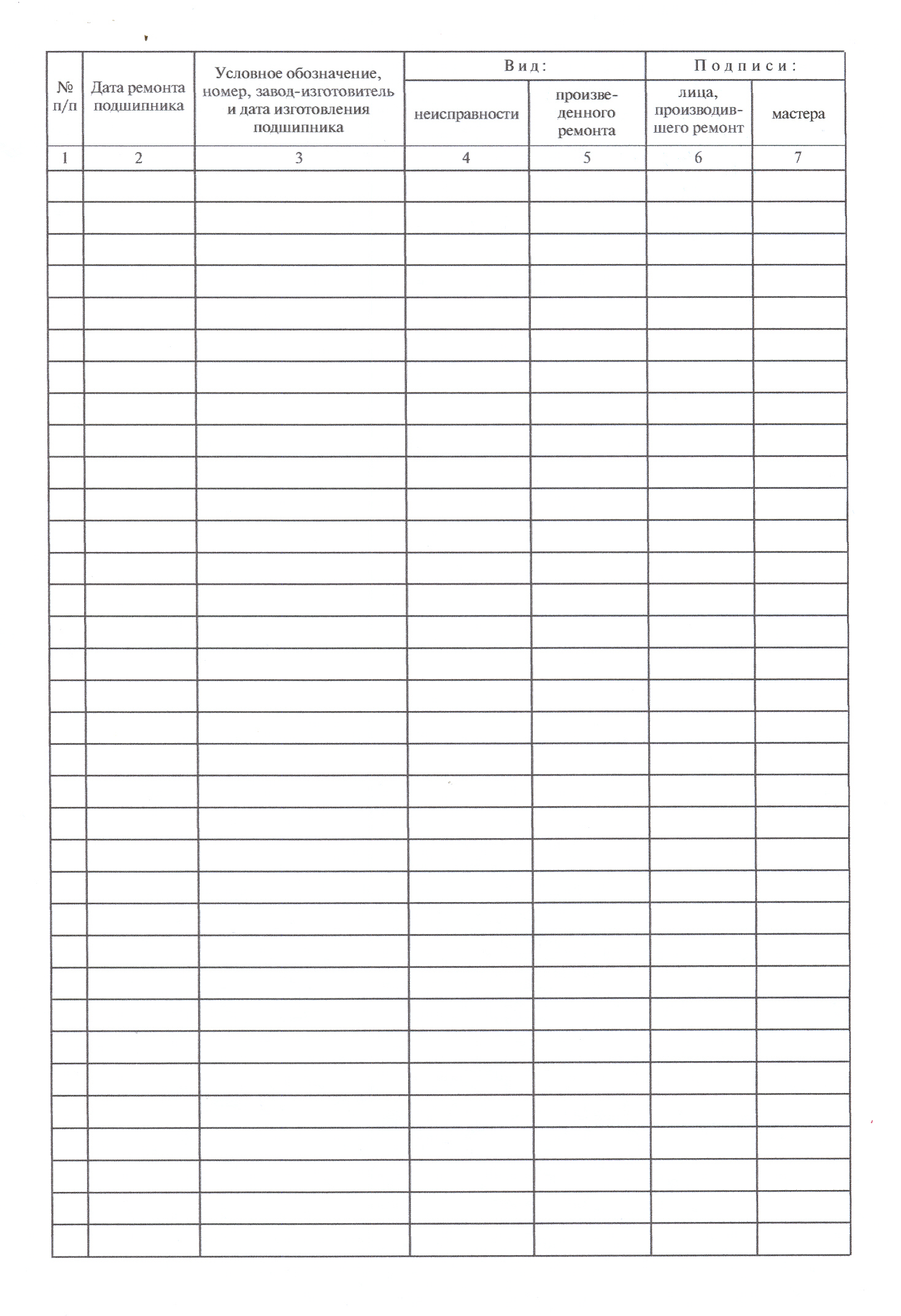

Журнал ремонта роликовых подшипников формы ВУ-93
продолжение приложения Н
Приложение О
(рекомендуемое)

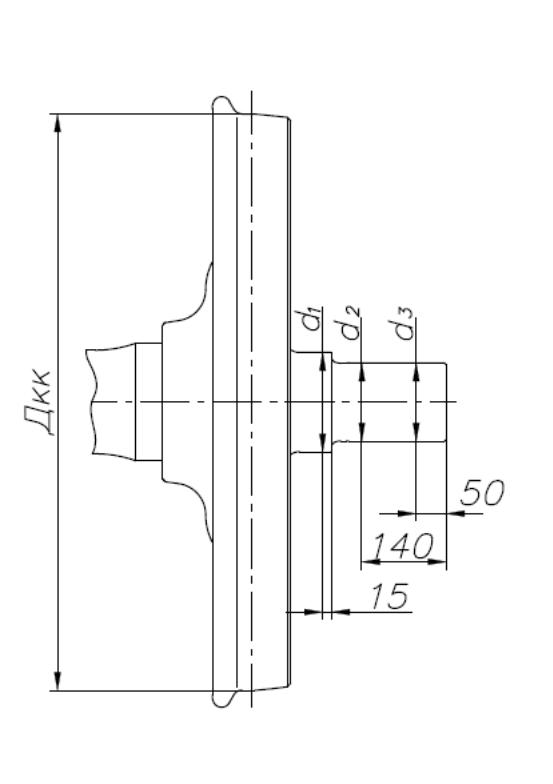

Карта замеров колесной пары
Карта замеров колесной пары №________________ для букс с роликовыми подшипниками Ø250 мм
Завод изготовитель оси №_________________
Дата замера оси «___» ______________20___г.
t0С на участке _____
Обозначение замера |
Сторона колесной пары |
Ø165, мм |
Ø130…, мм |
Колеса № |
Диаметры круга катания, ДКК, мм |
|
|
|
|
||||
|
правая |
|
|
|
|
|
|
|
|
||||
левая |
|
|
|
|
|
|
|
|
|
||||
