Литература

1. Федотов Г.А. Инженерная геодезия: Учебник. – М.: Высш. шк., 2002. – 463 с.

2. Куштин И.Ф., Куштин В.И. Инженерная геодезия: Учебник. – Ростов-на-Дону: Феникс, 2002. – 425 с.

3. Федоров В.И., Шилов П.И. Инженерная геодезия: Учебник для вузов. 2-е изд., перераб. и доп. – М.: Недра, 1982. – 357 с.

4. Визгин А.А., Коугия В.А., Хренов Л.С. Практикум по инженерной геодезии: Учебное пособие для вузов. – М.: Недра, 1989. – 285 с.

5. Условные знаки для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500 / Главное управление геодезии и картографии при Совете Министров СССР. – М.: Недра, 1989. – 286 с.

Пермский государственный технический университет

Кафедра маркшейдерского дела, геодезии и геоинформационных систем

Л.Б. Кошкина

ИНЖЕНЕРНАЯ ГЕОДЕЗИЯ

Учебное пособие

по дисциплине «Инженерная геодезия»

для самостоятельной работы студентов дистанционной формы обучения

строительных специальностей

Часть 2

Пермь 2006

Общие положения

При изучении дисциплины «Инженерная геодезия» и выполнении лабораторных работ расчетного характера у студентов возникают проблемы, связанные с особенностями математической обработки результатов измерений. Задача данного учебного пособия состоит в помощи студентам при самостоятельном выполнения работ, в получении навыков математической обработки результатов геодезических измерений и выполнении контроля вычислений на различных его этапах. Подробно излагается построение графических материалов и методы контроля этих построений. В работе приведены примеры вычислений и графического оформления геодезических чертежей.

Темы:

1. Вычисление координат точек теодолитного хода и построение контурного плана в масштабе 1:2000.

2. Обработка результатов измерений тахеометрической съемки. Построение топографического плана.

3. Обработка результатов геометрического нивелирования. Построение продольного профиля.

4. Подготовка данных для вынесения проекта в натуру.

В результате выполнения работ по данным темам студенты получают навыки в обработке результатов геодезических измерений и построения планов и профилей.

Работа 2. Обработка журнала тахеометрической съемки и составление топографического плана

Плановой основой тахеометрической съемки является теодолитный ход. Координаты точек теодолитного хода вычислены в работе 1.

Отметки точек теодолитного хода определены методом тригонометрического нивелирования. Вертикальные углы  между точками теодолитного хода измерены теодолитом 2Т30. Результаты измерений вертикальных углов , высоты инструмента i и высоты визирования V приведены в таблице 5.

С точек теодолитного хода выполнена тахеометрическая съемка. Результаты приведены в таблице 6.

Необходимо:

1. По результатам полевых измерений вычислить отметки точек теодолитного хода и отметки реечных точек.

2. По результатам вычислений построить топографический план. Высота сечения рельефа и масштаб построений указывается в индивидуальном задании.

3. Выполнить расчет данных для вынесения проекта в натуру.

Исходные данные:

1. Теодолитный ход, с точек которого выполнялась тахеометрическая съемка. Каждый студент берет свои результаты вычисления координат точек теодолитного хода из работы 1 («Ведомость вычисления координат точек теодолитного хода»);

2.Отметки начальной точки хода ПП1(1) индивидуальные у каждого студента и выбираются из таблицы 7.

Таблица 5

Ведомость вычисления отметок точек теодолитного хода (исходные данные для всех вариантов)

№ точек

Горизонтальные проло-жения, d

Направление прямое

Направление

обратное

Превышение прямое, h1

Превышение обратное, h2

Среднее превышение со знаком прямого, hср

Поправ-ка, h

Превышение исправ-ленное, hиспр

Отметки точек теодолитного хода, Н

Угол накло-на, 

Высо-та инстру-мента, i

Угол накло-на, 

Высота инстру-мента, i

1

178,81

007

1,50

049

1,54

2

221,28

-032

1,53

119

1,49

3

264,29

032

1,46

006

1,54

4

190,44

229

1,56

-135

1,52

5

174,52

-032

1,50

133

1,47

1

Вычисление высотной невязки:

Вычисление допустимой высотной невязки:

Таблица 6

Ведомость тахеометрической съемки (результаты для всех вариантов)

«29» сентября 2005 г. Станция Отметка станции МО = 005 Высота инструмента i = 1,40 м; V = i

№ станции

№ точек визирования

Расстояние (измерено дальномером) D

Отсчеты по горизонтальному кругу

Горизонтальный угол

Отсчеты по вертикальному кругу

КЛ

Угол накло-на,

Горизонтальное проложение, d

Превышение,

h

Высота вехи, V

Окончательное превышение,

h

Отметки реечных точек, Н

Кроки

1

2

3

4

5

6

7

8

9

10

11

12

13

I

V

0 00

1

123,1

249 12

-0 57

2

62,2

178 50

-0 06

3

44,1

42 05

+0 14

Станция II Отметка станции______ МО = 005 Высота инструмента i = 1,40 м; V = i

II

I

000

4

53,1

42 16

1 06

5

29,3

123 23

-0 22

6

106,1

194 15

-0 35

7

161,3

215 35

-1 21

8

110,2

246 25

-1 20

Продолжение таблицы 6

Ведомость тахеометрической съемки (результаты для всех вариантов) Вариант

«29» сентября 2005 г. Станция Отметка станции МО = 0 05 Высота инструмента i = 1,40 м; V = i

№ станции

№ точек визирования

Расстояние (изме-рено дальноме-ром) D

Отсчеты по горизонтальному кругу

Горизон-

тальный угол

Отсчеты по вертикальному кругу

КЛ

Угол наклона,

Горизон-тальное проложе-ние, d

Превыше-ние,

h

Высо-та вехи, V

Оконча-тельное превыше-ние,

h

Отметки реечных точек, Н

Кроки

1

2

3

4

5

6

7

8

9

10

11

12

13

III

II

000

9

104,2

1010

+049

10

99,1

6404

+003

11

38,4

8437



12

80,3

29159

122

13

63,5

220 35

+003

Станция IV Отметка станции _______________ МО= 005 Высота инструмента i = 1,40 м; V = i

IV

III

0 00

14

102,3

2408

-0 23

15

44,6

5827

-0 52

16

94,3

32544

+0 51

17

27,6

14544

-1 24

Станция V Отметка станции _______________ МО= 005 Высота инструмента i = 1,40 м; V = i

V

I V

0 00

18

88,4

3008

-1 58

19

55,3

7027

-2 15

20

46,8

16644

-3 27

21

104,4

29044

-1 41

22

61,7

34027

-147

Таблица 7

Исходные данные (отметка точки теодолитного хода ПП1)

№ вари-анта

Отметка точки ПП1, м

№ вариан-та

Отметка точки ПП1, м

№ вари-анта

Отметка точки ПП1, м

1

161, 16+А

21

410,24+ А

41

127,23+ А

2

195,46+ А

22

463,43+ А

42

515,06+ А

3

135,51+ А

23

566,43+ А

43

135,43+ А

4

181,54+ А

24

107,37+ А

44

518,24+ А

5

122,51+ А

25

286,31+ А

45

451,21+ А

6

105,46+ А

26

376,52+ А

46

492,58+ А

7

137,29+ А

27

373,15+ А

47

177,54+ А

8

241,22+ А

28

411,15+ А

48

539,31+ А

9

173,15+ А

29

251,47+ А

49

473,46+ А

10

337,18+ А

30

469,32 А

50

166,39+ А

11

227,24+ А

31

237,52+ А

51

428,32+ А

12

146,38+ А

32

531,12+ А

52

320,18+ А

13

231,58+ А

33

264,61+ А

53

219,27+ А

14

138,52+ А

34

475,37+ А

54

252,47+ А

15

103,28+ А

35

253,46+ А

55

466,10+ А

16

261,36+ А

36

424,17+ А

56

102,34+А

17

232 ,47+ А

37

413,51+ А

57

317,26+ А

18

316,16+ А

38

246,36+ А

58

468,07+ А

19

399,34+ А

39

312,41+ А

59

437,50+ А

20

235,41+ А

40

625,37+ А

60

534,22+ А

А – число в метрах, равное количеству букв в фамилии студента.

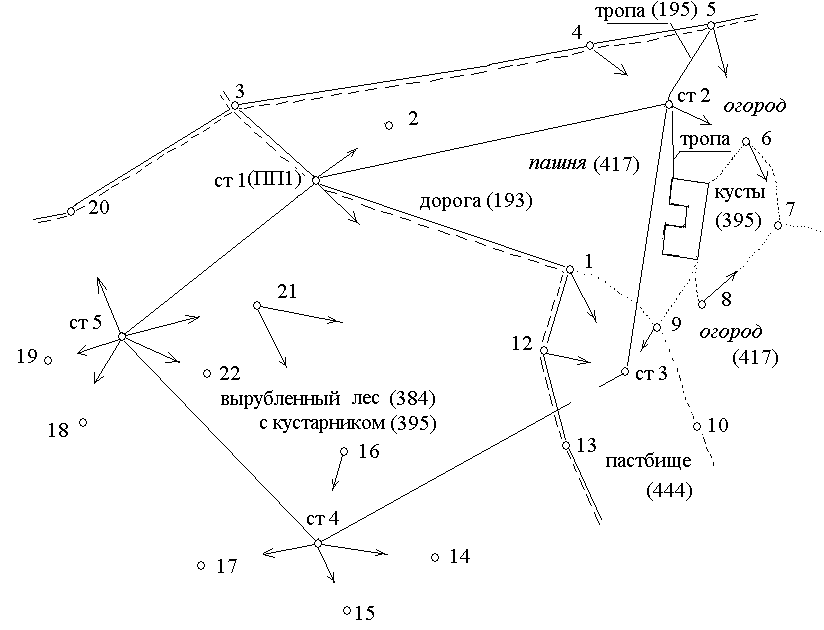

Рис. 6. Кроки для всех вариантов (в скобках указаны номера условных знаков по каталогу 5)

Методические указания

Камеральная обработка результатов полевых измерений выполняется в следующей последовательности.
