Дефектная ведомость
-
Наименование линии
Длина линии
исходная, м
Измеренная длина на плане, м
Расхождение в длинах (погрешность), м
ПП1 – 2
178,81
2 – 3
221,28
3 – 4
264,29
4 – 5
190,44
5 – ПП1
174,52
Допустимая погрешность графических построений составляет 0,3 мм от масштаба плана и зависит от точности масштаба. Для масштаба 1:2000 точность равна 0,2 м, тогда допустимая величина составит 0,6 м.
1.6.3 Нанесение ситуации на план теодолитной съемки
Построение ситуации на плане соответствуют способам съемки, результаты которой отражены в абрисе (рис. 4). Согласно указанным

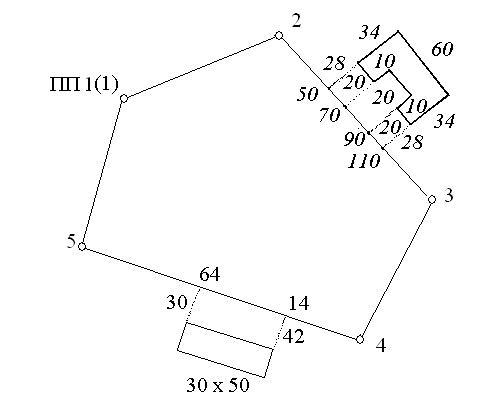

Рис.4. Абрис
измерениям (в метрах) наносятся объекты на план и соединяются в соответствии с рисунком абриса. В окончательном варианте на плане цифры и линии, указанные в абрисе, не сохраняются. Остается только ситуация, которая показывается условными знаками. Все контуры и знаки аккуратно вычерчивают с соблюдением начертания и размеров, согласно «Условных знаков для топографических планов масштабов 1:500; 1:1000; 1:2000; 1:5000» 5.
1.6.4 Окончательное оформление плана теодолитной съемки
Учебные варианты планов теодолитной съемки выполняются на форматах, которые не соответствуют стандартам на топографическую документацию. Исходя из этого, оформление выполняется в следующей последовательности.
Проводятся тонкие линии (0,2 – 0,4 мм), параллельно координатной сетке. Эти линии ограничивают построенный план со всех сторон и являются внутренней рамкой.
На расстоянии 14 мм от внутренней рамки проводятся толстые линии (1,2 мм). Это внешняя рамка (прил. 1).
Между внутренней и внешней рамками подписываются линии координатной сетки.
Под южной рамкой выполняются надписи: масштаб, вид съемки, фамилии автора работ и преподавателя. Размер шрифта № 4. Пример оформления плана теодолитной съемки приведен на рис. 5.

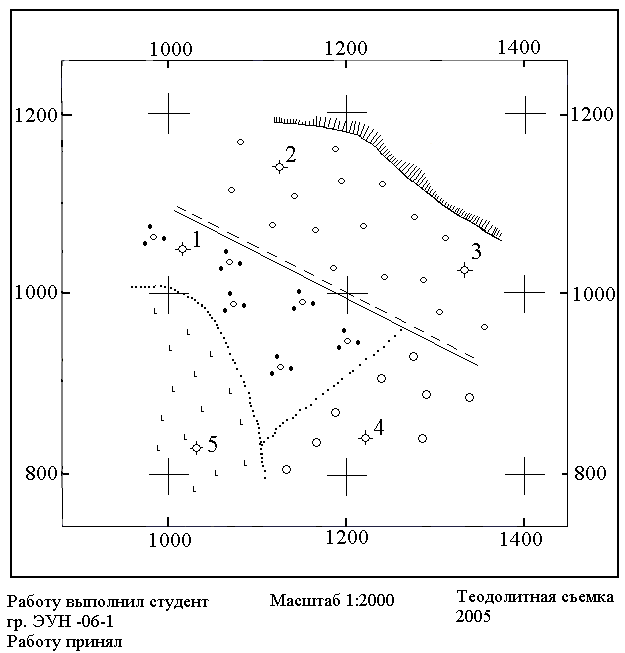

Рис. 5. Пример оформления плана теодолитной съемки
1.7 Содержание отчетной работы
Отчетные материалы по работе: пояснительная записка, ведомости вычислений, план на ватмане формата А3, выполненный капилярными ручками.
Содержание пояснительной записки:
титульный лист;
название работы;
исходные данные;
определение и назначение уравнивания, последовательность и контроль на всех этапах вычислений; не надо приводить все вычисления, а только один пример;
краткое описание и последовательность построения координатной сетки;
краткое описание и последовательность построения точек теодолитного хода, точность;
нанесение ситуации на план.
Пример исходных данных
Вариант 10. Из таблицы 2 дирекционный угол = 337 18
Фамилия студента – Подлеснов (9 букв)
Дирекционный угол исходной стороны хода для работы 1 равен
= 337 18 + 9 = = 346 18
