3.19 Перенесение пикетов с тангенса на кривую
Фактическая трасса проходит по кривой. Поэтому изменение рельефа необходимо показывать по ее направлению. Для этого пикеты с тангенса
переносят на кривую методом прямоугольных координат. Координаты для переноса пикетов вычисляются по формулам:
X= R sin (); Y = R(1- cos ()).
где = t/R (рад);
расстояние от начала кривой до переносимого пикета t = пк – пкНК.
После угла поворота расстояние от переносимого пикета до конца кривой вычисляется t = пкКК – пк.

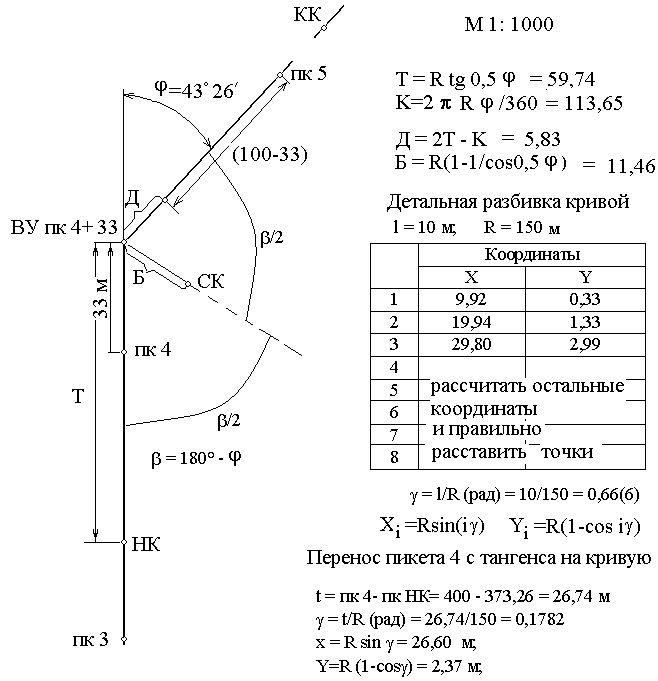

Вычисления для переноса пикета 4 с тангенса на кривую приведен на рис. 19.
Рис.19. Построение кривой и ее элементов
3.20 Отчетные материалы
Отчетные материалы по работе 3: пояснительная записка, ведомости вычислений, профиль на миллиметровой бумаге формата А3.
Содержание пояснительной записки:
название работы;
исходные данные;
определение и назначение уравнивания, последовательность и контроль на всех этапах вычислений; не надо приводить все вычисления, а только один пример;
краткое описание и последовательность построения продольного профиля;
подробное описание и вычисление рабочих отметок и положения точек нулевых работ;
подробный расчет плана трассы (вычисление элементов кривой и пикетажного значения главных точек кривой).
Пример исходных данных:
Вариант 12.
Исходные отметки пикетов равны Нпк0 =284,877; Н пк11 =289,622.
ФИО: Иванов Александр (6+9).
Угол поворота 1 равен 1 =24 22 +6 = 30 22; R =300 м;
Угол поворота 2 равен 2 =20 43 +9 = 29 43; R =500 м.
ПК0-ВУ1 = сз:1956.
Приложение 1
Пример вычисления тригонометрических функций на калькуляторе «CITIZEN SRP-145»
При решении геодезических задач вычисления выполняются на калькуляторе. Прежде, чем взять синус или косинус от значения угла, необходимо минуты перевести в десятые доли градуса. Калькуляторы разных типов имеют различную клавиатуру. Но все они позволяют одним нажатие клавиши перевести минуты в доли градуса.
Например, угол равен 1534.
На калькуляторах типа «CITIZEN SRP-145» поступают следующим образом: набирается число градусов, затем запятая, затем число минут. И нажимаются клавиши «SHIFT» и «».
В нашем случае, набирается число 15,34. Нажимаются клавиши «SHIFT» и «», получается значение 15,5666. И только теперь можно взять синус или косинус от полученного значения. Для этого просто нажимается клавиша с надписью «SIN» или «COS».
Пример.
1. Для определения sin 1534, набирается число 15,34, затем нажимаются клавиши «SHIFT» и «» – получается значение 15,5666. После нажатия клавиши «sin» – получается значение sin 1534 = 0,26835943.
2. Для определения cos 1534, набирается число 15,34, затем нажимаются клавиши «SHIFT» и «» – получается значение 15,5666. После нажатия клавиши «cos» – получается значение cos 1534 = 0,963318855.
3. Для определения arc tg 1,234328, набирается число 1,234328, затем нажимаются клавиши «2ndF (shift)» и «tАN-1» – получается значение 50,9870813. Это угол в градусах и долях градуса. Для перевода этого числа в градусы и минуты нажимаются клавиши «2ndF (shift)» и клавиша «». Получается значение 505913. Это угол в градусах, минутах и секундах.
Единиц измерения углов на калькуляторе нет. Градусы высвечиваются до запятой. После запятой высвечиваются минуты (два знака) и секунды.
