3.14 Точки нулевых работ
На интервалах, где у рабочих отметок меняется знак, находятся точки нулевых работ. До этих точек вычисляются расстояния от заднего пикета l1 и до переднего пикета l2 по формулам:
l1 = r1 d /(r1+r2); l2 = r2 d /(r1+r2);
Контроль: l1+l2 = d
где l1 – расстояние от заднего пикета до точки нулевых работ, м; l2 – расстояние от точки нулевых работ до переднего пикета, м; r1 и r2 – рабочие отметки на заднем и переднем пикетах, м d – расстояние между пикетами, м.
В формулах рабочие отметки подставляются без учета знака.
Значения расстояний l1, l2 и отметка точки нулевых работ выписываются на профиль над линией условного горизонта.
Пример вычисления расстояний до точек нулевых работ..
Смена знаков у рабочих отметок наблюдается на интервале пк2 и пк2+45.
Тогда расстояние от пикета до точки нулевых работ вычисляется по формуле:
l1 = r1 d /(r1+r2) = 0,76 45 (0,76+0,20) = 35,6 м;
l2 = r2 d /(r1+r2)= 0,20 45 (0,75+0,20) = 9,4 м;
Контроль: 35,6 + 9,4 = 45 м.
На интервале между пк2+45 и пк3 так же наблюдается смена знаков у рабочих отметок и расстояния до точки нулевых работ равны:
l1 = r1 d /(r1+r2)= 0,20 55(0,20 + 0,24) = 25,0;
l2 = r2 d /(r1+r2)= 0,24 55(0,20+0,24) = 30,0;
Контроль: 25,0 +30,0 =55,0 м.
3.15 Построение поперечника
Поперечники строятся в одинаковых масштабах (горизонтальном и вертикальном) и принимаются равными вертикальному масштабу основного

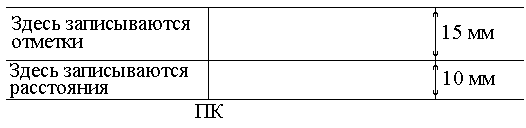

Рис. 17. Схема для построения поперечника
профиля. На поперечном профиле показываются расстояния от пикета влево и вправо, отметки точек поперечника и линия земной поверхности (рис.17).
Общий вид поперечника показан на рис. 18.

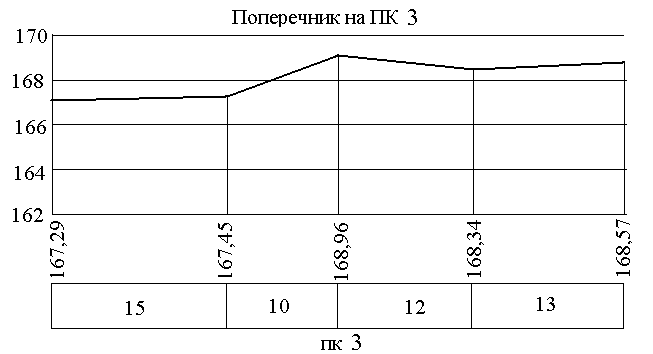

Рис. 18. Поперечник на ПК 3
3.16 Оформление профиля
Окончательное оформление профиля выполняется в цвете капилярными ручками.
Все проектные данные (проектная линия, рабочие отметки, уклоны, проектные отметки, линия в графе «Прямые и кривые») выполняются красным цветом.
Точки нулевых работ и относящиеся к ним расстояния выполняются синим цветом.
Все остальные элементы продольного профиля и поперечники выполняются черным цветом.
Площадь насыпи показывается желтым цветом, а выемки – красным. Можно карандашом.
3.17 Построение кривой
На листе бумаги проводится прямая линия. На этой линии намечается точка и отмечается ВУ - вершина угла поворота трассы. В этой точке строится угол поворота трассы . Получается новое направление трассы. От точки ВУ с учетом масштаба строится расстояние от вершины угла до пикета 4 (в примере 33 м). От пикета 4 можно построить еще несколько пикетов в направлении начала трассы. Для построения точки начало кривой НК от вершины угла поворота строится тангенс Т.
Для построения пикетов после угла поворота от вершины угла ВУ строится домер Д, а затем оставшаяся часть расстояния до пикета (100 – 33).
3.18 Детальная разбивка кривой
Вынос на местности дополнительных точек для обозначения
кривой называется детальная разбивка. Расстояние (l) между этими точками , берут так часто, чтобы расстояния между ними можно было принять за прямые. Эти расстояния зависят от радиуса. Координаты дополнительных точек вычисляются по формулам:
Xi= R sin (i); Y = R(1- cos (i)).
= l/R (рад).
R - радиус кривой, м; i - текущее значение точки; l - расстояние между
дополнительными точками кривой, м. Вычисления координат для детальной разбивки кривой приведен на рис. 19.
