3.2 Постраничный контроль
Данный контроль выполняется для каждой страницы отдельно. Его цель проконтролировать вычисления превышений.
Для контроля вычисления превышений суммируются числа по столбцам (3); (4); (6); (7); (8); (9) для каждой страницы. Если вычисления превышений и средних превышений выполнены без ошибок, то выполняется равенство:
.
За
счет округления разность
может отличаться от разности
не более чем 4 – 5 мм.
Если постраничный контроль не выполняется, то необходимо пересчитать превышения h, средние превышения hср и суммы по столбцам 3, 4, 6, 7, 8 и 9.
Пример вычисления постраничного контроля:
Суммы по столбцам равны:
на странице 1
.
Вычисляются разности:
.
Контроль:
.
На странице 2
.
Вычисляются разности:
.
Контроль:
.
Контроль получился.
Таблица 2
Пример : Ведомость геометрического нивелирования (стр.1)
№№ станций |
№ пикетов |
Отсчеты по рейке |
Превышения |
Средние превышения |
Горизонт инструмента |
Отметки |
||||
Задний |
Перед-ний |
Проме-жуточ-ный |
+ |
– |
+ |
– |
||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
1 |
пк0-пк1 |
1481 |
1562 |
|
|
81 |
|
-2 |
|
167,284 |
|
|
6165 |
6246 |
|
|
81 |
|
81 |
|
|
2 |
пк1-Х1 |
1504 |
1542 |
|
|
38 |
|
-2 |
|
167,201 |
|
|
6186 |
6227 |
|
|
41 |
|
40 |
|
|
3 |
Х1-пк2 |
1567 |
1481 |
|
86 |
|
-2 |
|
|
167,159 |
|
|
6251 |
6164 |
|
87 |
|
86 |
|
|
|
4 |
пк2-пк3 |
2382 |
0660 |
|
1722 |
|
-3 |
|
169,625 |
167,243 |
|
|
7065 |
5346 |
|
1719 |
|
1720 |
|
|
|
|
+45 |
|
|
0883 |
|
|
|
|
|
168,742 |
|
10Л |
|
|
2178 |
|
|
|
|
|
167,447 |
|
25Л |
|
|
2328 |
|
|
|
|
|
167,297 |
|
12П |
|
|
1284 |
|
|
|
|
|
168,341 |
|
25П |
|
|
1058 |
|
|
|
|
|
168,567 |
5 |
пк3-Х2 |
2534 |
1511 |
|
1023 |
|
-3 |
|
|
168,960 |
|
|
7216 |
6195 |
|
1021 |
|
1022 |
|
|
|
6 |
Х2-пк4 |
2513 |
1529 |
|
984 |
|
-3 |
|
172,492 |
169,979 |
|
|
7195 |
6212 |
|
983 |
|
984 |
|
|
|
Контроль |
52059 |
44675 |
|
7625 |
241 |
3812 |
121 |
|
|
|
|
|
7384 |
|
7384 |
3691 |
|
|
|||
Продолжение табл. 2 (стр.2) |
||||||||||
|
|
|
|
|
|
|||||
7 |
пк4-пк5 |
1932 |
1112 |
|
820 |
|
-2 |
|
172,898 |
170,960 |
|
|
6617 |
5795 |
|
822 |
|
821 |
|
|
|
|
+63 |
|
|
1499 |
|
|
|
|
|
171,393 |
8 |
пк5-пк6 |
2745 |
1296 |
|
1449 |
|
-2 |
|
174,524 |
171,779 |
|
|
7429 |
5978 |
|
1451 |
|
1450 |
|
|
|
|
+37 |
|
|
2582 |
|
|
|
|
|
171,942 |
|
+75 |
|
|
1876 |
|
|
|
|
|
172,648 |
9 |
пк6-Х3 |
2548 |
1494 |
|
1054 |
|
-2 |
|
|
173,227 |
|
|
7232 |
6177 |
|
1055 |
|
1054 |
|
|
|
10 |
Х3-Х4 |
0911 |
2132 |
|
|
1221 |
|
-2 |
|
174,279 |
|
|
5595 |
6815 |
|
|
1220 |
|
1220 |
|
|
11 |
Х4-пк7 |
1544 |
2568 |
|
|
1024 |
|
-2 |
|
173,057 |
|
|
6227 |
7250 |
|
|
1023 |
|
1024 |
|
172,031 |
Контроль |
42780 |
40617 |
|
6651 |
4488 |
3325 |
2244 |
|
|
|
|
|
2163 |
|
2163 |
1081 |
|
|

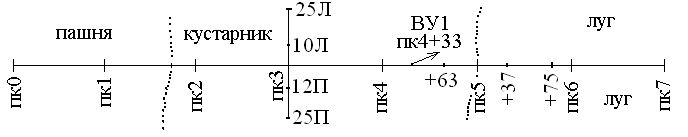

Пикетаж:
