2.3.2 Изображение рельефа горизонталями
Для проведения горизонталей находят их положение на линиях между реечными точками. Эти действия называются интерполированием. Интерполирование может выполняться аналитически или графически с помощью палетки. Рассмотрим интерполирование между реечными точками с использованием палетки. На листе кальки проводятся на равных расстояниях параллельные линии. Расстояние между линиями 5 мм. Линии подписываются высотами горизонталей через 1 метр (если высота сечения 0,5 метра, то подписывают через 0,5 м). Значения соответствуют отметкам реечных точек.
Для примера рассматривается интерполирование между реечными точками 7 и 8 (Рис.8). Палетка накладывается на план так, чтобы точка 8 с отметкой 126,20 заняла положение между линиями палетки со значениями 126 и 127. Точку фиксируют карандашом и палетку вращают вокруг точки 8, пока точка 7 с отметкой 130,02 не расположится между линиями с отметками 130 и 131. Прикладывают линейку к точкам 7 и 8, которая пересекает линии палетки. Точки пересечения a, b, c и d прокалывают. Каждая точка имеет отметку равную отметке линии палетки. Аналогично интерполируют по другим направлениям.
Вновь полученные точки (в примере были a, b, c и d и другие) с одинаковыми отметками соединяются плавными линиями. Горизонтали оформляются в соответствии с условными знаками и подписываются. Основание цифр обращено в сторону ската (рис. 9).
Рис. 8. Интерполяция между реечными точками
3.4.5 Оформление топографического плана
Полученный чертеж оформляется в соответствии с ГОСТом на геодезическую графику.
Разрешается выполнять его карандашом твердости Т или 2Т или капилярными ручками. На план наносится ситуация в соответствии с кроками (рис.6). Проводится рамка тонкими линиями. На расстоянии 14 мм от рамки проводятся линии толщиной 1,2 мм. Между линиями рамки подписывается координатная сетка. На чертеже линии координатной сетки показываются перекрестиями размером 66 мм в местах их пересечения. Надписи выполняются под южной рамкой. Размер шрифта рекомендуется № 4 или № 5.

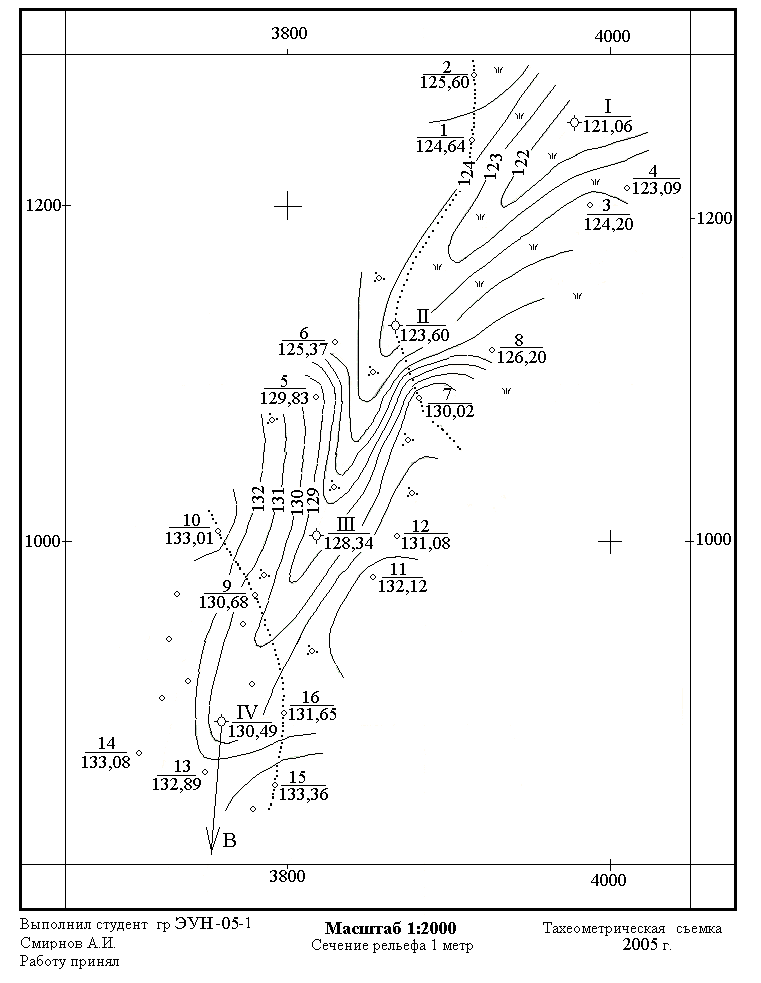

Рис. 9. Пример оформления топографического плана
Литература
1. Федотов Г.А. Инженерная геодезия: Учебник. – М.: Высш. шк., 2002. – 463 с.
2. Куштин И.Ф., Куштин В.И. Инженерная геодезия: Учебник. – Ростов-на-Дону: Феникс, 2002. – 425 с.
3. Федоров В.И., Шилов П.И. Инженерная геодезия: Учебник для вузов. 2-е изд., перераб. и доп. – М.: Недра, 1982. – 357 с.
4. Визгин А.А., Коугия В.А., Хренов Л.С. Практикум по инженерной геодезии: Учебное пособие для вузов. – М.: Недра, 1989. – 285 с.
5. Условные знаки для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500 / Главное управление геодезии и картографии при Совете Министров СССР. – М.: Недра, 1989. – 286 с.
