2.2.4 Вычисление отметок реечных точек

Съемка реечных точек выполняется с точки теодолитного хода, которая называется «станция». Отметки реечных точек вычисляются по формуле:

где Н_i – отметки реечных точек; Н_ст – отметка станции, с которой велась тахеометрическая съемка; h_i – превышение между станцией и реечной точкой.

Отметка станции выбирается из табл. 8.

Пример вычисления отметок для реечных точек 1, 4 и 9:

В примере тахеометрическая съемка велась со станций I, II, III и IV. Отметки этих станций вычислены в табл. 8. Реечные точки 1, 2, 3 и 4 снимались со станции I. Потому для вычисления отметок этих реечных точек берется отметка станции I, равная 121,06.

м;

м;

Остальные реечные точки снимались с других станций. Потому для вычисления отметок реечных точек берутся отметки станций, с которых они снимались. Например, точка 9 снималась со станции III и ее отметка вычисляется:

м.

Аналогично вычисляются отметки остальных реечных точек.

Результаты вычислений отметок реечных точек приведены в таблице 9.

2.3 Построение топографического плана в масштабе 1:2000

План строится на ватмане формата А2. Графические построения начинают с построения координатной сетки. Координатная сетка для масштабов 1:500; 1:1000; 1:2000; 1:5000; 1:10 000 имеет размеры 10 см10 см. Построение координатной сетки и точек теодолитного хода подробно рассмотрено в работе 1. Для построения тахеометрической съемки используются точки теодолитного хода. Точки теодолитного хода необходимо построить в масштабе 1:2000. Относительно них выполняется построение реечных точек.

2.3.1 Построение реечных точек

Построение реечных точек выполняется относительно точек теодолитного хода (станций) с помощью транспортира и линейки.

Транспортир укладывается так, чтобы его центр совпал с точкой теодолитного хода, с которой велась съемка (со станции). В примере это точка I. Ориентирование прибора выполнено на станцию II. Запись в ведомости на эту станцию в графе «Отсчеты по горизонтальному кругу» равна 000. (табл. 9). Поэтому сторона транспортира с отсчетом 0 направляется по линии на станцию II (рис. 7). В примере это исходное положение транспортира для построения всех реечных точек, снятых с данной станции (ст. I). Для построения реечной точки на плане из ведомости «Тахеометрическая съемка» (табл. 9) берется значение горизонтального угла. Этот угол строится от направления I - II по часовой стрелке. На полученном луче строится соответствующее горизонтальное проложение d. Положение точки отмечается окружностью. Около нее подписывается ее номер и отметка. Затем наносится следующая реечная точка таким же образом.

При переходе к построению реечных точек с другой станции необходимо внимательно посмотреть ориентирование нулевого отсчета по горизонтальному кругу и правильно уложить транспортир. Т.е. для станции II в примере направление ориентировано на станцию III.

И т.д. в соответствии с записью в таблице 9.

В задании ориентирование выполнено на заднюю станцию (таблица 6).

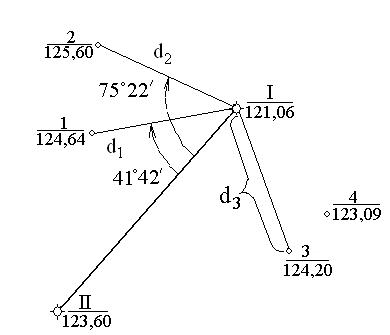

Рис. 7. Построение реечных точек. Ориентирование исходной стороны выполнено на переднюю станцию.
