Федеральное агентство по образованию
Пермский государственный технический университет
Кафедра маркшейдерского дела, геодезии и геоинформационных систем
Л.Б. Кошкина
ИНЖЕНЕРНАЯ ГЕОДЕЗИЯ
Учебное пособие (часть 1)
по дисциплине «Инженерная геодезия»
для самостоятельной работы студентов дистанционной формы обучения
строительных специальностей
Пермь 2006
Общие положения
При изучении дисциплины «Инженерная геодезия» и выполнении лабораторных работ расчетного характера у студентов возникают проблемы, связанные с особенностями математической обработки результатов измерений. Задача данного учебного пособия состоит в помощи студентам при самостоятельном выполнения работ, в получении навыков математической обработки результатов геодезических измерений и выполнении контроля вычислений на различных его этапах. Подробно излагается построение графических материалов и методы контроля этих построений. В работе приведены примеры вычислений и графического оформления геодезических чертежей. Исходные данные в примерах не всегда соответствуют исходным данным для студентов.
Темы:
1. Вычисление координат точек теодолитного хода и построение контурного плана в масштабе 1:2000.
2. Обработка результатов измерений тахеометрической съемки. Построение топографического плана.
3. Обработка результатов геометрического нивелирования. Построение продольного профиля.
4. Подготовка данных для вынесения проекта в натуру.
В результате выполнения работ по данным темам студенты получают навыки в обработке результатов геодезических измерений и построения планов и профилей.
Работа № 1. Вычисление координат точек теодолитного хода и построение контурного плана в М 1:2000
На участке местности проложен замкнутый теодолитный ход, в котором измерены внутренние правые по ходу углы. Измерение углов производилось оптическим теодолитом 2Т30 способом приемов. Точность отсчитывания по горизонтальному кругу 1 минута. Данные полевых измерений горизонтальных углов и длин линий (горизонтальных проложений) общие для всех студентов приведены в табл. 1. Дирекционный угол стороны ПП1-2 выбирается из таблицы 2. По данным полевых измерений вычислить координаты точек теодолитного хода и построить план участка местности в масштабе 1:2000. Оформление работы выполняется в соответствии с требованиями на графические геодезические материалы [5].
Таблица 1
Результаты полевых измерений горизонтальных углов и длин линий
№ вершины |
Горизонтальный угол |
Наимено-вание длины |
Значение длины (горизонтальное проложение), м |
|
градусы |
минуты |
|||
ПП 1(1) |
162 |
25 |
ПП 1(1) – 2 |
178,81 |
2 |
65 |
42,5 |
2 – 3 |
221,28 |
3 |
123 |
17,5 |
3 – 4 |
264,29 |
4 |
78 |
48,5 |
4 – 5 |
190,44 |
5 |
109 |
44,5 |
5 – ПП 1(1) |
174,52 |

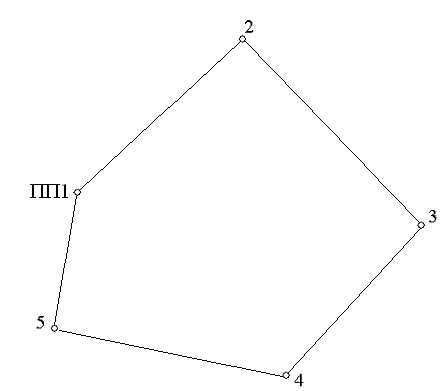

Рис. 1 Схема теодолитного хода
Исходные данные:
Дирекционный угол исходной стороны ПП1-2 каждый студент выбирает из таблицы 2. Координаты точки ПП1 одинаковые для всех вариантов
ХПП1 = 1011,00 м; YПП1 = 1015,00 м.
Таблица 2
Исходные данные (дирекционный угол стороны ПП1-2)
№ |
Дирекционный угол, |
№ |
Дирекционный угол, |
№ |
Дирекционный угол, |
1 |
61 16 + А |
21 |
1024+ А |
41 |
12723+ А |
2 |
9546+ А |
22 |
6343+ А |
42 |
15 06+ А |
3 |
13551+ А |
23 |
16643+ А |
43 |
13543+ А |
4 |
8154+ А |
24 |
10737+ А |
44 |
1824+ А |
5 |
2251+ А |
25 |
8631+ А |
45 |
5121+ А |
6 |
10543+ А |
26 |
7652+ А |
46 |
9258+ А |
7 |
13729+ А |
27 |
7315 + А |
47 |
17754+ А |
8 |
24122+ А |
28 |
11115+ А |
48 |
3931+ А |
9 |
7315+ А |
29 |
25147+ А |
49 |
7346+ А |
10 |
33718+ А |
30 |
16932+ А |
50 |
16639+ А |
11 |
2724+ А |
31 |
23752+ А |
51 |
28 32+ А |
12 |
14638+ А |
32 |
3112+ А |
52 |
2018+ А |
13 |
23158+ А |
33 |
26461+ А |
53 |
11927+ А |
14 |
13852+ А |
34 |
75 37+ А |
54 |
25247+ А |
15 |
10328+ А |
35 |
25346+ А |
55 |
6610+ А |
16 |
26136+ А |
36 |
24 17+ А |
56 |
10234+ А |
17 |
32 47+ А |
37 |
11351+ А |
57 |
1726+ А |
18 |
16 16+ А |
38 |
24636+ А |
58 |
6807+ А |
19 |
99 34+ А |
39 |
12 41+ А |
59 |
3750+ А |
20 |
23541+ А |
40 |
12537+ А |
60 |
3422+ А |
Дирекционный угол ()стороны ПП1-2 выбирается по варианту, который равен номеру из списка студентов.
Число А равно количеству букв в фамилии студента. Например, Иванов. В фамилии 6 букв т.е. А = 6.
