1 Описание процесса
Сточные воды, образованные в ходе технологического процесса, поступают в резервуар предварительной обработки, где определяется значение pH. Если значения рН лежат вне диапазона 6,5-7,5, то добавляется щёлочь или кислота. В активационной ёмкости необходимо провести измерения следующих параметров: температуры, значение рН, степень помутнения и концентрацию кислорода.
Чрезвычайно важно проводить измерения концентрации кислорода. Для достижения необходимой концентрации кислорода обрабатываемые воды, поступающие в аэрационный танк, продуваются определённым количеством воздуха. Расход подаваемого воздуха зависит от концентрации растворённого в воде кислорода.
Для нейтрализации сточных вод применяется система хлорирования, в которой в качестве активного вещества применяется гипохлорид (NaCl0 ).
Объём сточных вод необходимо контролировать.
Технологические параметры
Объем сточных вод, поступающего на очистку 1000 м3/с
Температура в резервуаре 31 °С
Давление после насосов 0,02 Мпа
Расход воздуха через слой воды 0,25 м3/с
Расход кислоты 0,15 м3/с
Расход щелочи 0,045 м3/с
рН 5-8
Воздуха для аэрации 22 °С
Количество очищенной воды 0,06 м3/с
Расход хлора 0,015 м3/с
3 Контрольные вопросы
1 Буквенные и позиционные обозначения электроаппаратуры.
2 Что отражается на электрических и пневматических схемах питания управления и контроля?
3 Требования к воздуху КИП.
22
Лабораторная работа № 6
Тема: Разработка функциональной схемы автоматизации процесса производства капроновой нити (лески). Выбор средств автоматизации.
I – первая зона экструдера;
II – вторая зона экструдера;
III – третья зона экструдера;
IV – четвёртая зона экструдера;
V – дозирующий насос;
VI – фильера;
VII – распределитель воздуха;
М – электропривод.

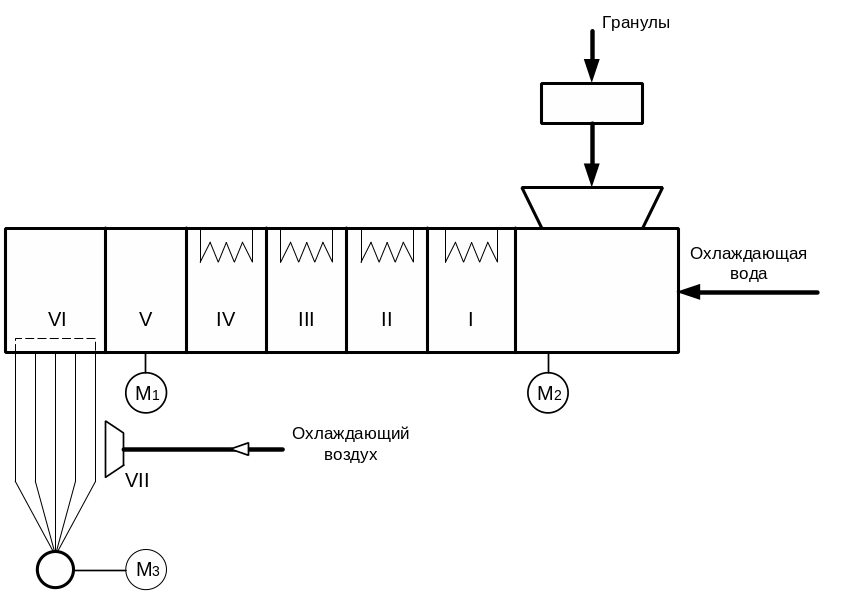

Рисунок 6 –Схема процесса производства капроновой нити
23
1 Описание процесса
Подача сырья из бункера хранения в экструдер производится насосом. В экструдере сырьё проходит четыре этапа по четырём зонам обогрева экструдера.
В первой зоне обогрева экструдера температура не менее 220-230 0С в зависимости от марки капрона. Температура постепенно от каждой зоны должна повышаться на 5 0С.
Расплавленный полимер дозирующим насосом V подаётся на фильеру VI при определённом давлении. Температура расплава полимера должна быть не менее 250 0С.
Затем расплавленный полимер в виде стружек определённого диаметра поступает в шахту, обдувается воздухом от холодильной системы (кондиционера). Температура обдува - 20±2 0С, скорость – 2 м/с, влажность – 65 %.
Охладившись в шахте воздухом, нить поступает на приёмный барабан для вытягивания. За счёт кратности вытяжки нити придаётся прочность и определённые физико-механические параметры.
Сформованная нить закладывается на бабины через раскладчик.
