6. 2. Розставлення робочих органів

Для забезпечення повного підрізування бур’янів і запобігання забивання застосовують переважно двохрядне розставлення робочих органів культиваторів і плоскорізів. При трирядному розставленні зростає довжина агрегату, а також можуть виникати огріхи.

На культиваторах суцільного обробітку ґрунту розпушувальні лапи на пружинних стояках розміщують звичайно в три ряди, а при жорсткому кріпленні – в два ряди. На культиваторах стрілчасті прополювальні лапи рекомендується розміщувати попереду однобічних для одержання більш рівномірної глибини і рівної поверхні поля.

Відстань між рядами лап визначається за формулою (рис. 1)

Ll + l , (3)

де l – проекція площини деформації на поверхню поля, м;

l - виліт наральника лапи (конструктивний розмір), м.

Проекція площини деформації на поверхню поля

l tg(α+ φ), (4)

де а – глибина обробітку ґрунту, м;

α – кут кришення, град.;

φ – кут зовнішнього тертя, град.

Тоді Latg(α+ φ)+ l (5)

Ця формула застосовується як для прополювальних, так і для розпушувальних лап.

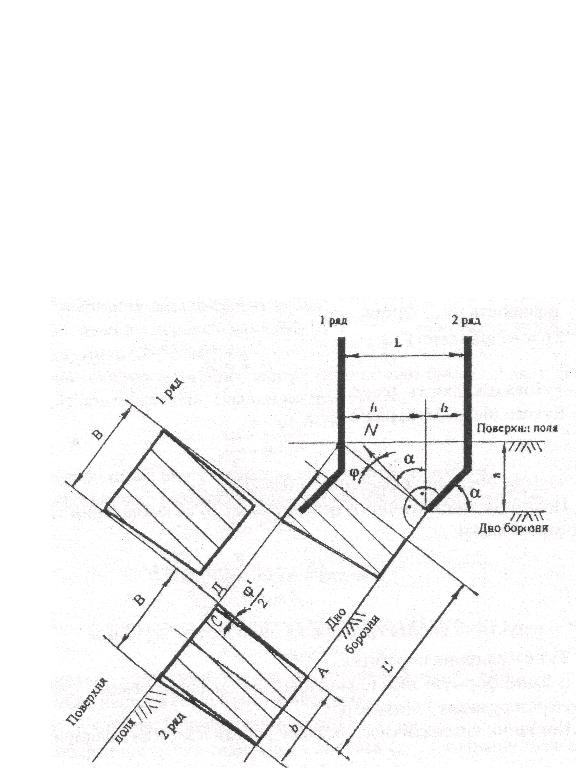

Рис. 1. Схема до визначення відстані між рядами лап та між лапами в ряду

В ряду прополювальні лапи встановлюються з перекриттям (рис. 2).

Перекриття С між прополювальними лапами вибирають із умови забезпечення повного підрізування бур’янів

С=Ltgδ, (6)

де δ – кут випадкового відхилення культиваторів від напрямку руху,

δ = 7 – 9 ˚.

При дворядному розміщенні розпушувальних лап відстань між ними в ряду (див. рис. 1)

=2B, (7)

де В – ширина смуги деформації ґрунту на поверхні поля.

Ширина смуги

B=b+2atg(φ΄/2)/cos(α+ φ), (8)

де b –ширина захвату лапи, м;

φ΄– кут внутрішнього тертя, φ΄=25 – 45˚ .

Величина а/cos(α+φ) є довжина площини сколювання ґрунту (на рис. 1 це АС).

Число робочих органів n визначають за формулою

n=(B-C)/ (b-C), (9)

де В – ширина захвату культиватора, м;

b – ширина захвату лапи, м;

С – величина перекриття, м.

Рис. 2. Схема до визначення величини перекриття

Мінімальна ширина захвату прополювальних лап як стрілчастих, так і однобічних b> 3C. При менших значеннях ширини захвату лап можливо забивання культиватора ґрунтом і рослинністю в зв’язку із збільшенням числа стояків.

Максимальну ширину захвату однобічних лап беруть не більше 200 мм, а стрілчастих – 400 мм. Лапи більшої ширини захвату незадовільно заглиблюються, створюють нерівне дно борозни, стають недостатньо жорсткими.

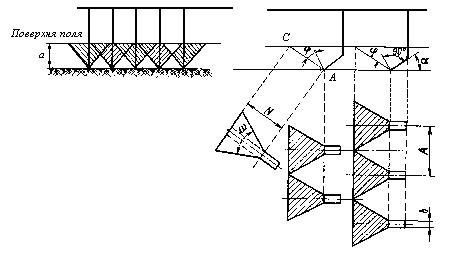

Рис. 3. Схема розставлення розпушувальних лап

Ширину захвату робочих органів плоскорізів рекомендується приймати не менше 100 см. При менших величинах збільшується пошкодження стерні. При ширині більше за 250 см плоскоріз втрачає стійкість ходу за глибиною по ширині захвату.

Навантаження, які сприймаються лапами культиватора першого ряду, приблизно в два рази більші за навантаження лап другого ряду, оскільки лапи першого ряду діють на недеформований ґрунт. В зв’язку з цим в другому ряду слід передбачати більшу кількість лап (або більшу ширину захвату).
