6 Визначення питомого опору грунту

6.1 Питомий опір грунту залежить від складу, щільності, вологості і температури ґрунту. Він не є постійним, а змінюється на протязі року під дією головним чином вмісту вологи і температури грунту (зимою, літом, весною, осінню).

Для визначення питомого опору грунту забивають в землю на прямій лінії 4 стержні на відстані l один від одного. Глибина l₁ забивки стержнів повинна бути більше відстані l (рис. 6.1). Вимірювання питомого опору проводять аналогічно вимірювання опору заземлення мегомметром М416.

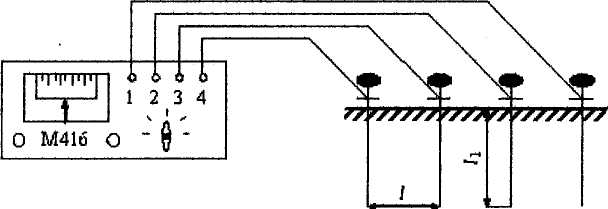

Рисунок 6.1 – Схема для визначення питомого опору грунту

6.2 Питомий опір грунту, в який забиті стержні, визначається з формули [2,с.23]:

, Ом·м; (6.1)

де Rх – опір вимірюваного заземлення, Ом (для лабораторної роботи Rх береться з табл. 1);

l₁ – глибина забивки стержнів (заземлювачів), м;

d – діаметр стержня, м;

l – відстань між стержнями, м, (приймаємо 10÷20 м).

Дані l₁, d і l беруться з таблиці 2 згідно останньої цифри залікової книжки студента.

Таблиця 2 – Дані для розрахунку.

№ п/п	Остання цифра залікової книжки
Задані відстані	1	2	3	4	5	6	7	8	9	0
l1, м	0.5	0.75	1	1	0.5	0.75	1	0.5	0.75	1
l, м	10	15	20	10	15	20	15	20	10	10
d, м	0,010	0,012	0,014	0,016	0,010	0,012	0,014	0,016	0,010	0,012

З таблиці 3 визначають рід ґрунту [2, с.27]. Дані заносять в таблицю 4.

Таблиця 3 – Питомий електричний опір грунту.

Рід грунту	Питомий опір ґрунту ρ, Ом·м
	При вологості 10-20% до ваги ґрунту	Межа коливання величини
Пісок	700	400-700
Супісок	300	150-400
Суглинок	100	40-150
Глина	40	8-70
Чорнозем	20	9-53

Таблиця 4 – Результати розрахунку.

№	Пора року місяць, число	Дані, м			Виміряний опір заземлення Rх, Ом	Питомий опір грунту ρ, Ом·м	Рід грунту з таблиці 3
		l1	d	l
1
2

7 Вимірювання опору ізоляції електообладнання та провідників

7.1 При проведенні лабораторної роботи використовується мегомметр типу М1101 на напругу до 1000 В. Мегомметр складається з генератора постійного струму, який приводиться в дію обертанням ручки приладу із швидкістю 120 об/хв.

М егомметр для вимірювання опору ізоляції під'єднується за допомогою затискачів “Л” і “З”. Затискач “Л” – “лінія” приєднується до об'єкту. Затискач “З” – “земля” з'єднується із заземленим корпусом об'єкта (або ізоляцією).

Рисунок 7.1 – Схема підключення приладу для вимірювання опору ізоляції провідників

7.2 Порядок проведення вимірювань:

• прилад М1101 поставити на горизонтальну поверхню;

• підключити мегомметр у відповідності з приведеною на рис. 7.1 схемою підключення приладу;

• перемикач меж вимірювання поставити в положення “МΩ”;

• провести вимірювання між струмопровідною частиною та ізоляцією провідників;

• марку провідників виписати із стенду лабораторної роботи;

• виміряти опір ізоляції обмоток електродвигуна (на стенді);

• результати вимірювань записати в таблицю 5.

Таблиця 5 – Результати вимірювань.

№	Марка дроту, в якого вимірюється опір	Опір виміряної ізоляції, МОм	Допустимий опір ізоляції згідно ПУЕ, МОм	Висновок (придатний чи непридатний)
1
2
3
4
5	Електродвигун
