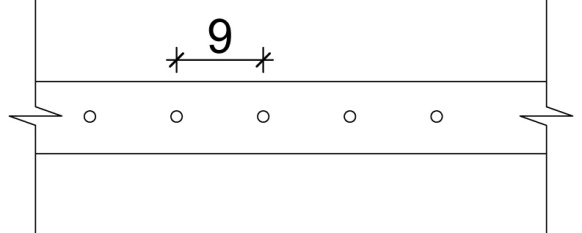

3.6. Розрахунок площі для одного стержня.

Smax=1.5t

t=6 см,

n – кількість стержнів, n=11

S (кола)= =9 см

3=0.07065 cм²

4=0,1256 cм²

5=0,19625 cм²

S 1= cм²

S2= cм² 4 Вр – І крок 90мм

S3= cм²

3.7. Конструювання плити зварними рулонними сітками.

Приймаємо тип армування рулонними зварними сітками індивідуального виготовлення з поздовжньою робочою арматурою. Сітки розкочуємо вздовж головних балок, тобто поперек другорядних таким чином, щоби робоча арматура сіток перекривала короткий проліт плит. Сітки гнуть за місцем, переводячи поздовжню робочу арматуру з нижньої зони в прольоті у верхню зону над другорядними балками, забезпечуючи при цьому проектний захисний шар бетону а_b =10мм інвентарними фіксаторами. У випадку армування рулонними сітками застосовуємо спосіб армування, коли основну сітку марки С1 розташовують по всій довжині розрахункової смуги плити, а в крайніх прольотах і на других від краю опорах – додаткову сітку С2 у відповідності до розрахованої площі арматури, яка на цій ділянці є більшою. Ширину сіток вибираємо з умови можливостей станків для контактного точкового зварювання, а також транспортування і зручності під час монтажу на перекритті. Рекомендуються такі стандартизовані ширини сіток В_с в мм: 1040, 1140, 1230, 1340, 1440, 1540, 1660, 2140, 2350, 2660, 2830, 2940, 3030 (табл. 5.6 [7]) – з кроком робочих стрижнів 100, 125, 150 або 200мм і з кроком розподільних стрижнів 250, 300, 350 та 400мм залежно від діаметру і кроку робочої арматури (табл. 6.34 [7]). По ширині розподільна арматура повинна мати звиси по 15..30мм за межами крайніх стрижнів робочої арматури. Кожна марка сітки може бути представлена шифром. Підбираючи арматуру сіток, користуємося рекомендаціями гл.6 та табл. 6.32 [7].

Рис. 2 Схема-розріз армування монолітної плити рулонними сітками С1 та С2 в крайньому та проміжному прольотах.

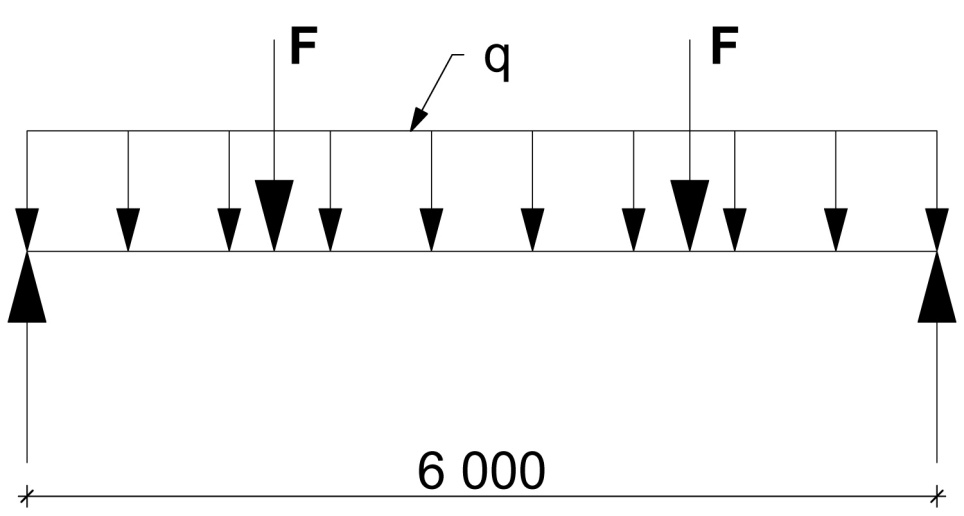

IV. Розрахунок балки на міцність

М_{(власна вага балки)} = ; q = h = 0,5 кг/м² = 2,5кН/ м²

М_{(власна вага балки)} = = = 11,25 кН/ м²

М_(наван) = - ; F = 48.05 кН;

S = L = 11,13м²

М_(наван) = - = 208,02-104,01=104,01 кН/ м²

М_max = М_(наван)+ М(власна вага балки) = 104,01+8,18 = 112,19 кН/ м²

4.1. Розрахунок необхідної площі арматури із умови міцності

Визначаємо граничне значення відносної висоти стиснутої зони бетону за формулою (25) Норм [2]:

,

де ω = α–0,008R_b=0,85–0,008·10,35=0,734 – характеристика стисненої зони бетону, якщо для важкого бетону коефіцієнт α=0,85;

σ_s=R_s – максимальні напруження в розтягнутій арматурі, які дорівнюють розрахунковому опору розтяганню звичайної арматури в ненапружених елементах;

σ_sc,u =500МПа при γ_b2 ≤ 1 – граничні напруження в стисненій арматурі, обумовлені граничною стисливістю бетону і які приймають залежно від коефіцієнта умов роботи бетону: σ_sc,u =400МПа при γ_b2 > 1.

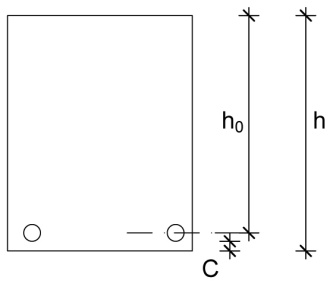

h₀ =h– a_s =50-3=47см.

Розраховуємо необхідну площу арматури на дію моменту Мmax=74,13 кНм. Коефіцієнт надійності за відповідальністю γ_n =0,95 .

Обчислюємо коефіцієнт α_m :

При цьому відносна висота стиснутої зони:

.

Перевіряємо умову:

- умова виконується, переріз відноситься до нормально армованих.

Обчислюємо відносне плече внутрішньої пари сил:

Таким чином, необхідна площа робочої арматури при Ø4мм і R_s =365МПа:

Приймаємо 2 по 20 мм, разом 6,28 см²

4.2. Навскісні перерізи

Марка сталі А400С Ryn = 360 МПa; Rbt=1.5 МПa

Rsw = МПa

Коефіцієнти для важкого бетону:

Коефіцієнти, що враховують відсутність поперечного напруження:

Qu1= кН

Q= кН ; q= кН/ м

Перевіряємо умову: Q > Qu1; Qu1 < Q 76,841<84,6 – в цьому випадку сила сприймається бетоном, а тому поперечну арматуру розміщуємо згідно конструктивних вимог.

S h/3; S 166,67мм; S=150мм

S 3h/4; S 375мм; S1=350мм

Приймаємо : S=150мм

S1=350мм 2 6 мм
