Пример 1:

Плотность каждого образца , кг/м³, вычисляют по формуле:

, (1.1)

где m – масса образца, кг;

v – объем образца, м³.

Пример 2:

Сметный уровень рентабельности определяется по формуле:

, (2.3) ⁄2, с.250⁄

где Р – уровень рентабельности, %;

ПН – плановые накопления, руб.;

С_смр – сметная стоимость, руб.

Оформление иллюстраций

• Иллюстрации следует располагать непосредственно после абзаца, в котором они упоминаются впервые или на следующей странице.

• Иллюстрации нумеруются в пределах раздела. Номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации, разделенных точкой.

• Если рисунок один, то он обозначается «Рисунок 1». Слово «Рисунок» и его наименование располагают симметрично тексту.

Пример:

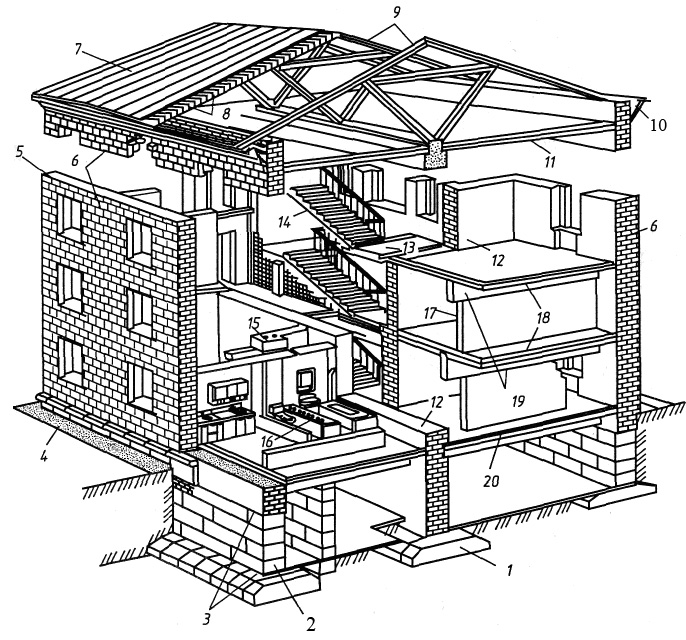

Рисунок 1.1 – Разрез здания

• Иллюстрации каждого приложения обозначают арабскими цифрами с добавлением перед цифрой обозначения приложения. Например: Рисунок А.1

• Иллюстрации при необходимости могут иметь пояснительные данные (подрисуночный текст). Слово «Рисунок» и наименование помещают после пояснительных данных и располагают следующим образом:

Рисунок 2.1 – Детали прибора:

а- шкала, в – стрелка

• Точка в конце названия иллюстрации не ставится.

Оформление таблиц

• Название следует помещать над таблицей без абзацного отступа. Название таблицы отделяется от предшествующего текста и самой таблицы увеличенным интервалом на 10 пт.

• На все таблицы в тексте должны быть ссылки. Таблицу следует располагать непосредственно после текста, в котором она упоминается впервые или на следующей странице.

• Таблицы, за исключением таблиц приложений нумеруют в пределах раздела.

• Номер таблицы состоит из номера раздела и порядкового номера таблицы, разделенных точкой, например, Таблица 2.1.

• Таблицы каждого приложения обозначают отдельной цифрами с добавлением перед цифрой обозначения приложения. например, Таблица А.2

• Если в текстовом документе одна таблица, она должна быть обозначена «Таблица 1».

• Заголовки граф и строк таблицы следует писать с прописной буквы, а подзаголовки – со строчной, если они составляют одно предложение с заголовком, или с прописной буквы, если они имеют самостоятельное значение.

• В конце заголовков и подзаголовков таблиц точки не ставят.

• Заголовки и подзаголовки граф указывают в единственном числе.

• Разделять заголовки и подзаголовки боковика и граф диагональными линиями не допускается.

• Высота строк должна быть не менее 8 мм.

• Если строки или графы таблицы выходят за формат листа, ее делят на части, помещая одну часть под другой или рядом, при этом в каждой части таблицы повторяют ее головку и боковик.

• Слово «Таблица» указывают один раз слева над первой частью таблицы, над другими частями пишут слова «Продолжение таблицы» с указанием ее номера.

• Если в конце листа таблица прерывается и ее продолжение будет на следующей странице, в первой части таблицы нижнюю горизонтальную линию, ограничивающую таблицу, не проводят.

• Если числовые значения величин в графах таблицы выражены в разных единицах физических величин, то их обозначения указывают в подзаголовке каждой графы.

• Если все показатели, приведенные в графах таблицы, выражены в одной и той же единице физической величины, то ее обозначение необходимо помещать над таблицей справа.

• В таблицах, содержащих большое количество граф, допускается применять размер шрифта меньший, чем в тексте, например 10 пт.

• Допускается помещать таблицу вдоль длиной стороны листа.

• Графу "Номер по порядку" ("№ п.п.") в таблицу включать не следует.

• При необходимости нумерации показателей порядковые номера следует указывать в первой графе (боковике) таблицы непосредственно перед их наименованием.
