Вариант 16

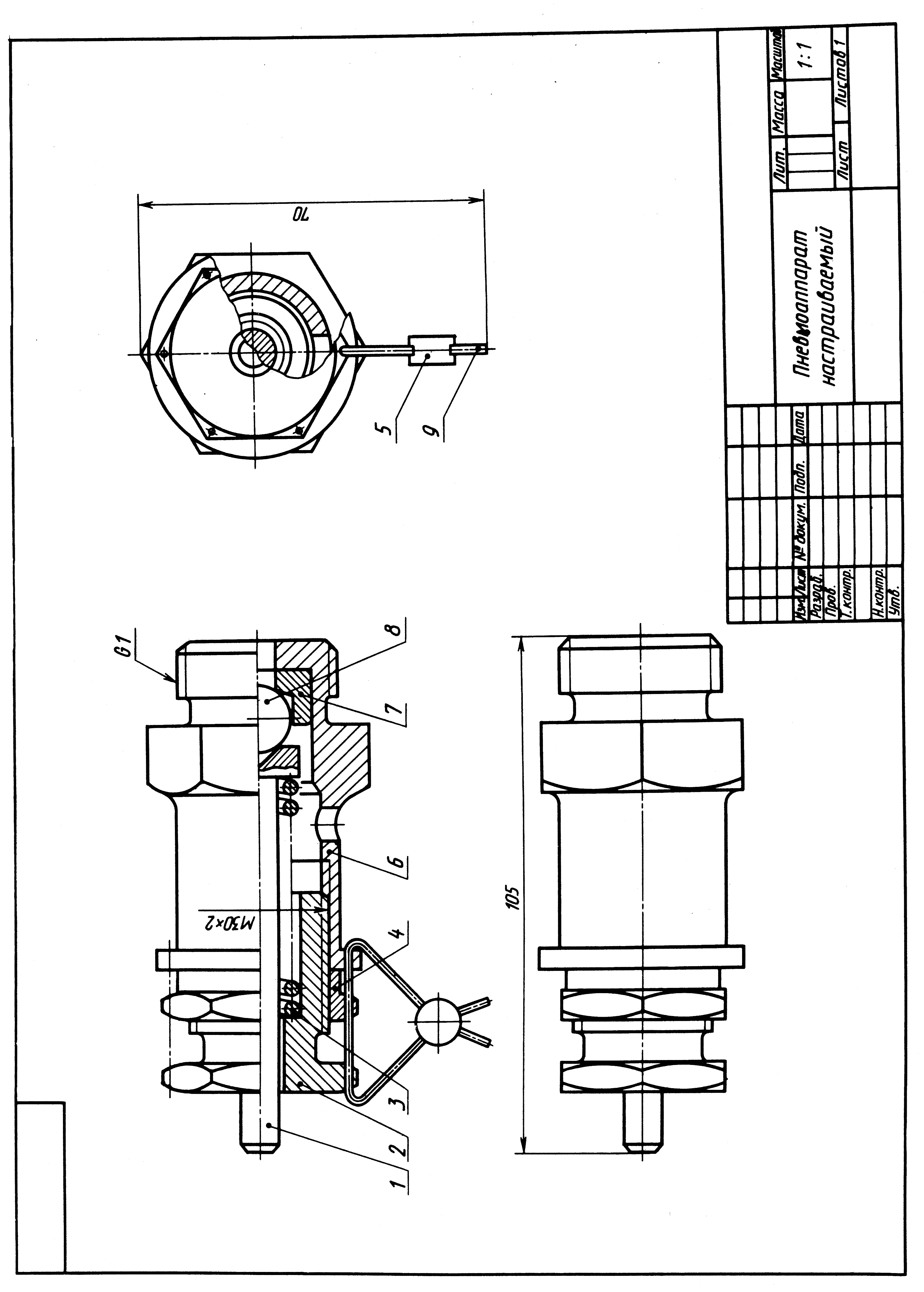

ПНЕВМОАППАРАТ НАСТРАИВАЕМЫЙ

Настраиваемый пневмоаппарат служит для уменьшения давления в сети. Он рассчитан на давление 0,009...0,011 Па. В корпусе 6 запрессовано седло 7. Шарик в клапана под действием пружины 3 прижимается штоком 1 и плотно перекрывает проходное отверстие в седле 7. Клапан регулируется на необходимое давление поджатием пружины с помощью нажимной тайки 2. Положение нажимной гайки после регулирование фиксируется контргай кой, после чего устанавливается контрольная пломба 5. Если давление в сети превышает предусмотренное, шарик 8 клапана отжимается и выходное отверстие открывается. При достижении предусмотренного давления клапан закрывается.

Задание

1. Выполните сборочный чертеж изделия, составьте спецификацию.

2. Выполните рабочие чертежи деталей: гайка нажимная 2 (Ст 3) и корпус 6 (Сталь 20).

Вариант 17

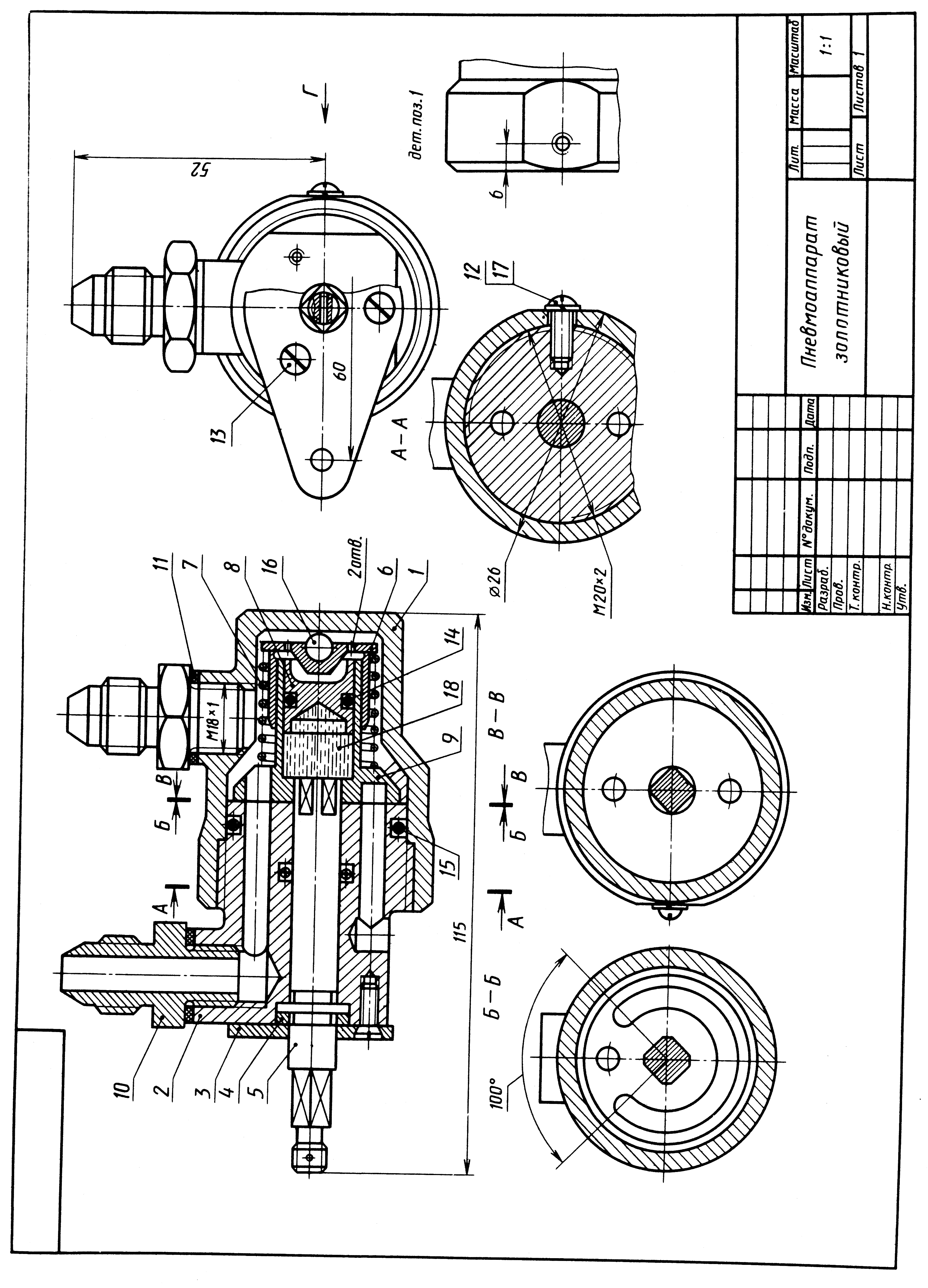

ПНЕВМОАППАРАТ ЗОЛОТНИКОВЫЙ

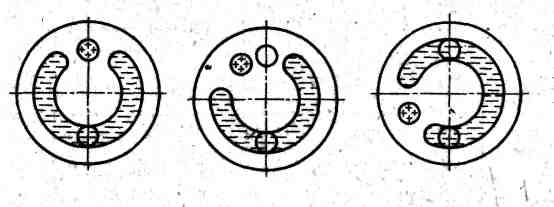

Золотниковый пневмоаппарат предназначен для отключения рабочей камеры от питающей магистрали и сообщения этой камеры с атмосферой при отклонении входного рычага на заданный угол. При возвращении рычага в исходное положение золотник разобщает камеру с атмосферой и подключает.магистрали. Смазочный материал к трущимся поверхностям золоникового распределителя подается при помощи поршня 8.

Задание

1. Выполните сборочный чертеж изделия, составьте спецификацию.

2. Выполните рабочие чертежи деталей: вал 5 (Ст 3) и штуцер 10 (Ст 3).

Вариант 18

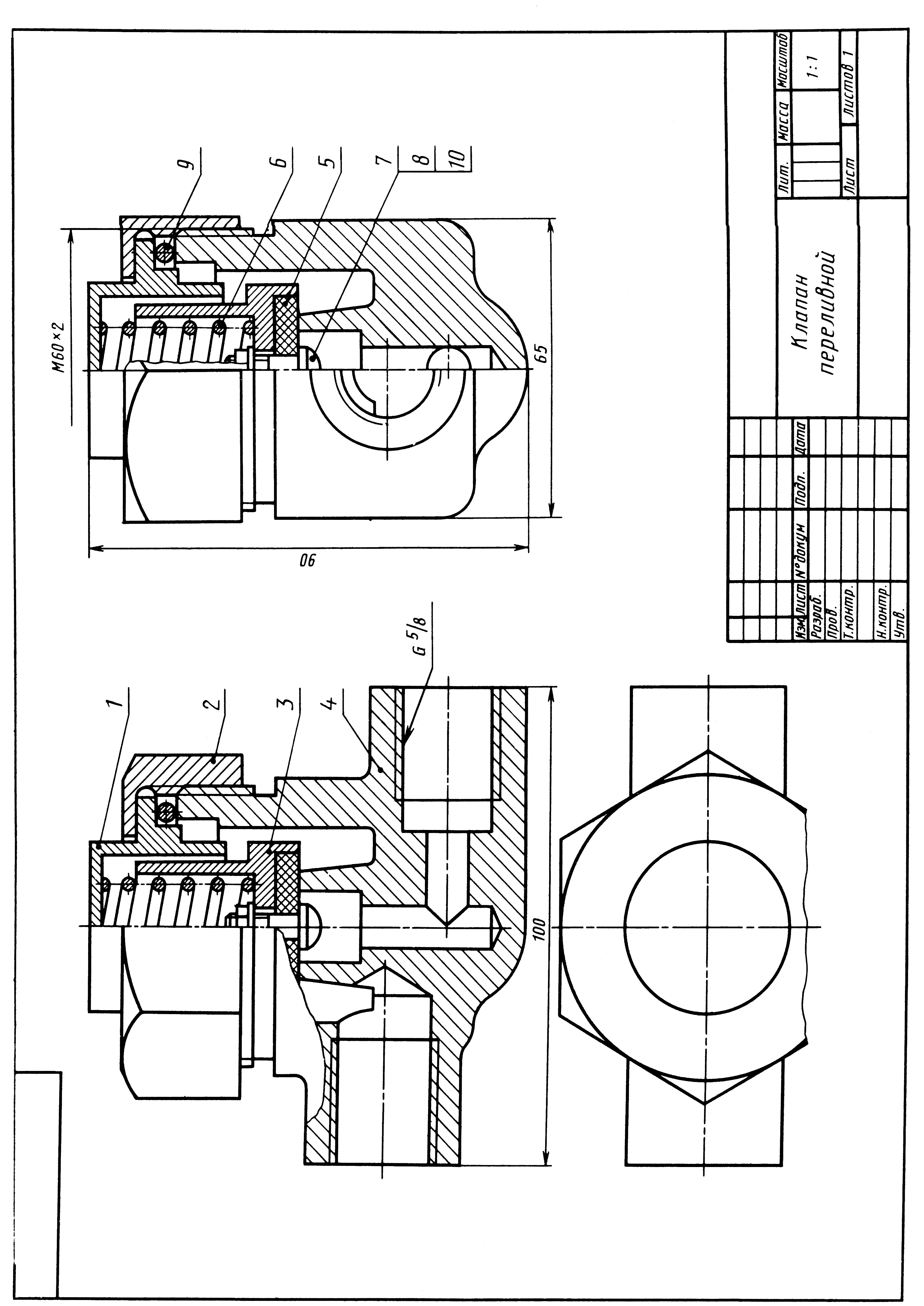

КЛАПАН ПЕРЕЛИВНОЙ

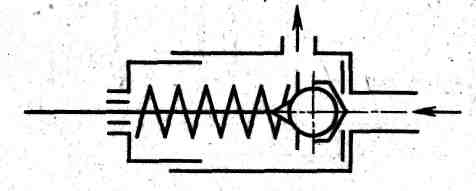

Переливной клапан служит для уменьшения давления в гидравлической или пневматической сети, к которой он присоединяется с помощью трубной резьбы. Клапан под давлением тарированной пружины плотно перекрывает проходное отверстие в корпусе. При повышении давления в сети выше расчетного клапан открывается, при этом избыточная жидкость или газ устремляется из отверстия А в отверстие Б (см. схему).

Задание

1. Выполните сборочный чертеж изделия, составьте спецификацию.

2. Выполните рабочие чертежи деталей: тарелка 1 (Ст 3) и гайка накидная 2 (Ст 3).
