Вариант 12

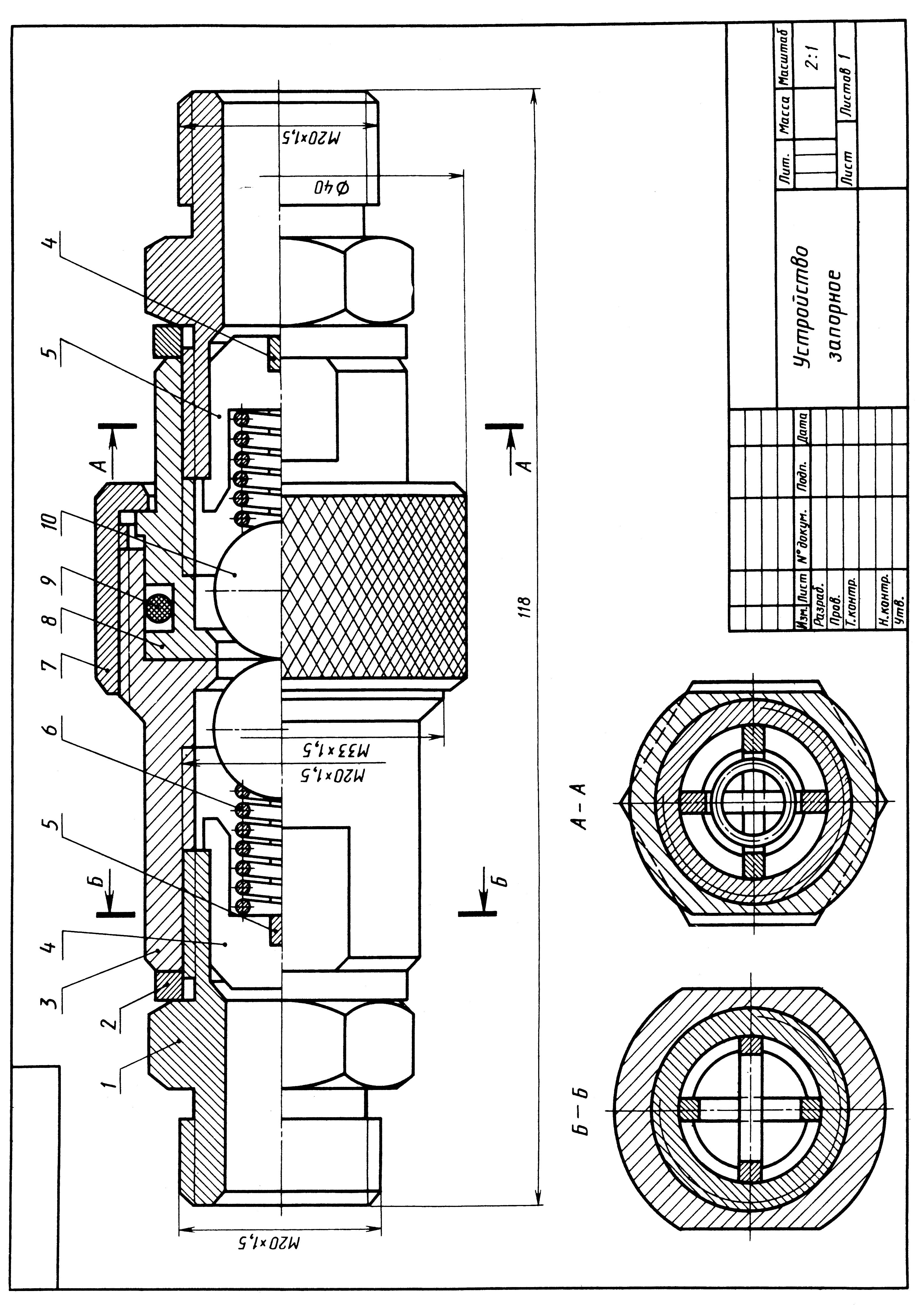

УСТРОЙСТВО ЗАПОРНОЕ

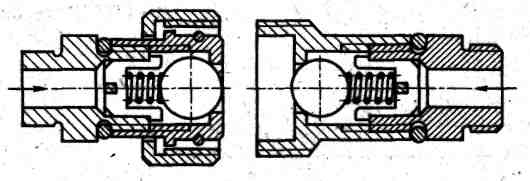

Концевое запорное устройство предназначено для соединения концов рукавов при перепуске сжатого воздуха из одной емкости в другую. При соединении концов рукавов накидной гайкой 7 шарики 10 отжимаются от седла клапана и корпуса, тем самым открывая проход воздуху. При разъеме концов рукавов шарики под действием пружины 6 и давления воздуха плотно закрывают выходные отверстия обоих концов. На схеме показано положение запорных шариков при разомкнутых концах рукавов.
Задание
1. Выполните сборочный чертеж изделия, составьте спецификацию.
2. Выполните рабочие чертежи деталей: штуцер 1 (Ст 3) и гайка накидная 7 (Сталь 35).
Вариант 13

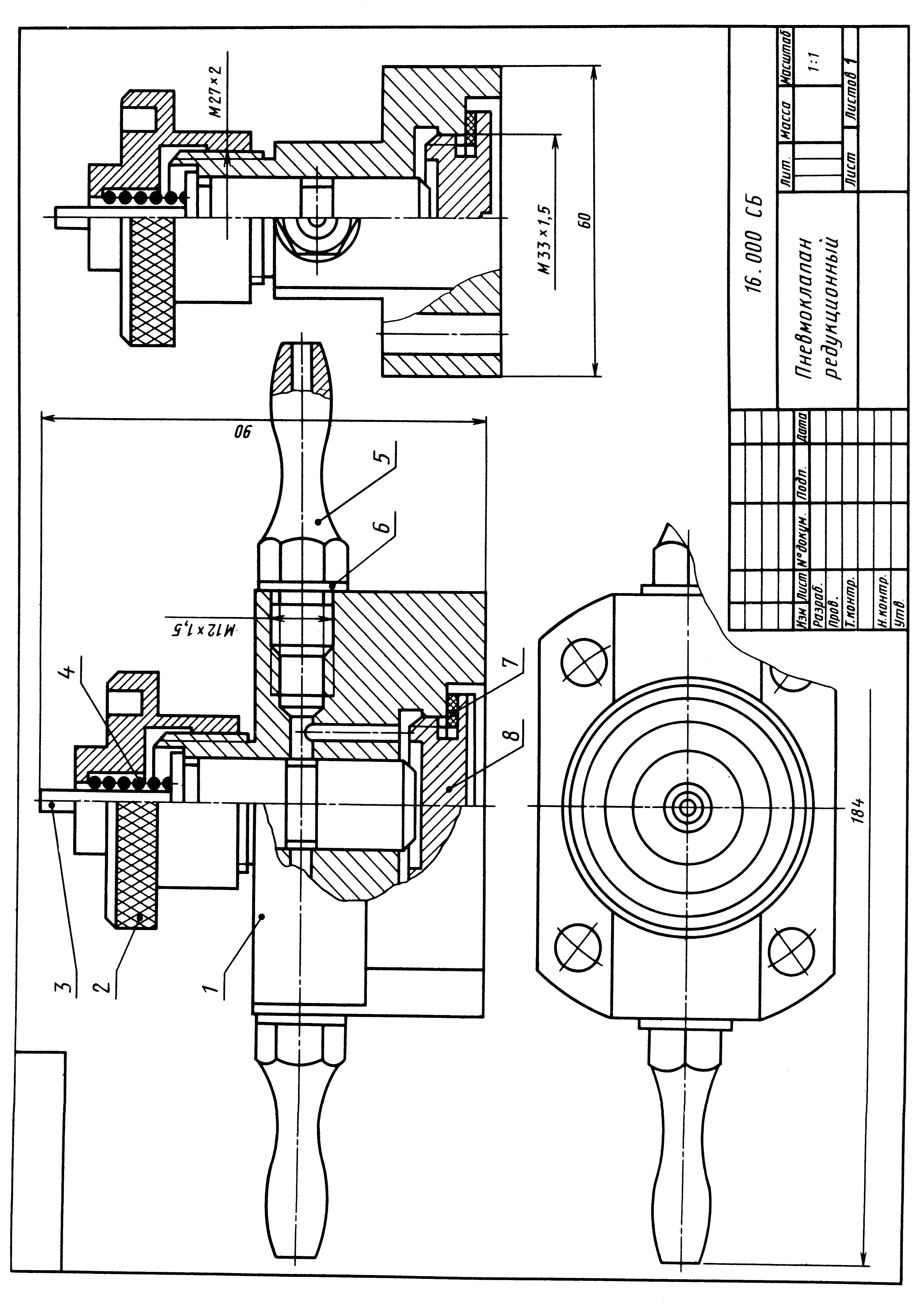

ПНЕВМОКЛАПАН РЕДУКЦИОННЫЙ

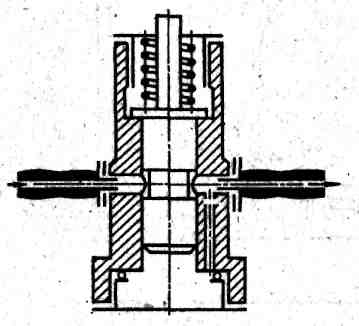

Редукционный пневмоклапан предназначен для регулирования-ограничения и поддержания постоянного давления рабочей среды в трубопроводе. Допустимое давление в отводящей ветви ограничивается плунжером 3, перекрывающим трубопровод при возрастании давления выше предусмотренного, и регулируется нажимом крышки 2 на пружину 4.
Задание
1. Выполните сборочный чертеж изделия, составьте спецификацию.
2. Выполните рабочие чертежи деталей: крышка 2 (Ст 3) и рукоятка 5 (Сталь 45).
Вариант 14

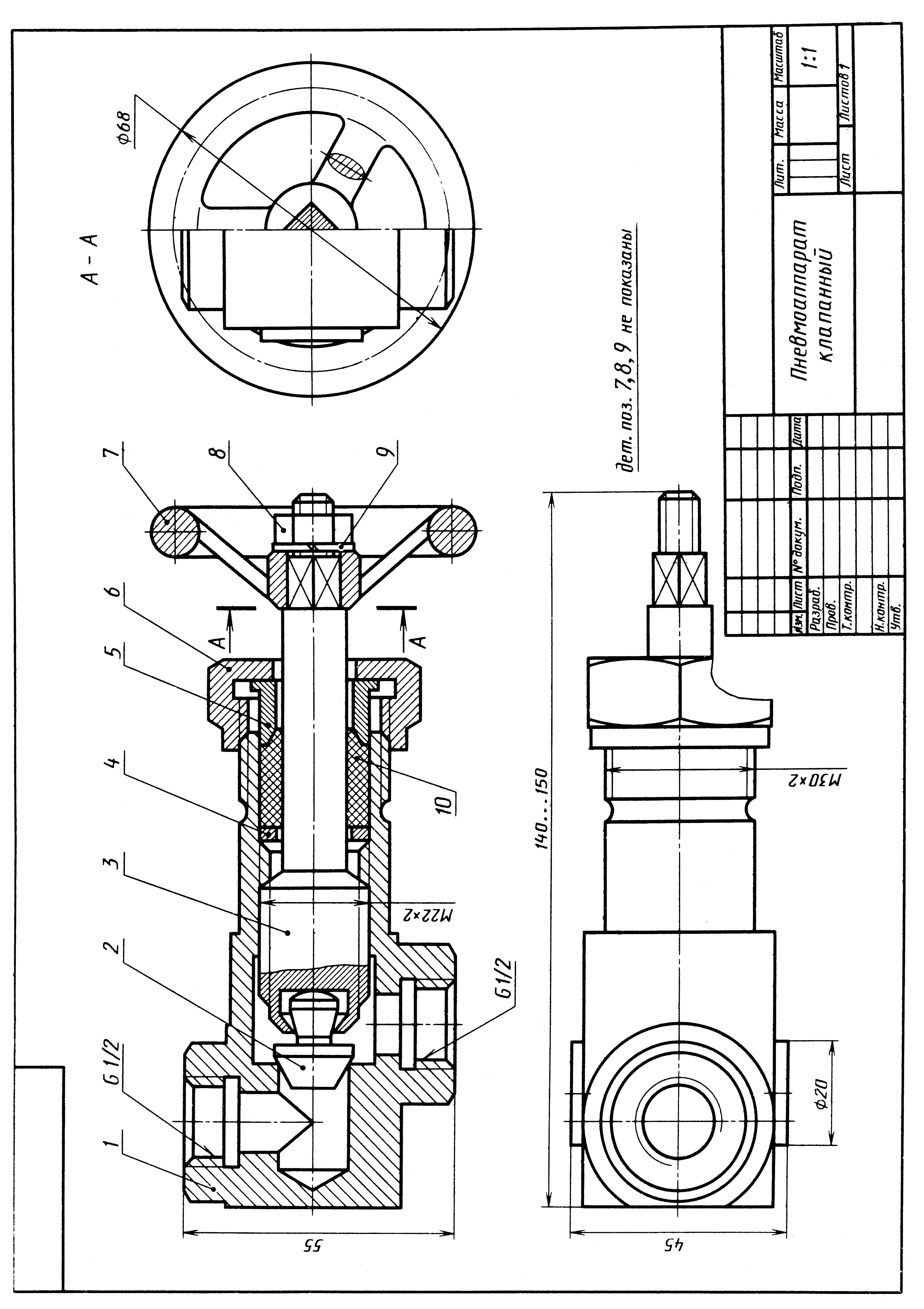

ПНЕВМОАППАРАТ КЛАПАННЫЙ

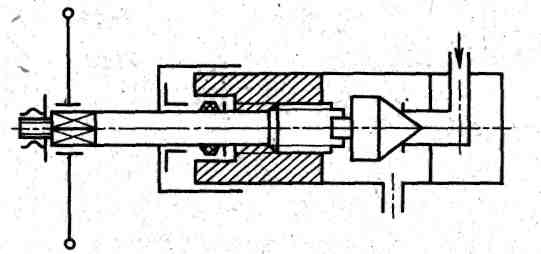

Клапанный пневмоаппарат предназначен для перекрытия трубопроводов. Конический клапан 2, завальцованный в конце шпинделя 3, при вращении последнего перемещается с ним в осевом направлении и перекрывает своим конусом проходное отверстие.
Клапан завальцован в шпиндель с зазором, позволяющим центрироваться конусу клапана по конусу перекрываемого отверстия и свободно вращаться относительно шпинделя. Это предохраняет рабочую коническую поверхность от быстрого разрушения. Выходной конец шпинделя уплотняется сальниковым устройством.
Задание
1. Выполните сборочный чертеж изделия, составьте спецификацию.
2. Выполните рабочие чертежи деталей: втулка сальника 5 (Латунь) и гайка накидная 6 (Ст 3).
Вариант 15

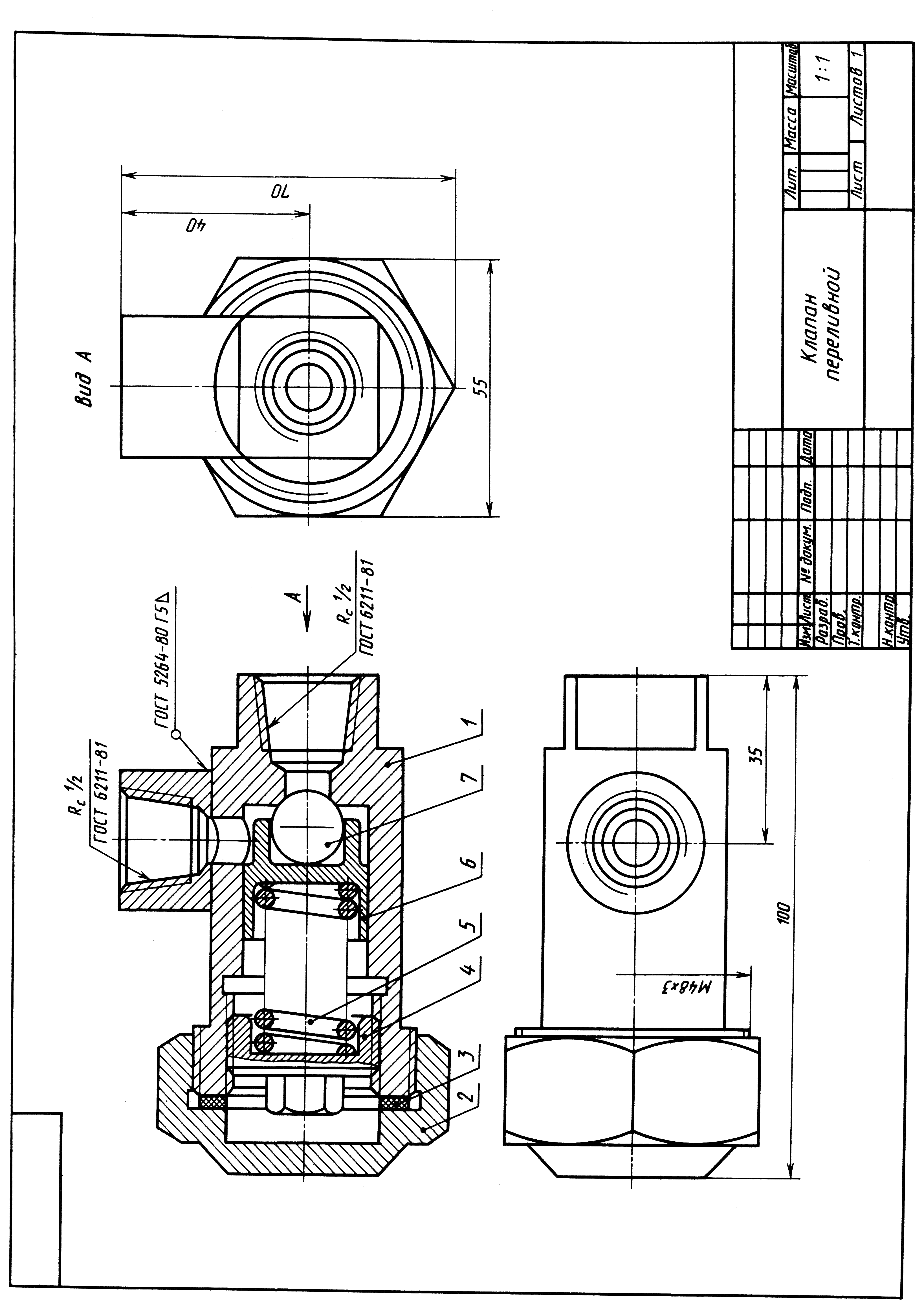

КЛАПАН ПЕРЕЛИВНОЙ
Переливной клапан служит для поддержания заданного давления в гидравлической или пневматической системе, к которой он присоединяется с помощью конической резьбы.

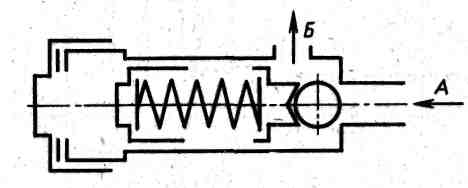

Под действием пружины 5 клапан прижимает шарик 7 к отверстию А (см.схему) в корпусе 1 и перекрывает выход рабочей среды из системы. Под давлением рабочей среды шарик клапана отодвигается и сжимает пружину, в результате чего отверстие А открывается и избыточная рабочая среда устремляется из отверстия А в отверстие Б. Для регулирования давления в системе необходимо отвернуть гайку 2 и повернуть регулировочную гайку 4.
Задание
1. Выполните сборочный чертеж изделия, составьте спецификацию.
2. Выполните рабочие чертежи деталей: гайка глухая 2 (Ст 3) и гайка регулировочная 4 (Ст 3).
