7.Содержание отчета

Отчет по лабораторной работе оформляется на стандартных листах бумаги. Структурные схемы P2-6I вычерчиваются с необходимыми обозначениями и пояснениями. Результаты измерений и расчетов сводятся в таблицы, которые должны соответствовать рекомендованным в методических указаниях. Текст отчета должен содержать всю информацию о проделанной работе и выводы по результатам каждого пункта лабораторного задания Сведения об используемых при выполнении работы измерительных приборах должны быть оформлены в виде таблицы по следующей форме таблицы 4.

Таблица 4

№№ п/п

Наименование прибора

Тип прибора

Заводской номер

Основные технические характеристики

8.Контрольные вопросы

1 Какие методы измерения используются при измерении параметров СВЧ-цепей?

2 Как классифицируются приборы для измерения параметров СВЧ цепей?

3 Какой метод измерения положен в основу работы прибора P2-61? В чем сущность этого метода?

4 Каковы основные источники погрешностей панорамных измерителей КСВН и ослаблений?

9 Литература

1 Метрология и измерения в телекоммуникационных системах: Учебник для вузов/ Нефедов В.И., Хахин В.И., Федорова Е.В. и др.; под ред. В.И. Нефедова. – М.: Высшая школа, 2004.

2 Елизаров А.С. Электрорадиоизмерения. - Мн.: Выш. шк., 1986. - 320 с.

3 Абубакиров Б.А., Гудков К.Г,, Нечаев Э.В, Измерение параметров радиотехнических цепей /Под ред. В.Г.Андрущенко, Б.П.Фатеева. - М.! Радио и связь, 1984. - 284 с.

4 Белошицкий А.П., Гусинский А.В., Кострикин А.М. Метрология и измерения. Измерение параметров цепей с распределенными постоянными. Уч.-методическое пособие для радиотехнических специальностей. – Мн.: БГУИР, 1996.

5 Технические описания и инструкции по эксплуатации изме­рительных прибора P2-61.

Приложение а

ИЗМЕРИТЕЛЬ КСВН ПАНОРАМНЫЙ Р2-61

А.1 Назначение

Измеритель КСВН панорамный Р2-61 предназначен для измерения и воспроизведения на экране ЭЛТ частотных характеристик КСВН и ослабления элементов волноводных трактов.

А.2Технические данные

А.2.1 Диапазон рабочих частот измерителя от 8,24 до 12,05 ГГц, сечение волноводного тракта 23х10 мм.

А.2.2 Пределы измерения КСВН и ослабления соответствуют, а допустимые погрешности измерения КСВН (бКстu) и ослабления (А) пассивных четырехполюсников с Кстu 1,2 не превышают значений, приведенных в таблице А.1.

Примечание. Неравномерность уровня калибровки при измерениях и определении погрешности измерения КСВН и ослабления должна быть не более ±0,3 дБ.

А.2.3 В измерителе обеспечиваются следующие режимы перестройки частоты:

- ручная перестройка частоты;

- ручное качание частоты;

- автоматическое качание частоты с длительностью периодов 0,08; 1; 10 с;

- разовое качание частоты с длительностью периода 40 с и ручным запуском.

А.2.4 Полоса качания частоты измерителя:

- максимальная – полный диапазон частот;

- минимальная – не более 120 МГц.

А.2.5 Основная погрешность определения частоты и граничных частот полосы качания не превышает ±240МГц.

А.2.6 На экране ЭЛТ индикатора наблюдаются две частотные метки. Амплитуда частотных меток регулируется от 0 до 5 мм.

А.2.7 Измеритель обеспечивает свои технические характеристики в пределах установленных норм после времени самопрогрева, равного 15 мин.

А.3 Принцип работы прибора

А.3.1.1 Работа измерителя основана на принципе рефлектометра раздельного выделения сигналов, пропорциональных мощности падающей от генератора и отраженной от измеряемого объекта (при измерении КСВН) или прошедшей через измеряемый объект (при измерении ослабления) волн.

Структурная схема прибора для режима калибровки приведена на рисунке А.1.

Таблица А.1

Диапазон измерения	КСВН			1,05 – 5,00
	ослабления, дБ			0 – 35

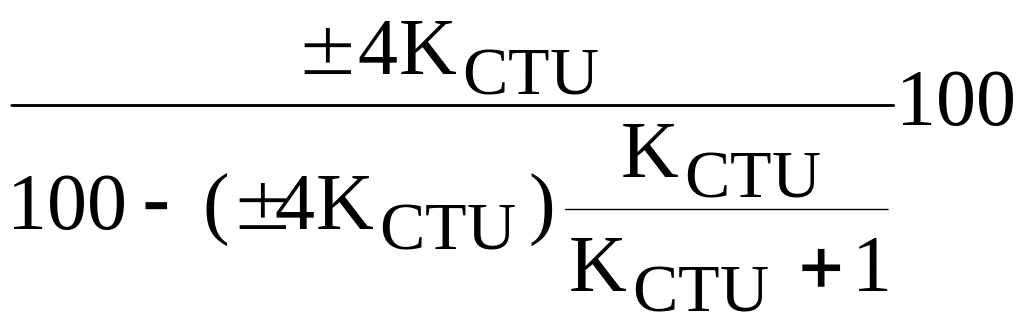

пределы допускаемой погрешности измерения	, %	на фиксированной частоте	КСТU≤2,0	±4КСТU
			КСТU от 2,0 до 5,0

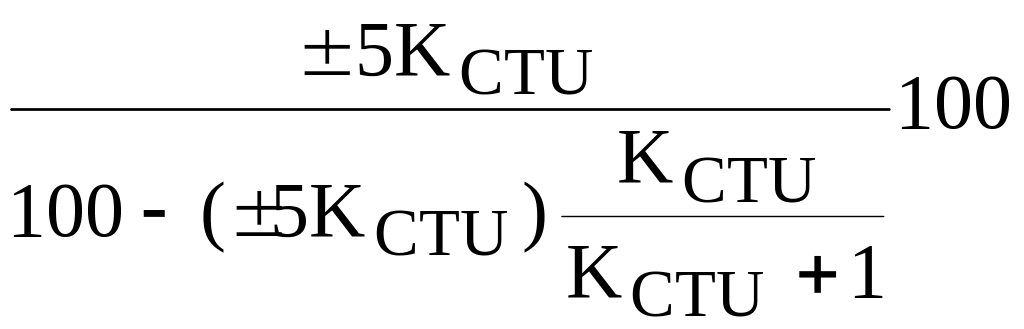

		в диапазоне частот	КСТU≤2,0	±5КСТU
			КСТU от 2,0 до 5,0
	∆А, дБ	на фиксированной частоте	±(0,05АХ+0,3)
		в диапазоне частот	±(0,05АХ+0,5)

Сигналы, пропорциональные подающей и отраженной мощностям, снимаются с детекторных головок, встроенных во вторичных трактах направленных детекторов (НД), состоящих из НО и детекторов.

Уровень напряжения на выходе детекторной головки направленного детектора падающей волны поддерживается постоянным системой АРМ генератора.

Уровень напряжения на выходе детекторной головки направленного детектора отраженной волны, при условии квадратичного детектирования, пропорционален квадрату коэффициента отражения измеряемой нагрузки на частоте измерения.

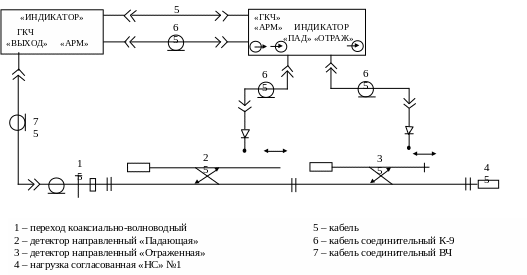

Рисунок А.1 – Схема электрическая структурная калибровки прибора

Шкалы индикатора рассчитаны на квадратичность детектирования и проградуированы непосредственно в значениях КСВН и ослабления.

Измерение КСВН или ослабления может производиться как в автоматическом, так и в ручном режимах перестройки частоты.

А.3.1.2 Прибор содержит следующие основные функциональные узлы и блоки: генератор качающейся частоты - ГКЧ-61; индикатор Я2Р-67; комплект СВЧ-узлов, из которых собирается измерительный тракт.

А.3.1.3 Генератор качающейся частоты.

Основное назначение ГКЧ - генерирование высокочастотного сигнала с изменяющейся частотой и стабилизированной выходной мощностью в диапазоне частот относительно частотной характеристики датчика сигнала ошибки.

Внешний вид ГКЧ приведен на рисунке А.2.

А.3.1.4 Индикатор.

Индикатор КСВН и ослабления Я2Р-67 позволяет наблюдать на экране электронно-лучевой трубки частотные характеристики КСВН и ослабления и производить отсчет измеряемых величин по шкалам отсчетного устройства в автоматическом и ручном режимах перестройки частоты ГКЧ. Внешний вид Я2Р-67 приведен на рисунке А.3.

А.З.1.5 Комплект СВЧ-узлов.

Коаксиально-волноводный переход предназначен для подсоединения волноводного измерительного тракта и коаксиальному выходу ГКЧ.

В приборе используются два направленных детектора одинаковой конструкции.

Работа рефлектометра основана на свойстве направленного детектора выделять сигнал СВЧ, распространяющийся в одном направлении, и не реагировать на противоположно направленный сигнал. Величина неравномерности частотной характеристики определяет одну из основных составляющих погрешности прибора в диапазоне частот при работе в автоматическом режиме перестройки частоты.

Для получения идентичных частотных характеристик направленных детекторов в детекторных секциях имеется подстройка в виде подвижных короткозамыкающих плунжеров.

Величина направленности направленных детекторов, входящих в комплект, составляет 37÷38 дБ, коэффициент передачи 2 мВ/мВт при токе смещения диода 50 мА.

Согласованная нагрузка используется как оконечный поглощающий элемент.

Рисунок А.2 – Внешний вид ГКЧ
