2. Крупноблочное домостроение

2.1. Конструктивные схемы и системы в крупноблочном домостроении

Одним из первых этапов индустриализации строительства было устройство наружных и внутренних стен зданий из крупных блоков заводского изготовления вместо стен, выполняемых ручной кладкой из мелкоразмерных элементов, что существенно снижало затраты труда и сокращало сроки строительства. Стены из крупных блоков по высоте этажа делятся на 2–4 яруса, а по длине элементы стен имеют размеры, соответствующие размерам подоконных частей, простенков и угловых частей стены (рис. 2.1).

Дома со стенами из крупных блоков имеют конструктивные схемы с продольными несущими стенами при высоте домов до 5-ти этажей, а для домов большей этажности применяют конструктивные схемы с поперечными несущими стенами с большим или смешанным шагом. Возможны также конструктивные схемы с наружными блочными несущими стенами и внутренним каркасом.

Конструктивные системы в крупноблочном домостроении являются пространственными коробчатыми, состоящими из плоских вертикальных несущих элементов – стен и горизонтальных несущих элементов – перекрытий из плит-настилов. В домах с внутренним каркасом имеет место комбинация коробчатой и стоечно-балочной конструктивных систем. Крупноблочные дома являются полносборными, так как все их конструктивные элементы выполняют из крупноразмерных конструкций и деталей заводского изготовления, т. е. стены – из крупных блоков, перекрытия – из плит-настилов, перегородки – крупнопанельные, лестницы – крупноблочные или крупнопанельные и другие крупноразмерные конструктивные элементы.

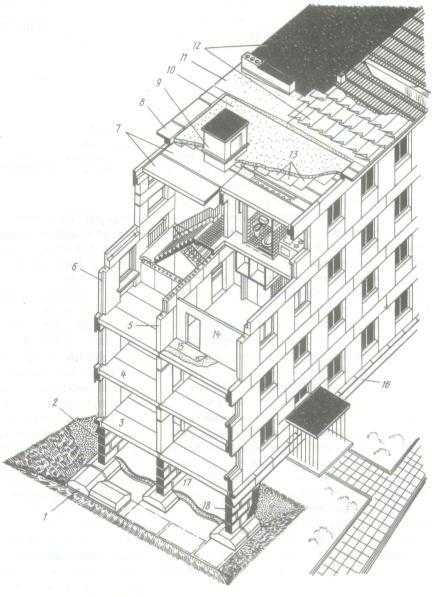

Рис. 2.1. Конструктивные элементы крупноблочного жилого дома: 1 – подушка фундамента; 2 – гидроизоляция стен подвала; 3 – надподвальное перекрытие из плит-настилов; 4 – междуэтажное перекрытие; 5 – внутренняя несущая продольная крупноблочная стена; 6 – наружная несущая стена из крупных блоков; 7 – плиты-настилы совмещённого покрытия; 8 – карнизный блок; 9 – люк (выход на крышу); 10 – утеплитель в совмещённом покрытии; 11 – цементно-песчаная стяжка по утеплителю покрытия; 12 – кровля совмещённого покрытия; 13 – пароизоляция утеплителя покрытия; 14 – крупнопанельная перегородка; 15 – покрытие пола (линолеум); 16 – цокольная часть стены из блоков; 17 – пол подвала (по грунту); 18 – стена фундамента и подвала из блоков

Пространственная жёсткость крупноблочных домов обеспечивается совместной работой продольных и поперечных стен за счёт прочного соединения в местах пересечений и примыканий этих элементов один к другому. По эксплуатационным показателям крупноблочные стены не уступают кирпичным.

2.2. Разрезка наружных крупноблочных стен

Крупные блоки наружных стен изготавливают из лёгких бетонов с плотностью до 1600 кг/м³ на пористых заполнителях, из автоклавных ячеистых бетонов с плотностью до 800 кг/м³, из арболита, кирпичной кладки. Их могут выпиливать также из природного камня плотностью до 1800 кг/м³.

Применяют следующие виды разрезки наружных несущих крупноблочных стен: двухрядная, трёхрядная и четырёхрядная. Стены состоят из трёх видов блоков: подоконных, простеночных и перемычечных.

Для самонесущих наружных крупноблочных стен в домах с поперечными несущими стенами применяют блоки из автоклавного ячеистого бетона с двухрядной разрезкой, включающей подоконно-перемычечные и простеночные блоки (рис. 2.2 г).

При двухрядной разрезке наружных несущих блочных стен подоконные и простеночные блоки существенно различаются по массе (масса простеночного блока значительно больше массы подоконного блока), а выбор подъёмно-монтажных средств выполняют, исходя из массы более массивного монтируемого элемента, т. е. в этом случае требуется подъёмно-монтажное средство большей грузоподъёмности. При трёх- и четырёхрядной разрезке различие в массе между блоками уменьшается и, следовательно, упрощается выбор подъёмно-монтажных средств. Независимо от вида разрезки во всех случаях должна обеспечиваться перевязка вертикальных швов-стыков в пределах этажа перемычечными блоками на участках стен с оконными проёмами и поясными блоками на участках глухих стен.

а) б) в) г)

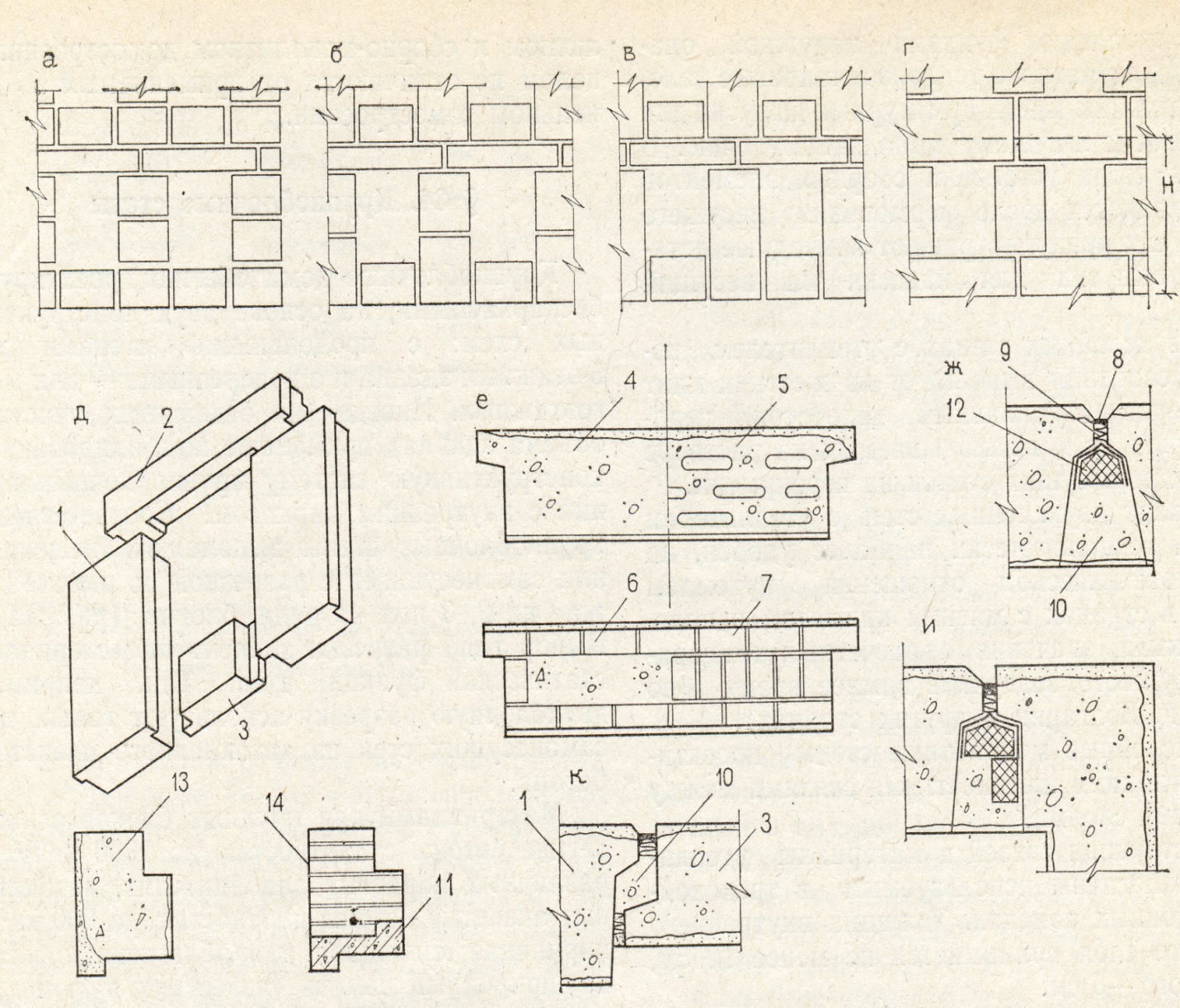

Рис. 2.2. Схемы разрезок наружных крупноблочных стен на блоки: а – четырёхрядная разрезка; б – трёхрядная разрезка; в – двухрядная разрезка; г – двухрядная разрезка для самонесущих стен крупноблочных домов; Н – высота этажа
