В) Вертикальные стыки наружных железобетонных панельных стен
В зависимости от характера и величины воспринимаемых усилий (сдвига, растяжения или сжатия) вертикальные стыки между панелями наружных стен, а также между панелями наружных стен и внутренними конструкциями по геометрической форме могут быть бесшпоночными и шпоночными (рис. 3.13).
При бесшпоночном варианте вертикального стыка торцы стыкуемых панелей имеют одинаковую по высоте геометрическую форму (рис. 3.13 а, б, в, г), а в шпоночном варианте вертикального стыка торцы стыкуемых панелей имеют чередующиеся выступы и впадины, вследствие чего после замоноличивания бетоном образуется шпоночное соединение между стыкуемыми конструктивными элементами. Шпоночные вертикальные стыки могут быть бетонными (рис. 3.13 д, е, ж, и, к) и железобетонными (рис. 3.13 л, м).

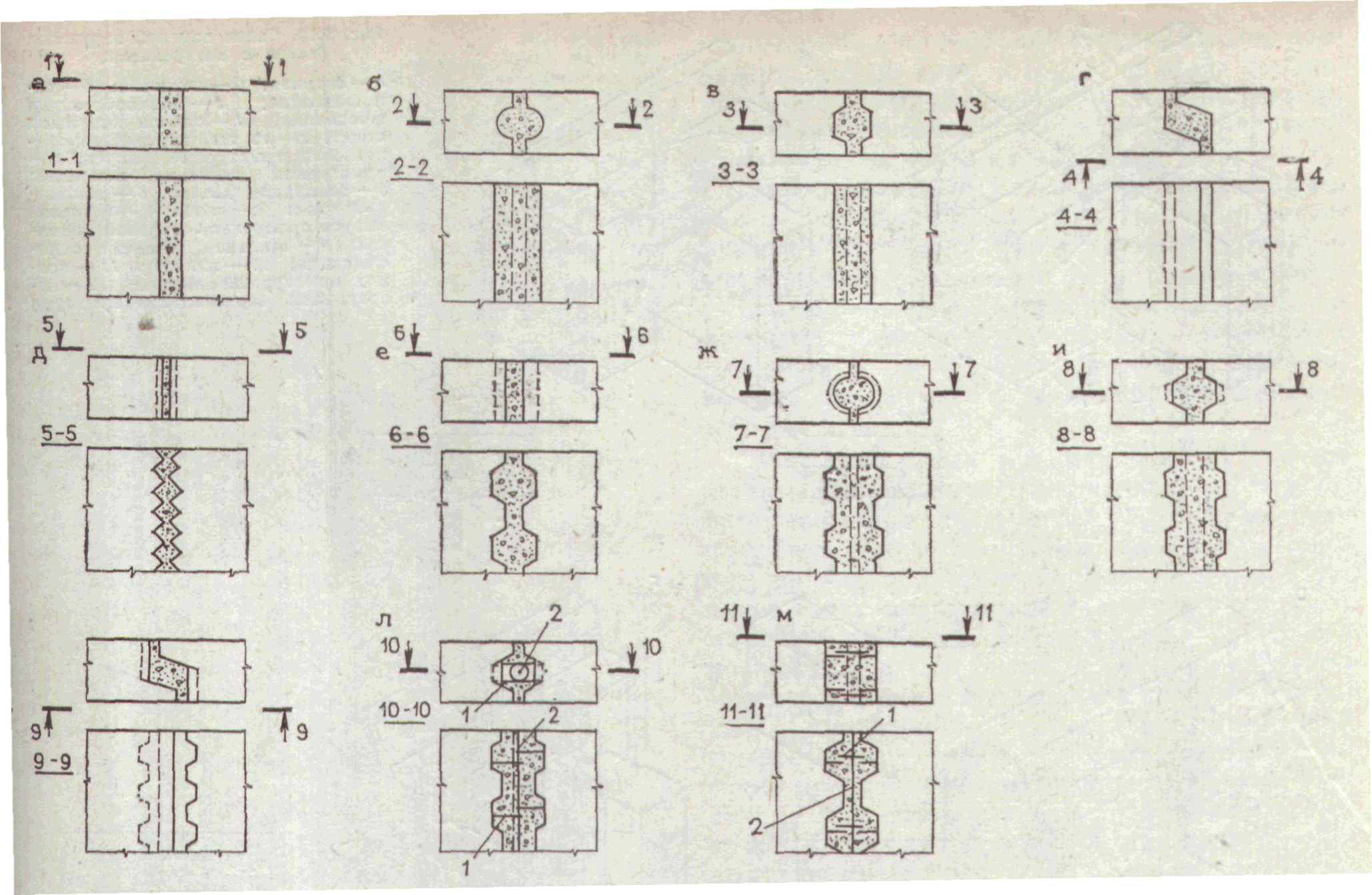

Рис. 3 .13. Вертикальные стыки наружных железобетонных панельных стен:
а – бетонный бесшпоночный с плоскими стыковыми торцами панелей; б, в, г – то же с профилированными торцами панелей; д, е, ж, и, к – бетонные шпоночные; л, м – желе-зобетонные шпоночные; 1 – поперечная арматура шпонок; 2 – продольная арматура
В практике крупнопанельного домостроения в обычных условиях применяют вертикальные как бесшпоночные, так и шпоночные бетонные стыки, но шпоночные стыки (по сравнению с бесшпоночными) имеют большую жёсткость и лучшие изоляционные качества.
Вертикальные железобетонные шпоночные стыки устраивают путём соединения выпусков арматуры из торцов панелей с последующим замоноличиванием полости стыка. Такое соединение имеет наибольшую прочность и жёсткость, хорошо работает на растяжение и сдвиг, но оно сложно и трудоёмко. Его целесообразно применять при строительстве в сейсмоопасных районах, а также при строительстве на просадочных грунтах и подрабатываемых территориях.
Растягивающие усилия в вертикальных бетонных бесшпоночных и шпоночных стыках наружных панельных стен воспринимают стальные поэтажные связи, устраиваемые не менее чем в 2-х уровнях по высоте этажа. Основные конструктивные типы поэтажных стальных связей следующие (рис. 3.14): сварные, болтовые, замоноличиваемые связи типа «петля-скоба», замковые самофиксирующиеся связи и железобетонные шпоночные.

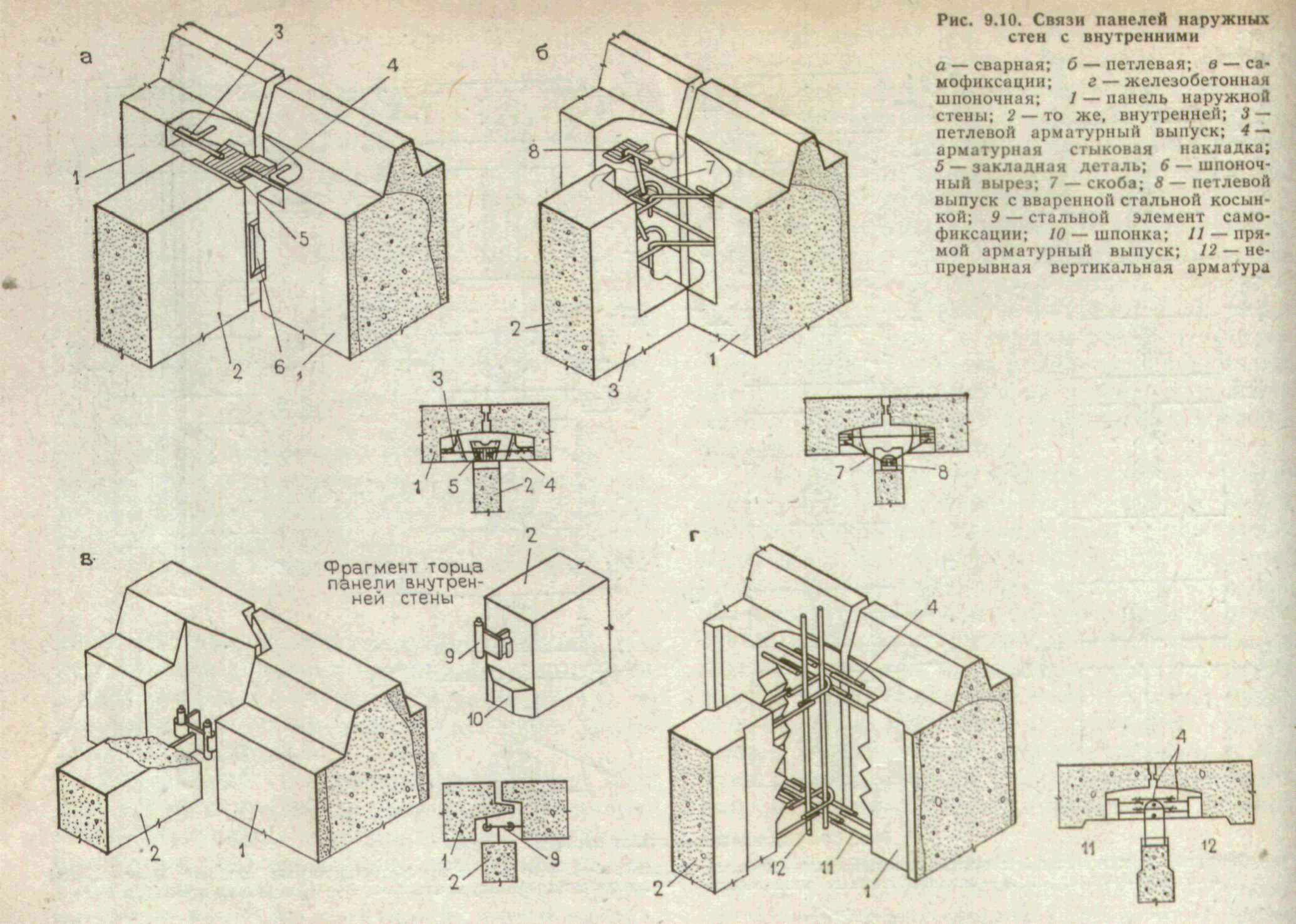

Рис. 3.14. Поэтажные связи панелей наружных и внутренних стен: а – сварная; б – замо-ноличиваемая типа петля-скоба; в – самофиксирующаяся; г – железобетонная шпоноч-ная; 1 – панель наружной стены; 2 – панель внутренней стены; 3 – петлевой арматурный выпуск; 4 – арматурная стыковая накладка; 5 – стальная закладная деталь; 6 – шпоночный вырез; 7 – стальная скоба; 8 – петлевой выпуск с вваренной стальной косынкой; 9 – стальной элемент самофиксации; 10 – шпонка; 11 – арматурный выпуск; 12 – вертикальная арматура
Сварные связи универсальны и могут применяться в зданиях различной этажности, при сложных грунтовых условиях и строительстве в сейсмоопасных районах. Их устраивают с использованием арматурных выпусков из торцов панелей и стальных закладных деталей. Арматурные выпуски приваривают непосредственно к закладным деталям или с помощью стальных накладок (рис. 3.14 а). Сварные связи требуют надёжной защиты от атмосферной коррозии, особенно в наружных стенах, что достигается их обетонированием.
Болтовые связи по металлоёмкости равнозначны сварным. Для их устройства панели снабжают соответствующими закладными деталями, имеющими отверстия под болтовые соединения, и стальными накладками. Болтовые связи менее трудоёмки по сравнению со сварными, но при отсутствии натяжения более деформативны и их необходимо защищать от атмосферной коррозии таким же способом, как и сварные.
Замоноличиваемые связи типа «петля-скоба» в вертикальных стыках железобетонных панельных стен устраивают с помощью изготавливаемых из арматурных стержней стальных скоб, которые вставляются в арматурные петлевые выпуски в торцах панелей и с последующим замоноличиванием стыков (рис. 3.14 б). Бетон замоноличивания препятствует разгибанию и выдергиванию скоб из петель. Связи типа «петля-скоба» менее трудоёмки по сравнению со сварными, но и менее прочны. Их применяют в домах высотой до 12-ти этажей и с малым шагом поперечных несущих стен (до 4,5 м).
При устройстве замковых самофиксирующихся связей одни стыкуемые панели снабжают в торцах жёсткими консольными закладными деталями в виде разомкнутых колец, а другие панели – вертикальными стальными стержнями, тоже жёстко закреплёнными на консольных закладных деталях.
Возможен вариант замковых самофиксирующихся связей, когда примыкающая к стыку внутренняя стеновая панель снабжается закладной деталью одновременно с вертикальным стержнем и разомкнутым кольцом, а примыкающие к стыку наружные стеновые панели имеют соответственно: одна – закладную деталь с разомкнутым кольцом, а вторая – с вертикальным стержнем (рис. 3.14 в). При монтаже разомкнутые кольца закладных деталей в торцах одних стыкуемых панелей насаживаются на вертикальные стержни закладных деталей в торцах других панелей, т. е. выполняются операции, аналогичные навеске дверных полотен с петлями на крюки в дверных коробках. Такая связь является менее металлоёмкой по сравнению с другими и обладает требуемой монтажной жёсткостью, что допускает производить монтаж панелей без установки временных креплений и соответственно сократить трудозатраты.
Железобетонные шпоночные связи – это вариант вертикальных железобетонных шпоночных стыков наружных и внутренних панельных стен.
Болтовые связи, связи типа «петля-скоба» и замковые самофиксирующиеся связи можно применять только в обычных условиях строительства. Возможны и другие конструктивные решения связей, воспринимающих растягивающие усилия в стыках панельных стен.
Горизонтальные и вертикальные стыки стен из кирпичных и каменных панелей выполняют аналогично стыкам в стенах из железобетонных панелей.
