МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ

Запорізький національний технічний університет

Кафедра охорони праці і

навколишнього середовища

з/к № з.04.09.1.138

Контрольна робота

з курсу «Охорона праці в галузі»

Варіант № 13

Виконав: студент гр. Ез-128у Сміюха А.С.

Прийняв: Журавель М.О.

2013 р

Зміст

1. Задача №13 ..........................................................................................................3стр

2. Запитання №7 " Основні питання, що розглядаються у законі України «Про загальнообов’язкове державне соціальне страхування від нещасного випадку на виробництві та професійного захворювання, які спричинили втрату працездатності» № 1105-ХІV від 01 квітня 2001 року."..............................................6стр

3. Запитання №11 "Сутність системи Державного управління охороною праці."........................................................................................................................12стр

4. Запитання №24 "Вимоги до приміщень та розташування, обладнання та організації робочих місць користувачів ПК.".........................................................17стр

5. Запитання №31 " Охарактеризувати психофізіологічні небезпеки для посадових осіб.".............................................................................................................21стр

6. Запитання №62 " З якого розрахунку площі встановлюють на території об’єкта пожежні щити (стенди) та які засоби пожежогасіння на них розміщують?"....................................................................................................................25стр

Розрахунок задачі.

1.  Вихідні дані (додаток Е).

№ п/п	U, В	Розмір приміщення, м		Re, Ом	Параметри вертикально стрижня, м		Ширина смуги, м	Ρвим, Ом·м	Кліматична зона	Склад ґрунту	Вологість ґрунту
		L	B		lb	d	bc
13	380	16	14	16	3	0,016	0,035	118	I	однорідний	нормальна

2. Визначити необхідний опір штучного заземлювача R_u, Ом, якщо передбачається використання також природного заземлювача R_{е ,} за формулою:

(1)

де – опір розтіканню струму природних заземлювачів, =16 Ом;

– нормований опір заземлюючого пристрою (ЗП), =4 Ом (додаток А).

, Ом

При відсутності природних заземлювачів необхідний опір штучного заземлювача дорівнює розрахованому нормованому опору ЗП: .

3. Визначити розрахунковий питомий опір ґрунту за формулою:

(2)

де – розрахунковий питомий опір ґрунту, Ом·м;

– питомий опір землі, отриманий у результаті вимірів, =118 Ом·м;

Ψ – коефіцієнт сезонності, що враховує промерзання чи висихання ґрунту (додаток Г, Д) Ψ=4

Ом·м;

4. Обчислити опір розтіканню струму одиночного вертикального заземлювача , Ом. Для стрижневого заземлювача круглого перерізу,заглибленого в ґрунт (рисунок 1), розрахункова формула має вигляд:

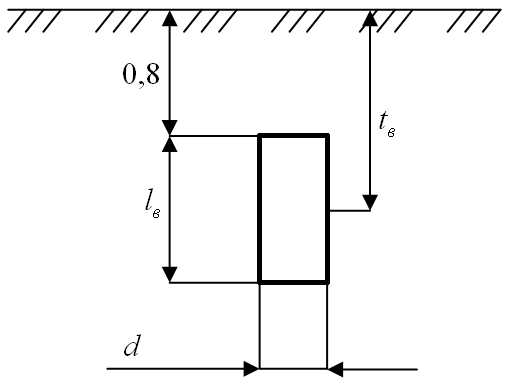

Рисунок 1 – Схема залягання стрижневого трубчастого заземлювача

, Ом; (3)

де – розрахунковий питомий опір ґрунту, Ом·м;

– довжина вертикального стрижня, =3 м;

– діаметр перерізу стрижня, =0,016 м;

– відстань від поверхні ґрунту до середини довжини вертикального стрижня, яка обчислюється за формулою:

, м. (4)
