7. Выбор варианта вскрытия

В табл. 7 сводятся результаты расчётов капитальных затрат и эксплуатационных расходов по вариантам вскрытия.

Таблица 7

Результаты расчётов по вариантам вскрытия

№ п.п.	Вид затрат	Варианты
		первый	второй
1. 2.	Капитальные затраты, тыс. руб. Эксплуатационные расходы, тыс. руб.

Если по обоим видам затрат предпочтительнее получается какой-то один вариант, то выбор осуществляется по табл. 7. Если один из вариантов по капитальным затратам дешевле, однако по эксплуатационным расходам дороже второго варианта, то выбор варианта должен производиться по приведённым затратам, которые определяются по формуле:

, руб/т (21)

где Э - эксплуатационные расходы, тыс руб.; К - капитальные затраты, тыс. руб.; Е - нормативный коэффициент эффективности капитальных вложений (для горнорудной промышленности составляет 0,12); А - производственная мощность рудника, тыс.т/год.

За наиболее эффективный принимается вариант с минимумом приведенных затрат на величину > 5%. Если разница в приведённых затратах между вариантами по второму варианту менее5 %, то варианты считаются экономически равноценными. В таком случае по техническим соображениям может быть принят тот или иной вариант. Как правило выбирается способ вскрытия с минимальным сроком строительства выработок.

РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА

1. Агошков М.И., Борисов С.С., Боярский В.А. Разработка рудных и нерудных местрождений. М.: Недра. − 1983. − 423 с.

2. Воронюк А.С. Рациональные схемы и параметры вскрытия рудных месторождений. М., Наука, 1993, 248 с

3. Городецкий П. И. Основы проектирования горнорудных предприятий. − М.: Метеллургиздат. − 1955. – 414 с.

4. Единые правила безопасности при разработке рудных, нерудных и россыпных месторождений полезных ископаемых подземным способом. М., Гогортехнадзор России, 2003, 260 с.

5. Именитов В.Р. Процессы подземных горных работ при разработке рудных месторождений. М.: Недра. – 1984. − 504 с.

6. Милехин Г. Г., Чуркин Е. О. Методические указания по курсовому проектированию для студентов всех форм обучения специальности 130404 «Подземная разработка месторождений полезных ископаемых». Мурманск.: МГТУ. – 2007 г. – 52 с.

7. Милехин Г.Г. Вскрытие и подготовка рудных месторождений: Учеб.пособие по дисциплине ''Вскрытие и подготовка рудных месторождений''. − Мурманск: МГТУ. − 2004. – 113 с.

8. Панин И.М., Ковалев И.А. Задачник по подземной разработке рудных месторождений. М.: Недра. – 1984. − 180 с

ПРИЛОЖЕНИЕ 1

Характеристики подземной самоходной техники

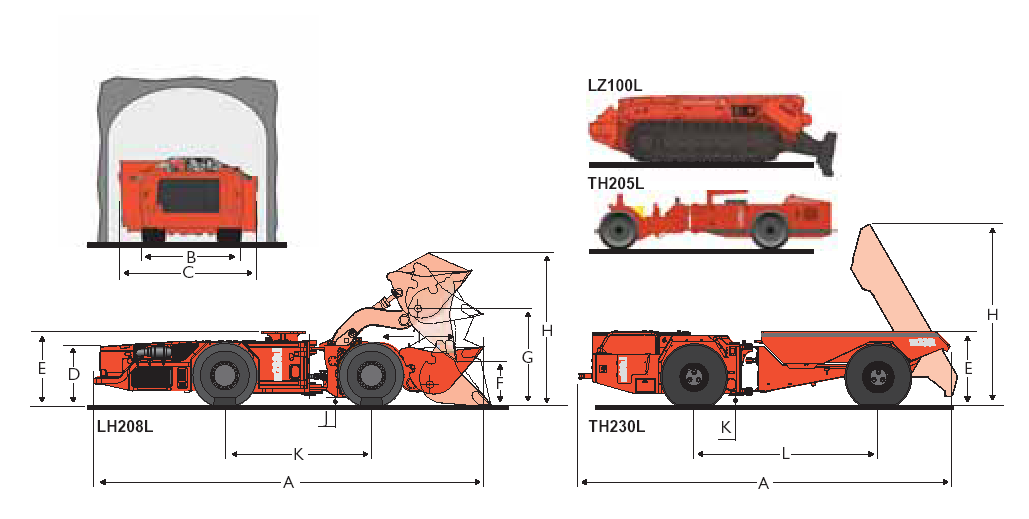

Автосамосвал «SANDVIK» (Швеция)ТН540 (TORO 40)

А.Общая длина, мм	10500
В.Ширина кузова, мм	3000
С.Общая ширина, мм	3000
D.Высота по кабине, мм	2700
E.Высота по кузову, мм	2650
F.Высота при поднятом кузове, мм	6000
G. Минимальный дорожный просвет, мм	423
H. Длина колесной базы, мм	5400
I. Длина от оси переднего моста до оси сочленения полурам, мм	1800
Радиус поворота (внутренний/внешний), мм	5100/9130
Масса, т	34.7
Вместимость кузова, куб.м	18.0
Вместимость сменных кузовов, куб.м	16.5-22.0
Грузоподъемность, т	40.0
Скорость движения, км/час	36.0
Мощность двигателя, кВт	364
Шины	28.5 х 25
Стоимость, млн.руб.	30

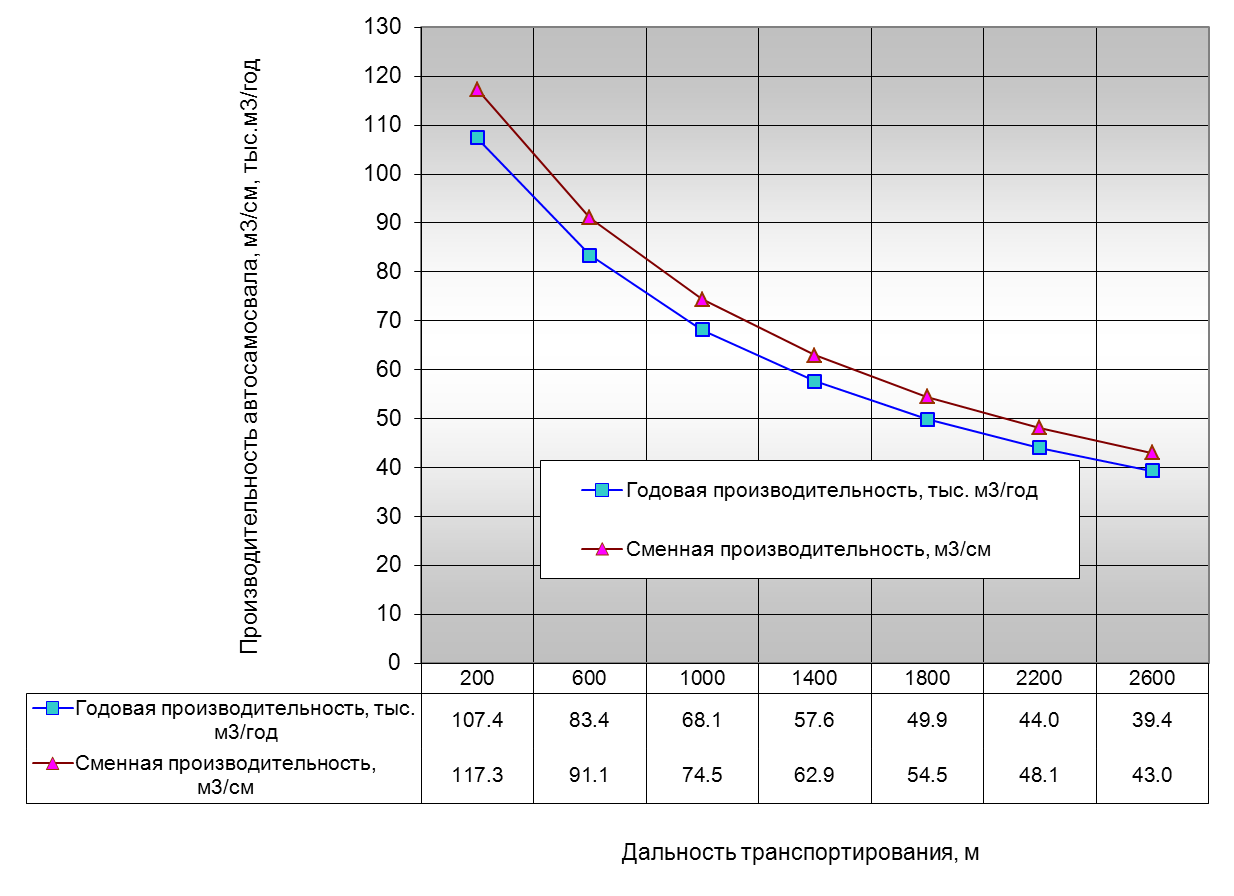

Производительность автосамосвала Toro 40 в зависимости от дальности транспортирования

LН209L(низкопрофильная ПДМ) TORO 400 LP

А.Общая длина, мм	9240
В.Ширина по раме, мм	2400
С.Общая ширина, мм	3100
D.Высота по задней полураме, мм	1600
E.Общая высота, мм	1700
F.Высота до режущей кромки ковша при разгрузке, мм	1740
G.Высота до поворотного пальца при разгрузке, мм	3300
H.Максимальная высота при поднятом ковше, мм	5000
I. Вынос ковша при разгрузке от переднего колеса, мм	1440
J.Минимальный дорожный просвет, мм	294
K. Длина колесной базы, мм	3500
Радиус поворота (внутренний/внешний), мм	3100/6800
Масса, т	24.3
Вместимость ковша, куб.м	4.6
Вместимость сменных ковшей, куб.м	4.0-5.4
Грузоподъемность, т	9.6
Скорость движения, км/час	23.5
Мощность, кВт	170
Шины	20.5 х 25

Самоходная буровая установка SIMBA L6С

Габариты (длина х ширина х высота), мм	10140 х 2210 х 3200
Радиус поворота (внутренний/внешний), мм	3800 / 6300
Диаметр скважины, мм	89.0 – 115,0
Глубина бурения, м	51
Перфоратор	СОР 4050
Масса, т	22,6

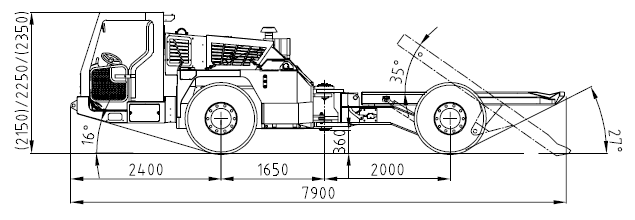

Самоходный касетный комплекс Multimec 1000

Габариты (длина х ширина х высота), мм	7900 х 2000 х 2350
Радиус поворота (внутренний/внешний), мм	3900 / 6900
Скорость движения, км/час	25
Мощность, кВт	110
Масса, т	10

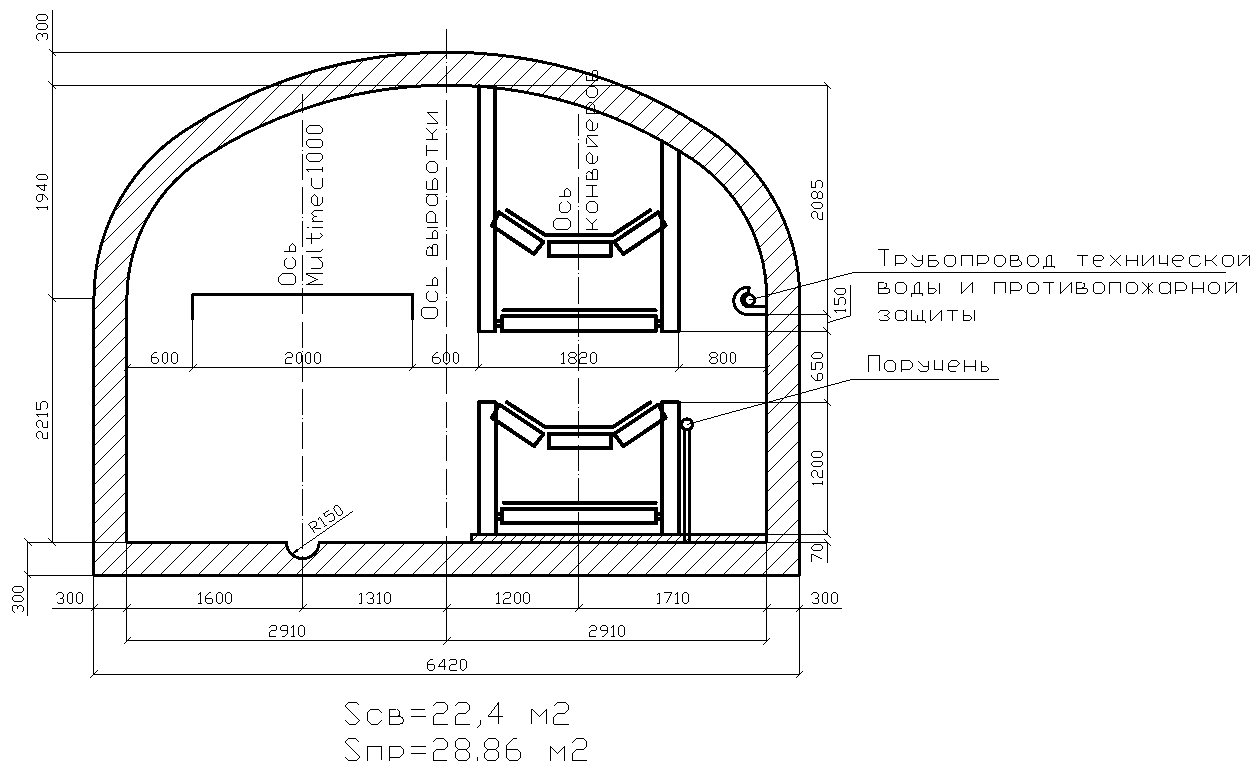

Пример поперечного сечения конвейерной выработки при обслуживании ее самоходной техникой типа Multimec 1000

Стоимость конвейерного оборудования в зависимости от годовой производительности и угла наклона конвейера

Производительность электровоза типа К28

Стоимость одного электровоза в комплекте с 13 вагонетками типа ВГ-9 составляет 250 тыс. доларов США

Удельные затраты на укладку однопутевого рельсового пути принять равными 5 тыс.руб./п.м.

Для двухпутевого пути – 10 тыс.руб./п.м.

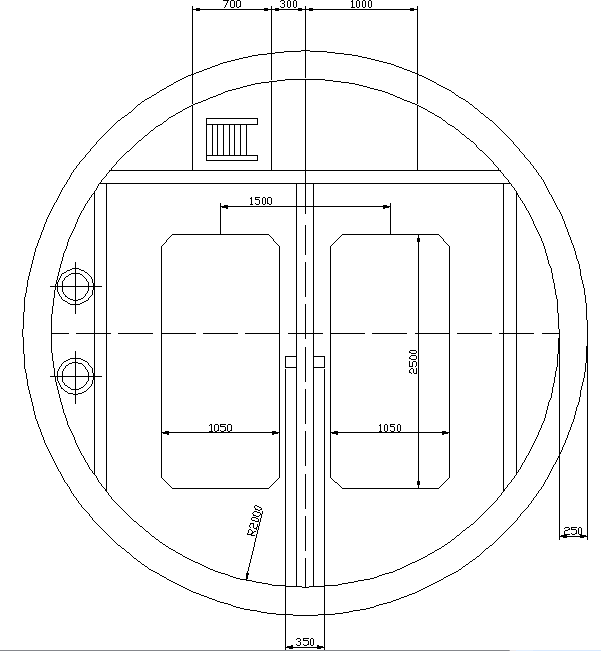

Пример: сечение скипового ствола

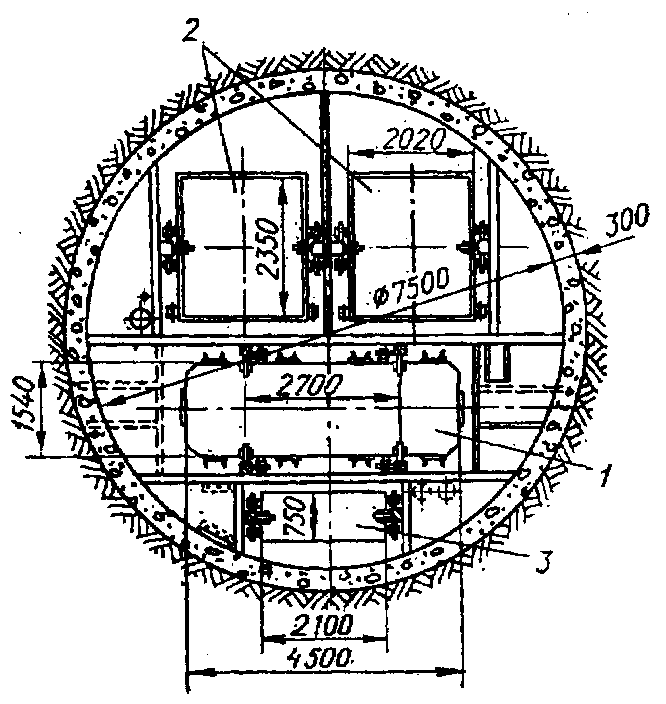

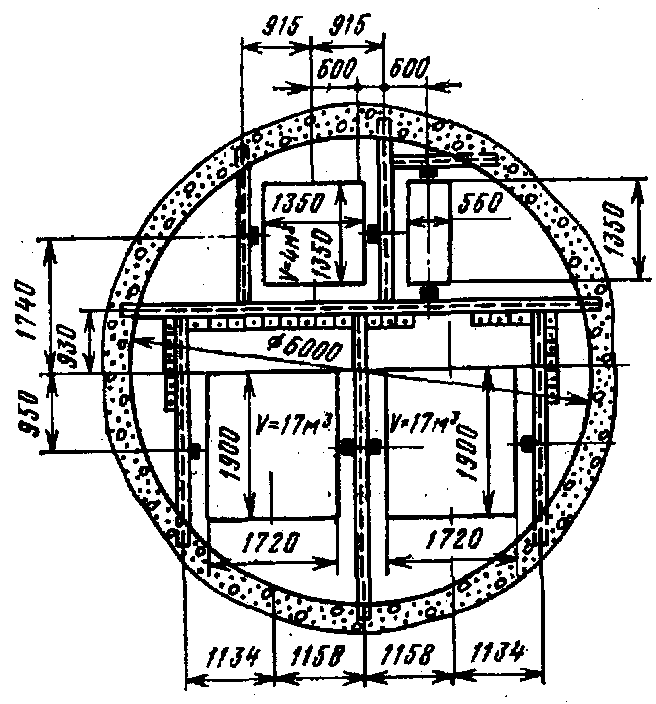

Сечение скипо-клетьевого ствола

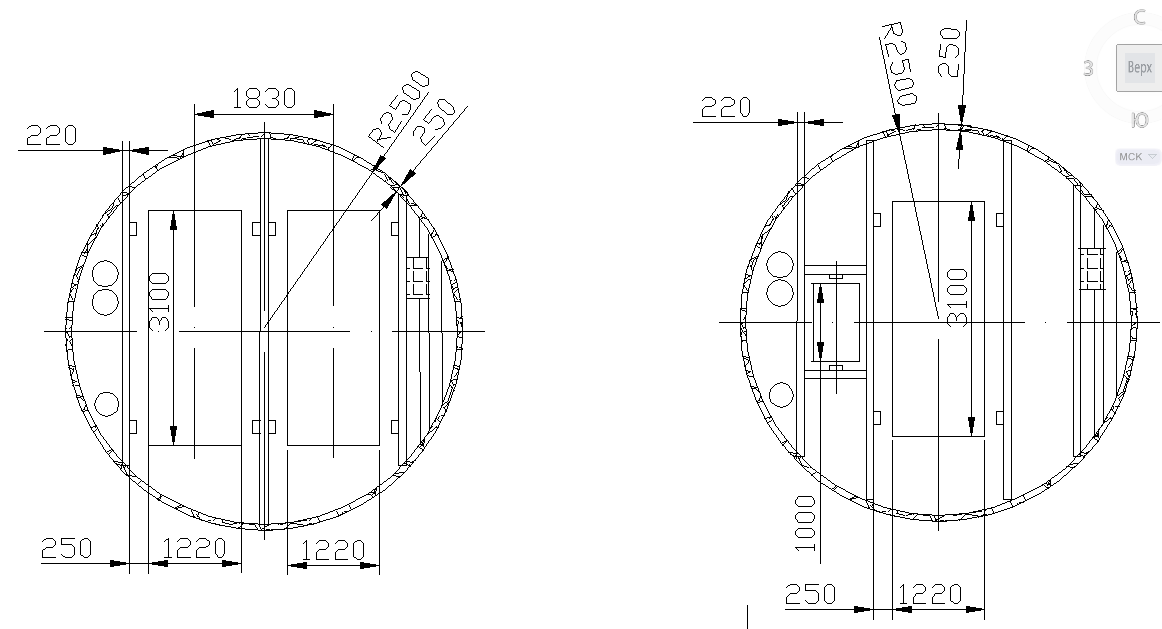

Примеры сечения Главного (слева) и Вспомогательного (справа) стволов

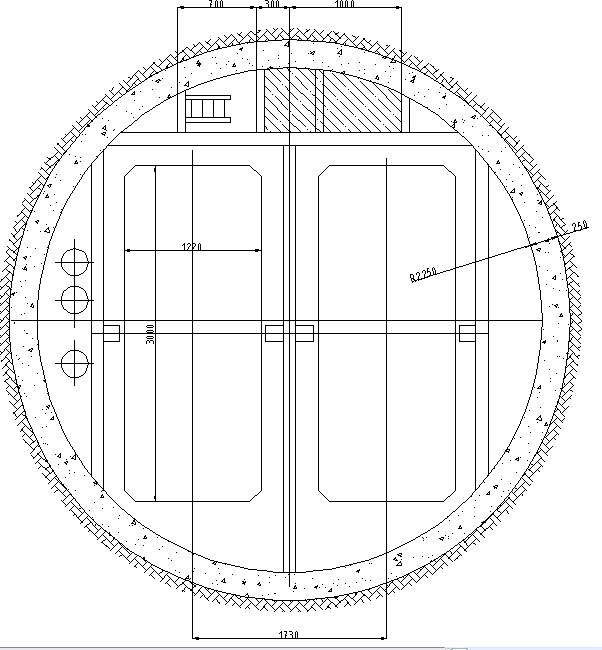

Поперечное сечение скипового ствола

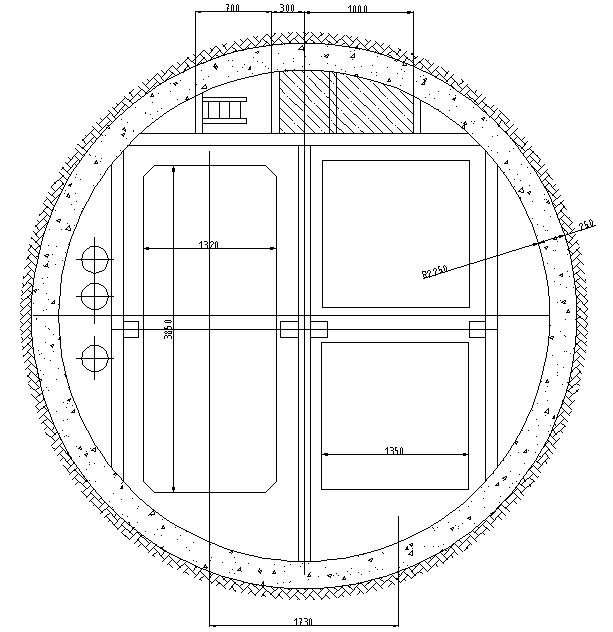

Сечение скипо-клетевого ствола	Сечение скипового ствола

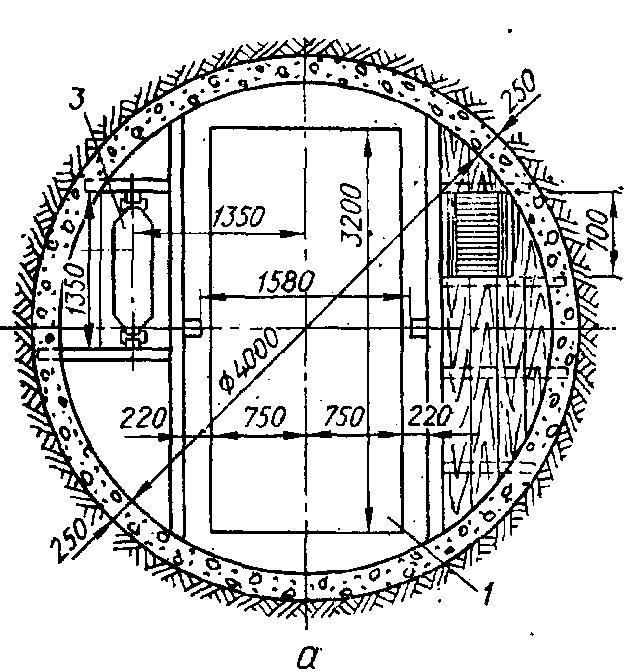

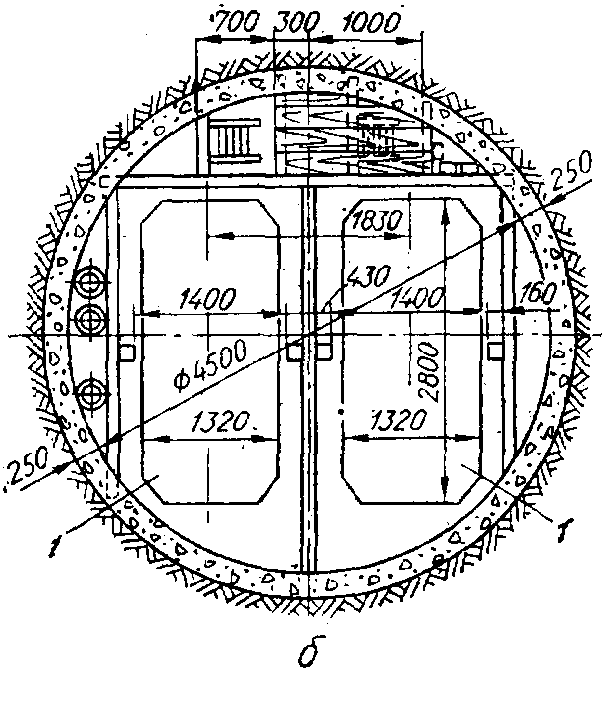

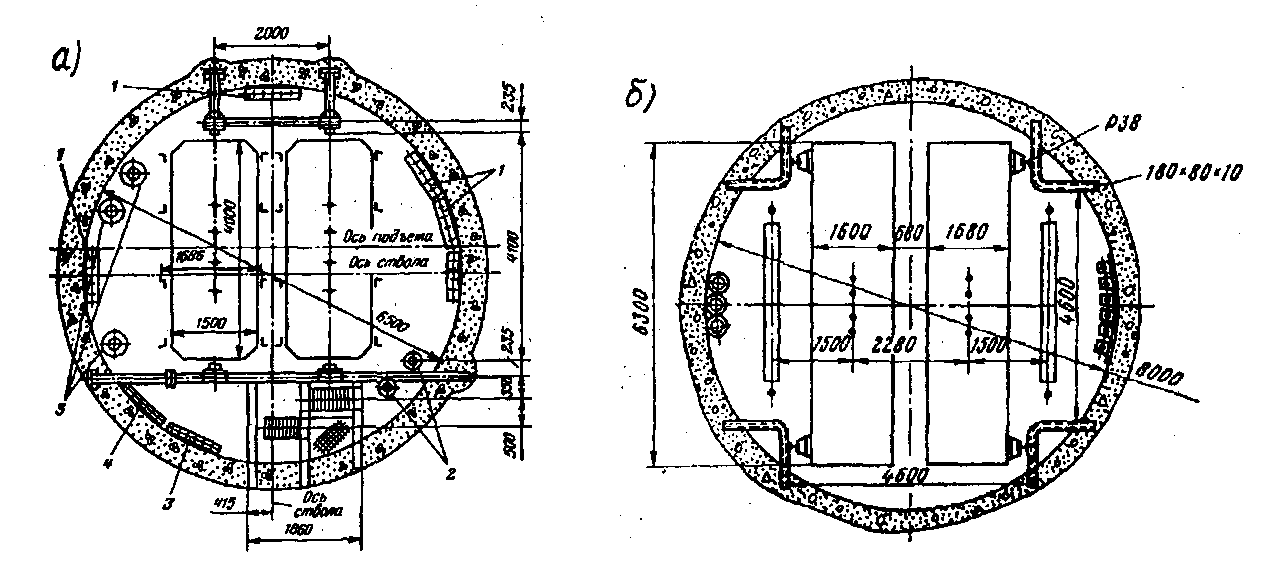

Сечение вертикального ствола с двумя клетями с зависимым (а) и независимым (б) подъёмами.

Сечение скипового ствола

Сечение склетьевого ствола
