2.5. Обработка и анализ полученных результатов
Все информативные данные были сведены в одну таблицу. Все параметры были распределены в зависимости от угла поворота размагничивающего колеса (положения датчика на образце).
.
Таблица 7
Информативные данные, снятые в течение всего эксперимента
|
|
|
намагниченное состояние образцов |
Состояние образцов по сле размагничивания |
||||
l, мм |
град. |
мТ |
09Г2С, А/м |
Ст.3, А/м |
Неизв., А/м |
09Г2С, А/м |
Ст.3, А/м |
Неизв., А/м |
0 |
480 |
16,77 |
322 |
165 |
164 |
-39,1 |
14,8 |
4,1 |
10 |
468 |
13 |
312 |
163 |
166 |
-7,01 |
29,3 |
26,7 |
20 |
456 |
10,21 |
308 |
150 |
163 |
39,1 |
40,2 |
47,3 |
30 |
444 |
8,17 |
305 |
146 |
155 |
68,2 |
56,5 |
61,3 |
40 |
432 |
6,39 |
305 |
158 |
152 |
91,3 |
70,7 |
73,5 |
50 |
420 |
5,46 |
308 |
158 |
149 |
128 |
82,2 |
81,2 |
60 |
408 |
4,72 |
312 |
164 |
150 |
153 |
94,3 |
95,7 |
70 |
396 |
4,33 |
315 |
165 |
148 |
172 |
93,2 |
103 |
80 |
384 |
3,85 |
327 |
164 |
148 |
189 |
104 |
99,2 |
90 |
372 |
3,48 |
319 |
163 |
145 |
185 |
109 |
100 |
100 |
360 |
3,46 |
309 |
152 |
154 |
174 |
101 |
108 |
110 |
348 |
3,66 |
294 |
142 |
152 |
174 |
99,2 |
112 |
120 |
336 |
3,76 |
301 |
135 |
155 |
174 |
88,9 |
116 |
130 |
324 |
3,93 |
319 |
135 |
156 |
187 |
89,7 |
115 |
140 |
312 |
4,14 |
319 |
144 |
159 |
182 |
96,6 |
114 |
150 |
300 |
4,66 |
315 |
152 |
155 |
176 |
100 |
106 |
160 |
288 |
5,29 |
319 |
161 |
152 |
162 |
100 |
97,3 |
170 |
276 |
6,13 |
312 |
165 |
152 |
136 |
96,5 |
92,2 |
180 |
264 |
7,43 |
303 |
164 |
149 |
108 |
89,7 |
80,2 |
190 |
252 |
9,5 |
302 |
159 |
154 |
79,5 |
75,8 |
72,5 |
200 |
240 |
11,7 |
314 |
164 |
155 |
55,1 |
66,3 |
61,9 |
210 |
228 |
16,2 |
323 |
163 |
152 |
30,6 |
50,8 |
40,9 |
220 |
216 |
20,6 |
323 |
165 |
154 |
-23,6 |
37 |
18,6 |
230 |
204 |
29 |
327 |
172 |
152 |
-61,1 |
-8,3 |
-3,6 |
240 |
192 |
35,5 |
323 |
171 |
158 |
-108 |
-13,5 |
-25,6 |
250 |
180 |
41,7 |
305 |
189 |
157 |
-142 |
-23 |
-38,1 |
260 |
168 |
42,4 |
290 |
190 |
171 |
-148 |
-28,6 |
-38,1 |
270 |
156 |
37,6 |
301 |
189 |
168 |
-122 |
-17 |
-36,7 |
280 |
144 |
28,4 |
308 |
188 |
169 |
-83 |
-4,6 |
-17,1 |
290 |
132 |
21,2 |
319 |
174 |
169 |
-35 |
13,3 |
11,1 |
Таблица 7
Продолжение
300 |
120 |
16,77 |
327 |
173 |
170 |
6,3 |
33,7 |
25,8 |
310 |
108 |
13 |
319 |
174 |
180 |
52,2 |
48,5 |
55,8 |
320 |
96 |
10,21 |
308 |
166 |
179 |
71,8 |
66,7 |
68,7 |
330 |
84 |
8,17 |
283 |
168 |
178 |
87 |
80 |
88,8 |
340 |
72 |
6,39 |
291 |
170 |
168 |
110 |
89,4 |
94,4 |
350 |
60 |
5,46 |
280 |
174 |
164 |
136 |
99,2 |
91,7 |
360 |
48 |
4,72 |
293 |
164 |
162 |
162 |
100 |
93,3 |
370 |
36 |
4,33 |
301 |
162 |
154 |
188 |
109 |
94,1 |
380 |
24 |
3,85 |
304 |
151 |
151 |
204 |
104 |
96,6 |
390 |
12 |
3,48 |
319 |
158 |
150 |
196 |
111 |
100 |
400 |
0 |
3,46 |
305 |
164 |
138 |
188 |
114 |
93,3 |
Общая таблица облегчает построение графиков и дальнейший анализ полученных данных и графиков
Из графиков видно, что тангенциальная составляющая напряжённости магнитного поля изменяется по мере приближением магнита к плоскости исследуемого образца, это позволяет фиксировать коэрцитивную релаксационную силу по всей длине объекта сразу.
Рис.19 Распределение локальной намагниченности в форме полосы после воздействия обратным изменяющимся полем, как функция координаты на поверхности
Проводя дальнейший анализ полученных данных можно извлечь более подробную и чёткую картину релаксационных характеристик. Также необходим более качественный подход, на стадии разработки устройства, к подготовке образцов. Требуется изучить влияние предварительного намагничивания образцов на измерения релаксационных характеристик.

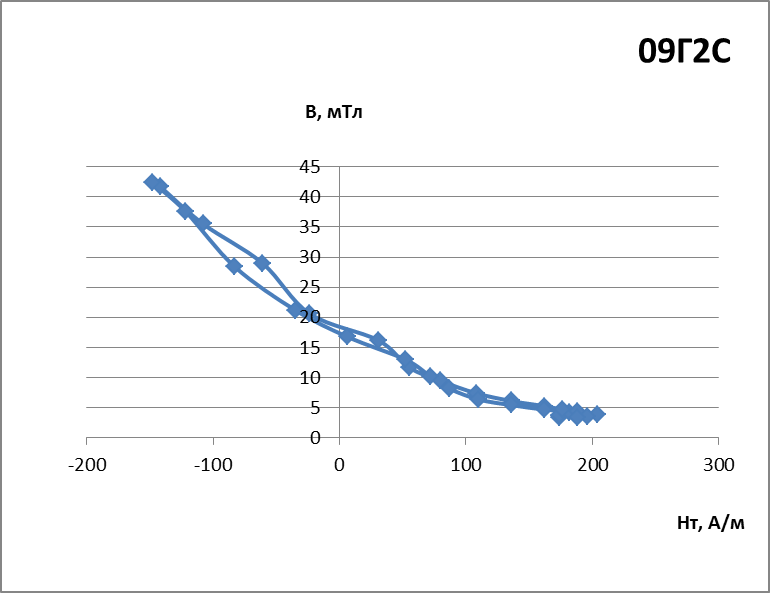

Рис.20. Зависимость напряжённости магнитного поля образца Стали 09Г2С после воздействия обратным полем колеса

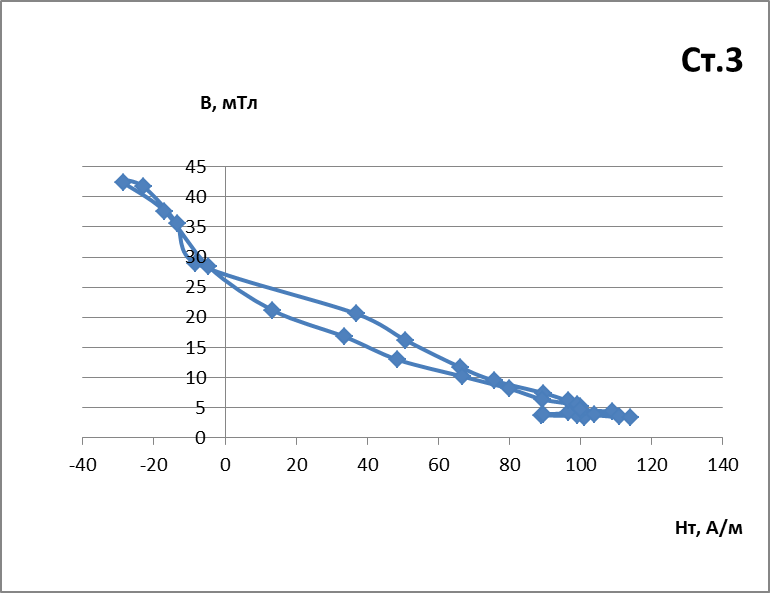

Рис.21. Зависимость напряжённости магнитного поля образца Стали 3 после воздействия обратным полем

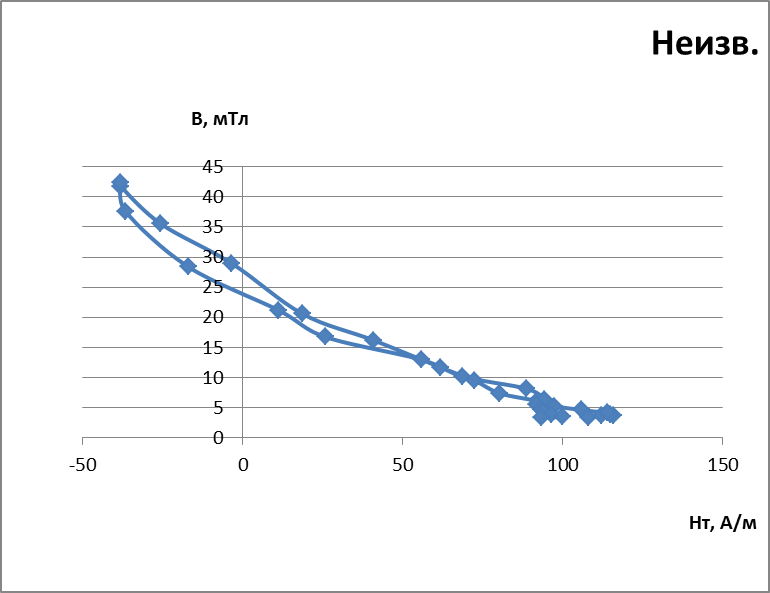

Рис.22 . Зависимость напряжённости магнитного поля неизвестного образца (Сталь 3) после воздействия обратным полем колеса
Нулевой участок на данных графиках соответствует частным точкам на релаксационной коэрцитивной силе. Полученные данные позволяют фиксировать частные релаксационные и релаксационные значения коэрцитивной силы благодаря чему мы получаем более информативный параметр, чем .
