2.5 Капитальный ремонт разрядника рвс-35

Таблица 2.3 – Типовая норма времени на капитальный ремонт разрядника РВС-35

Состав исполнителей	Кол-во	Измеритель работы		Норма времени, Нормо-ч.
Эл. Механик –1 Эл. Монтеры Т.П.: 3-го разряда – 2	3	Один комплект		7,89
Содержание работы			Учтенный объем работы на измеритель		Оперативное время на учтенный объем работы, нормо-мин
1. Открепление и снятие с конструкции			1 комплект		159
2. Транспортировка разрядника в мастерскую и к месту установки			То же		51
3. Установка и закрепление разрядника на конструкции			То же		179

Применяемые приборы, инструмент, приспособления и материалы: полиспасты, стропы, ключи гаечные, тележка

3 Техническое обслуживание и ремонт выпрямителя пвке-2

3.1. Разработка схемы подключения выпрямителя пвке-2

3.2 Конструктивное исполнение и основные параметры ПВКЕ-2

Агрегаты ПВКЕ-2 состоят из 12 шкафов полуфаз с естественным воздушным охлаждением, а также шкафа с контурами RC и блоком разрядников. Они пред­назначены для наружной установки на передвижных и стационарных тяговых подстанциях. Завод выпускает агрегаты для ра­боты по схеме две обратные звезды с уравнительным реактором. Шкафы полуфаз соединены по два последовательно. В случае ис­пользования агрегатов для работы по мостовой схеме шкафы со­единяют по два параллельно.

Основные технические данные агрегата следующие:

Номинальное выпрямленное напряжение ........ 3300 В

Максимальное допустимое выпрямленное напряжение . . 4000 В

Номинальный выпрямленный ток ............ 3000 А

Допустимые перегрузки по току:

в течение 15 мин I раз в 30 мин ......... 25% (3750А)

1 мин 1 раз в 2 ч ........... 50% (4500А)

Допустимая амплитуда перенапряжений:

на стороне постоянного тока, не более ....... 9000 В

анод-катод, не более ............... 16000В

Разрядники включены между выводами вентильных обмоток и нулевым выводом преобразовательного трансформатора в схе­ме две обратные звезды с уравнительным реактором и между выводами вентильных обмоток в трехфазной мостовой схеме. Чтобы обеспечить ограничение перенапряжений до допустимого уровня, необходимо применять разрядники с пробивным напря­жением 7—8 кВ. Параметры контуров RC выбраны из расчета работы с преобразовательными трансформаторами, имеющими ток холостого хода до 8%.

В агрегатах применены лавинные диоды ВЛ200 группы А и Б по ГОСТ 10662—69 с классификационным прямым падением напряжения до 0,6 В или с прямым падением до 1,2 В по ГОСТ 10662—73.

Число параллельных столбов равно пяти, т. е. их столько же, сколько в агрегатах с принудительным Охлаждением. Число пос­ледовательно соединенных диодов в каждом столбе полуфазы зависит от их класса и принимается: при диодах 10-го класса равным семи, 9-го — восьми и 8-го — девяти. Соединены диоды по схеме рис. 108, б. Схема соединений максимально упрощена, защита и сигнализация о пробое диодов в ней не предусмотрены. Шкаф полуфазы (рисунке 3.2) разработан МЭЗ ЦЭ МГТС и ЦНИИ МПС. В шкафу / на нейтральном каркасе 4 смонтированы блоки диодов с охладителями 2.

Нейтральный каркас изолирован от шкафа опорными изоля­торами ОФ-10-2000. Охладители собраны в блоки по пять штук, скреплены шпильками, имеющими изоляционные прокладки, и установлены на изоляторы 5. Блоки расположены в шкафу сту­пенчато, что обеспечивает лучшие условия охлаждения диодов и свободный доступ к ним при осмотрах и ремонтах. В случае при­менения диодов 8-го класса устанавливают девять блоков: шесть внизу и три вверху (как показано на рисунке 3.2). При дио­дах 9-го класса один из трех блоков верхней группы не устанав­ливают, при диодах 10-го класса не устанавливают три блока

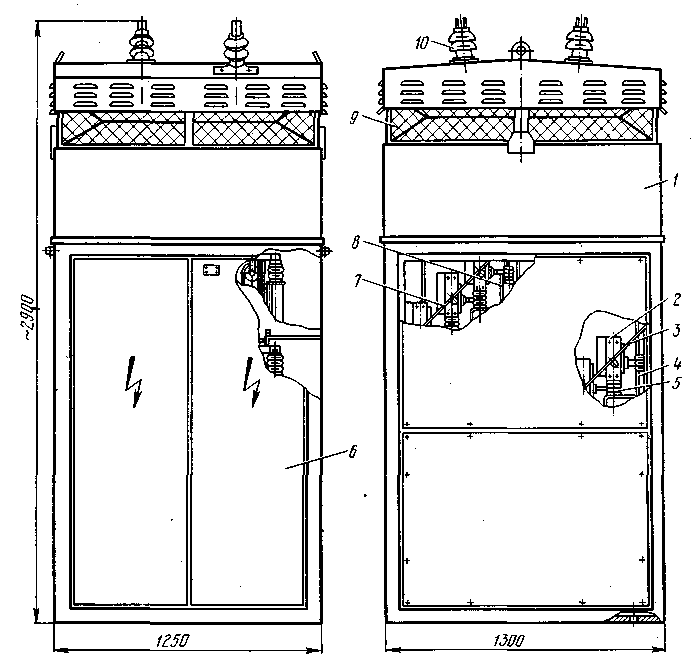

Рисунок 3.2- Полуфаза агрегата с естественным воздушным охлаждением

верхней группы и добавляют седьмой блок к нижней группе. На крыше шкафа расположены проходные изоляторы 10 типа ПИ-10/1000-750. В нижней части шкафа имеется вентиляционное отверстие, закрытое сеткой, а в верхней части — диффузор 9, предотвращающий попадание внутрь шкафа воды, снега. Две­ри 6 снабжены блокировочным замком и конечным выключате­лем ВПК-2110.

Охлаждающий воздух поступает через отверстие внизу шка­фа и выходит через диффузор 9. Для направления потока охлаж­дающего воздуха служат стеклотекстолитовые экраны. Нижний 3 и верхний 7 боковые экраны препятствуют прохождению воз­духа между охладителями и боковыми стенками шкафа, благо­даря чему этот поток проходит через охладители.

Для того чтобы исключить взаимный подогрев блоков венти­лей, расположенных в нижней и верхней группах, установлен отражатель 8. Интенсивность естественной тяги воздуха зависит от расстояния между верхним рядом вентилей и диффузором:

чем больше это расстояние, тем больше тяга, меньше тепловое сопротивление охладителя и больше нагрузочная способность аг­регата.

Для обеспечения свободного доступа воздуха шкафы следу­ет устанавливать на подставке высотой не менее 600 мм. При ус­тановке выпрямителя в закрытом помещении необходимо обес­печить отвод тепла из него.

Блок разрядников расположен в шкафу с контурами RC и выполнен в виде металлического шкафа высотой 500 мм, основа­ние его имеет такие же размеры, как основание шкафа RC.

В шкафу размещены шесть разрядников с дугогасительной камерой и резистором линейного сопротивления. Для осмотра разрядников сбоку предусмотрены откидные двери, снабженные выключателем ВПК-2110. Выводы вентильных обмоток преобра­зовательного трансформатора подсоединяют к шести проходным изоляторам, установленным на крыше, нулевой вывод — к изо­лятору, расположенному сбоку.

Для стационарных тяговых подстанций блочного исполнения ПКБ ЦЭ разработан блочный вариант агрегата БВКЕ. Он сос­тоит из двух блоков с полуфазами (по шесть полуфаз на каж­дом) и шкафа с контурами ,RC и блоком разрядников, установ­ленных на общем рамном основании; предусмотрена возможность установки на этом основании и конструкции для разъединителей. На блоках имеется конструкция под ошиновку, которая допуска­ет различное подсоединение шин в зависимости от варианта ис­полнения подстанции.
