25. Определение времени подачи воды в борозду по элементам техники полива и водопроницаемости воды.

t = mal/3,6 q; где: m – поливная норма; l – длина борозды; a – расстояние м/у бороздами; q – расход воды, подаваемый в борозду (q= wV_доп, л/с, w – площадь сечения борозды, м²; V_доп – допустимая скорость движения воды в борозде, л/с)

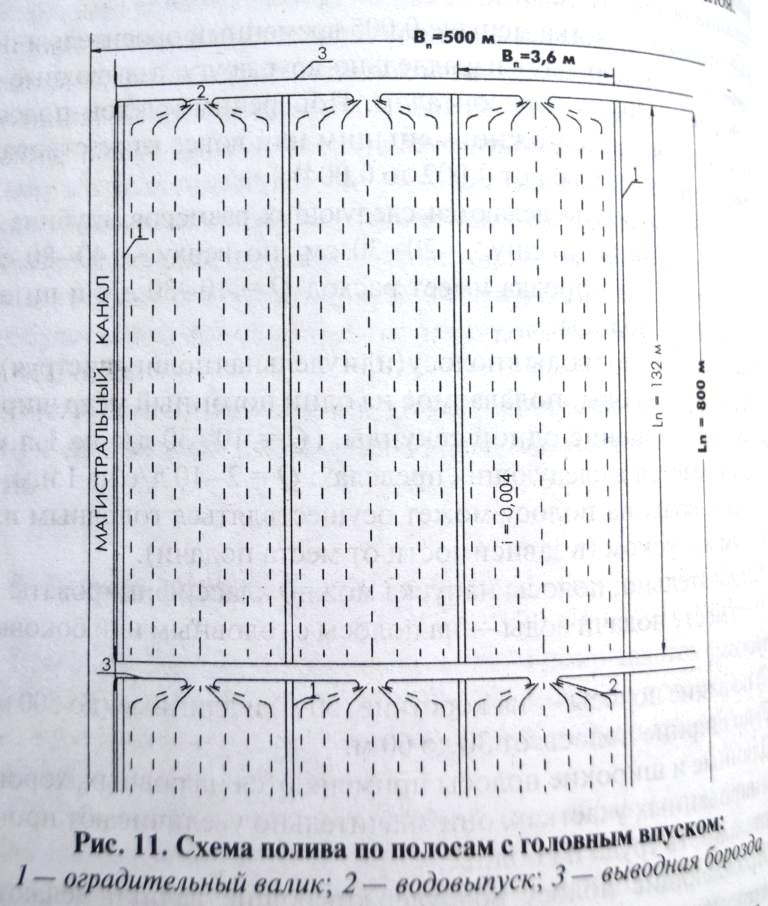

26. Полив по полосам, определение элементов техники полива.

Для к-р сплошного сева и плодовых на выровненном рельефе. Вода движется по пов-сти почвы небольшим слоем. Чтобы более равномерно распределить воду по пов-сти, поливной участок разбивают невысокими валиками (h=10-15см) на полосы. Полосы нарезают вдоль склона, продольный i=0,02-0,0005, лучше 0,01-0,001. поперечного уклона не должно быть. При движении по поверхности полосы с небольшой скоростью вода впитывается в почву. Полосы ┴ горизонталям. Вода из временного оросителя в выводную борозду-> полосой напуска. Ширина поливных полос : ширине захвата сеялки. Длина полос до 500м, ширина 10-12 м при ровной поверхности и 4-8 при неровной. Чем тяж почва и больше i, тем длиннее.

Эл-ты техники полива (на 1м ширины полосы!!!):

Расход воды в полосу:

Qп=q*b= л/с

q – удельный расход воды на 1м ширины полосы (4-12л/с на 1м), b – ширина полосы (м).

3600*q*tп=mп*lп. tп – продолжит подачи воды на полосу при расчетной поливной норме слоем m, mп- слой воды в полосе, м,

27. Полив затоплением при орошении риса и при промывке засолённых земель.

При промывке засоленных почв: почвы промывают в осенний период, когда ГВ стоят глубоко, поле заранее вспахано, забороновано, разделено на делянки – чеки (до 0, 25 га)М_пр=М_н+М_в. Норма для промывки равна норма на насыщение плюс норма на вытеснение. Образовавшейся раствор отводится дренажем за пределы осушаемой территории. Разовые промывные нормы: 1500 – 1800 м³/га на легких, 2000 – 2500 м³/га на тяжелых. Для рассоления солонцов, где высокое сод.Na в ППК, необходимо промывку сочетать с гипсованием. (доза 3 – 20 т/га ). Орошаемую площадь разделяют водоудерживающими земляными валами h=50см, а отдельные участки - чеки. Уклон < 0,002,Sчеков 2-5 га. S поля разделяют на несколько поливных карт, карту разделяют поперечными валами с пологими откосами на чеки. i пов-сти=0,002-0,0002. Чеки прямоугольные. Для быстрого затопления чеков строят ороситель-сброс, по кот вода подается в чек и сбрасывается с него.

1. Участковый оросит канал. 2. Ороситель-сброс. 3. Дорога по земляному валу. 4.Участково-сбросной канал. 5. Водовыпуск из оросит канала в чек. 6. Водовыпуска из чека в оросит канал.

28. Насосная станция, её элементы и расчёт мощности.

Насосная станция состоит из двигателя, насоса, присоединенного напорного водоподъемного трубопровода. Осуществляет подъем воды из водоприемника для подачи на орошаемый участок. Насосы бывают погружные и сухие. Для подбора насоса Необходимо знать расчетный расход, полный напор. Н_п = Н_в + Н_н , мощность насоса:

N_н = где:Q_н – производительность насоса, л/с;Н_н – полный напор, обеспечиваемый насосом, м;_н – коэффициент полезного действия насоса, в долях;102 – переводной коэффициент из л.с. в кВт. Мощность двигателя: N_двиг. = 1,15  N_н По каталогу подбираем к насосу электродвигатель: мощность электродвигателя соответствовала расчётной мощности (N_двиг.), а частота вращения валов насоса и электродвигателя не отличались более, чем на 50 об./мин.

H_полн = H_нагн + H_всас
