5.2Расчет железобетонных элементов по деформациям
Расчет железобетонных конструкций по деформациям производят с учетом эксплуатационных требований предъявляемых к конструкции.
Расчет по деформациям производят на действие:
постоянных, временных длительных и кратковременных нагрузок при ограничении деформаций технологическими или конструктивными требованиями.
постоянных и временных длительных нагрузок при ограничении деформаций эстетико-психологическими требованиями.
Значения предельно допустимых деформаций принимают по СНиП 2.01.07-85* и нормативным документам на отдельные виды конструкций.
Расчет железобетонных элементов по прогибам
Расчет железобетонных элементов по прогибам производят из условия:
,
где
- прогиб элемента от действия внешней
нагрузки;
- значение предельно допустимого прогиба
железобетонного элемента.
Прогибы железобетонных конструкций определяют по общим правилам строительной механики в зависимости от изгибных, сдвиговых и осевых деформационных характеристик железобетонных элементов в сечениях по его длине (кривизны, углов сдвига, относительных продольных деформаций).
В тех случаях, когда прогибы железобетонных элементов, в основном, зависят от изгибных деформаций, значение прогибов определяют по кривизне элемента.
Прогиб железобетонных элементов, обусловленный деформацией изгиба, определяют по формуле:
,
где
- изгибающий момент в сечении x
от действия единичной силы, приложенной
в сечении, для которого определяется
прогиб, в направлении этого прогиба.
- полная кривизна в сечении от внешней
нагрузки, при которой определяется
прогиб.
В общем случае приведенную выше формулу можно реализовать путем разбиения на ряд участков, определяя кривизну на границах этих участков (с учетом наличия или отсутствия трещин и знака кривизны) и перемножения эпюр моментов и кривизны по длине элемента, принимая линейное распределение кривизны в пределах каждого участка.
Для изгибаемых элементов постоянного сечения, имеющих трещины на каждом участке, в пределах которого изгибающий момент не меняет знак, допускается вычислять кривизну для наиболее напряженного сечения и принимать для остальных сечений такого участка кривизны изменяющимися пропорционально значениям изгибающего момента.
В этом случае, для свободно опертых и консольных элементов максимальный прогиб определяют по формуле:
,
где
- полная кривизна в сечении с наибольшим
изгибающим моментом.

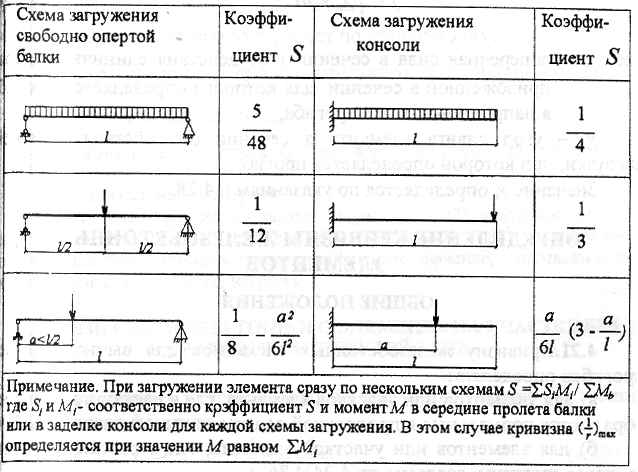

- коэффициент определяемый по таблице
4.3.
