Параллельное соединение

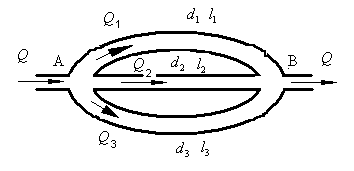

При параллельном соединении участков трубопровода жидкость, подходя с общим расходом Q к точке их разветвления А, распределяется по параллельным участкам (ветвям, ответвлениям) и далее снова собирается в точке их соединения В, рис. 3.2.

При параллельном соединение обычно задается

1.Суммарный расход до точки разветвления,

2. Основные данные для каждой ветви, т.е. длина, диаметр, абсолютная широховатость поверхности стенки, коэффициенты местных сопротивлений , которые есть на ветви.

Основными задачами гидравлического расчета параллельного соединения являются:

1.Определение расходов Q₁, Q₂, Q₃, …, Q_n, на отдельных участках, соединенным параллельно.

2.Определение потерь напора Δh между точками А и В, на каждом участке.

При решении задачи используется очевидное условие: суммарный (общий) расход Q равен сумме всех расходов во всех ветвях, т.е.

(3.4)

= Q₁+ Q₂ + Q₃+…+ Qn,

Для дальнейшего решения задачи представим, что в точках А и В установлены пьезометры (трубки, в которых жидкость поднимается на высоту, пропорциональную давлению в точке присоединения); так как концы всех трубопроводов соединяются в одних и тех же точках А и В, то потери на всех этих участках (ветвях) параллельного соединения одинаковы и равны Δh (Δh – разность показаний пьезометров установленных в точках А и В). Поэтому справедливо следующие равенство

(3.5)

h = Δh₁ = Δh₂ = Δh₃ = …= Δh_n

Система уравнений (3.4) и (3.5) является исходной при решении задачи о параллельном соединении.

На практике для расчета параллельного соединения часто используют метод характеристик; изложим его для дальнейшего применения при решении задачи 3.1 (число ветвей равно трем). При применении этого метода коэффициенты сопротивления трения параллельных ветвей не задается. Известными величинами являются: общий расход Q, диаметры труб ветвей , длина трубы каждой ветви , величины абсолютной шероховатости к (они определяются по таблицам исходя из материала труб). Решение задачи производится графическим способом , поэтому желательно для повышения точности результатов применять миллиметровую бумагу.

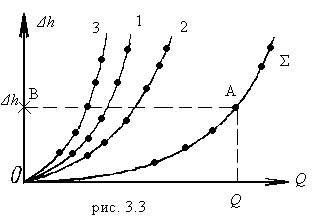

Для решения задачи в данном случае на графике Δh– Q производится построение характеристик всех трех ветвей, рис.3.3. Напомним, что для построения характеристик любой из трех ветвей назначается произвольно от 4 до 8 расходов и по назначенному произвольным образом расходу находится значение потерь Δh по формуле:

где l-длина ветви; d- диаметр трубы ветви; V=Q/S, S- площадь сечения трубы; Q-назначенный расход.

Таким образом, на одном графике строятся все три характеристики.

Далее, при некотором произвольном значении Δh проводится горизонтальная прямая и вдоль нее суммируются расходы всех трех характеристик; в результате на графике появится точка . Таких точек (при различных значениях Δh) необходимо найти 5-6 и по ним построить результирующую кривую. Она по своему смыслу выражает зависимость потерь Δh от суммарного (общего) расхода Q. Но общий расход Q задан, поэтому откладывается его значение на горизонтальной оси Q, проводят перпендикуляр до пересечения с суммарной кривой и в точке пересечения находят соответствующие значение Δh (расходы в ветвях находят по точкам пересечения горизонтальной прямой А-В с характеристиками ветвей).

Задача 3.2. В водопроводной сети есть участок А-В с тремя параллельными ветвями (рис. 3.4). Определить потерю напора на каждой ветви (на участке А-В) и расходы в ветвях Q_1,Q_2,Q_3,если общий расход в магистрали равен Q. Диаметры d и длины участков l заданы. Трубы стальные новые. Задачу решить методом характеристик. Принять кинематический коэффициент вязкости равным . Рекомендуется все длины выражать в см; при этом .

Рис. 3.4

№ варианта	Q, л/с	Диаметр трубы, d мм			Длины участков, l, м
№ варианта	Q, л/с
1	150	150	200	100	200	100	50
2	160	89	120	150	80	60	70
3	170	110	200	50	50	60	100
4	155	120	150	200	200	100	125
5	120	100	50	89	150	120	130
6	100	100	89	50	110	120	50
7	80	89	50	120	150	200	100
8	90	150	80	200	50	80	90
9	70	80	50	65	60	75	90
10	60	100	89	50	65	75	120
11	100	120	89	100	100	50	40
12	110	100	150	200	150	60	40
13	50	50	60	89	60	70	80
14	40	70	89	50	20	30	40
15	30	89	60	50	40	50	50
16	20	35	40	50	60	75	60
17	10	15	20	50	20	30	60
18	40	50	60	100	100	200	100
19	30	100	60	89	50	80	100
20	36	89	100	50	100	80	60
21	22	70	80	95	100	80	50
22	18	150	100	40	70	20	80
23	32	80	75	90	70	100	150
24	16	100	89	40	120	20	100
25	10	50	100	89	60	80	90
26	12	50	89	60	80	100	150
27	14	50	100	50	300	200	50
28	16	70	80	50	200	50	100
29	25	90	70	50	60	200	100
30	50	50	70	60	200	100	80
31	62	40	50	100	70	80	200
32	74	70	89	100	60	70	150
33	82	120	100	70	80	90	200
34	84	120	89	60	120	200	50
35	80	80	90	100	300	200	100
36	96	60	50	40	50	60	120
37	30	50	89	50	120	100	200
38	50	80	70	60	50	200	100
39	70	70	80	100	50	120	150
40	20	100	80	80	60	120	200
41	26	100	80	70	70	80	150
42	36	80	100	100	120	60	80
43	42	120	80	60	140	100	120
44	54	80	80	120	140	150	200
45	66	100	200	50	120	100	140
46	80	60	80	120	150	200	100
47	82	60	80	100	150	100	120
48	64	80	70	60	120	150	100
49	76	120	100	80	160	100	80
50	80	80	200	50	60	60	120

51	89	50	70	30	120	100	30
52	98	75	50	45	30	50	200
53	110	100	50	120	210	200	150
54	106	150	200	80	200	180	100
55	122	150	100	100	210	180	150
56	115	100	80	40	200	150	150
57	118	50	100	150	40	100	80
58	200	150	85	90	40	120	50
59	156	200	100	110	50	70	80
60	88	100	50	50	300	70	20
61	90	45	100	40	40	50	100
62	102	100	80	70	100	50	50
63	164	120	100	58	100	200	50
64	108	110	100	50	120	70	80
65	72	70	80	50	30	40	50
66	96	50	70	70	50	40	30
67	82	70	50	50	70	85	90
68	66	50	40	40	100	120	80
69	50	30	25	50	30	100	80
70	42	40	50	30	90	20	40
71	18	50	25	50	50	70	70
72	24	50	40	25	60	75	50
73	36	50	70	50	100	80	90
74	44	40	32	25	100	85	55
75	40	50	40	70	110	29	100
76	56	40	40	30	100	80	90
77	60	30	40	25	80	90	80
78	72	50	40	30	90	80	70
79	150	150	140	100	30	40	50
80	140	89	120	150	60	30	20
81	130	110	120	100	50	60	70
82	120	100	50	50	70	80	90
83	100	80	50	120	40	56	72
84	90	110	100	70	70	80	92
85	80	150	80	100	80	60	52
86	70	100	80	80	72	80	56
87	60	80	60	70	74	82	90
88	50	80	50	65	74	82	30
89	40	100	89	50	70	90	50
90	50	110	80	60	48	50	56
91	60	150	80	50	70	100	110
92	56	100	70	60	80	90	104
93	40	120	100	80	40	50	76
94	54	110	100	90	48	58	78
95	42	120	100	100	29	36	44
96	60	130	100	89	40	50	70
97	74	140	150	100	29	39	50
98	25	89	89	90	60	75	100
99	40	120	130	100	120	130	90
100	50	120	130	80	90	120	110
