2.6.2 Расчёт механической характеристики двигателя постоянного тока
независимого возбуждения (ДПТ НВ)
Формула для механической характеристики ω ( М) ДПТ независимого (параллельного) возбуждения имеет вид:
(2.48)
где U - напряжение, приложенное к якорю;
k - конструктивный коэффициент двигателя;
Ф – магнитный поток двигателя;
ω и М – угловая скорость и момент двигателя;
R - полное сопротивление цепи якоря.
Из формулы (2.48) видно, что механическая характеристика ДПТ НВ представляет собой прямую линию, которую можно задать двумя точками. Первая – это точка идеального холостого хода с координатами (ω0; 0). Вторая точка - точка номинального режима двигателя с координатами (ωН ;МН).
Скорость идеального холостого хода определяется:
(2.49)

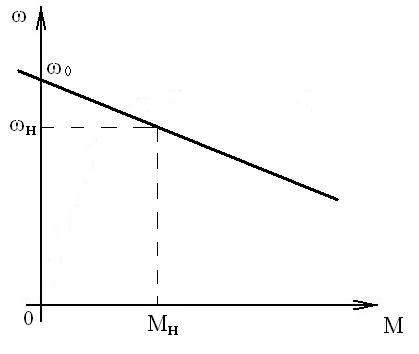

Общий вид механической характеристики ДПТ НВ показан на рисунке 2.2.
Рисунок 2.2 – Механическая характеристика ДПТ НВ.
2.7 Разработка методики наладки и эксплуатации
электропривода (ЭП)
В данном дипломном проекте необходимо:
- с учетом теоретических и практических знаний разработать мероприятия по наладке и эксплуатации ЭП;
- произвести расчет основных показателей надежности ЭП (или блока системы управления ЭП) методом среднегрупповых интенсивностей отказа;
- разработать алгоритм диагностирования ЭП (или узла ЭП).
2.7.1 Мероприятия по наладке и эксплуатации эп
При разработке мероприятий по наладке и эксплуатации необходимо указывать приборы и оборудование для проведения тех или иных наладочных и эксплуатационных операций.
Методика наладки и эксплуатации ЭП должна отразить следующие вопросы:
1) руководящие документы для разработки методики наладки и эксплуатации;
2) ознакомление с проектной документацией;
3) наладку силовой части ЭП;
4) наладку схемы управления;
5) наладку системы импульсно-фазового управления преобразователем (при наличии);
6) проверку и настройку защит ЭП:
а) защиты от внутренних коротких замыканий;
б) защиты от внешних коротких замыканий;
в) защиты от перенапряжений;
г) электронных защит ЭП (при их наличии).
7) наладку контура тока;
8) наладку контура скорости (с учетом настройки системы ЭП);
9) проверку монтажа ЭП;
10) проверку и испытание изоляции;
11) проверку заземляющих устройств;
12) проверку ЭП на холостом ходу;
13) проверку работы ЭП под нагрузкой;
14) сдачу ЭП во временную эксплуатацию (с указанием необходимых документов);
15) уточнение рабочих параметров ЭП;
16) сдачу ЭП в эксплуатацию (с указанием необходимых документов).
При разработке методики наладки ЭП необходимо приводить диаграммы процессов в контрольных точках, а также таблицу основных неисправностей ЭП с указанием возможных причин возникновения этих неисправностей и способов их устранения.
В сокращенном варианте данная методика может разрабатываться при выполнении ДП по другой тематике в разделе «Наладка и диагностика ЭП».
