2.5 Проверка электродвигателя выбранной мощности

Проверка двигателя по нагреву осуществляется методом эквивалентных величин (момента, тока, мощности) по условию:

, (2.37)

где - номинальный момент двигателя, Н·м.

Проверка двигателя по перегрузочной способности осуществляется по ус­ловию:

, (2.38)

где - максимальный момент, развиваемый двигателем, Н·м;

- наибольшее значение статического момента на нагрузочной диаграмме, Н·м;

, (2.39)

где - допустимый коэффициент перегрузки двигателя по моменту.

Проверка двигателя по пусковым условиям осуществляется по условию:

, (2.40)

где - момент, развиваемый двигателем при пуске, Н·м;

- максимальное значение статического момента при пуске, Н·м;

, (2.41)

где - кратность пускового момента.

Если эквивалентные величины превышают номинальные и не выполня­ются условия проверки двигателя по перегрузке и пуску, то в этом случае следует выбрать по каталогу двигатель большей мощности и повторить расчеты.

2.6 Расчёт механической характеристики электродвигателя

2.6.1 Расчёт механической характеристики асинхронного двигателя

Механическая характеристика асинхронного электродвигателя (АД) может быть рассчитана по упрощённой формуле Клосса:

, (2.42)

где M_К - критический (максимальный) момент АД, Н*м;

S - скольжение АД;

S_К - критическое скольжение АД.

Критический момент АД определяется по формуле:

(2.43)

где λ_m - коэффициент, характеризующий перегрузочную способность АД; задаётся в паспортных данных АД;

(2.44)

где М_Н - номинальный момент АД.

Критическое скольжение АД S_К можно определить по формуле:

(2.45 )

где S_Н - номинальное скольжение АД, определяемое по формуле:

. (2.46)

Общий вид механической характеристики асинхронного двигателя показан на рисунке 2.1.

На характеристике обычно выделяют 4 характерные точки:

1 - S = 0; ω = ω₀ ; М = 0 - точка идеального холостого хода;

2 - S = S_H; ω = ω_Н ; М = М_Н - точка номинального режима двигателя;

3 - S = S_К; М = М_К - точка критического режима двигателя;

4 - S = 1; ω = 0; М = М_КЗ = М_П - точка короткого замыкания.

Обычно для расчёта механической характеристики асинхронного двигателя задаются пределами скольжения от 0 до 1 с шагом 0,1 , подставляя их в формулу (2.42), характерные точки лучше рассчитать отдельно.

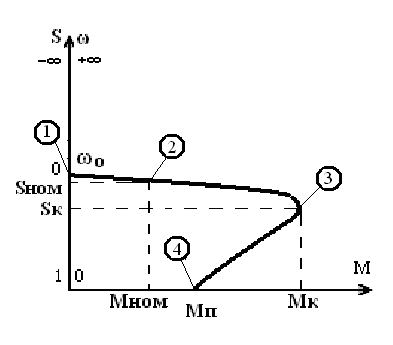

Рисунок 2.1 - Механическая характеристика АД

Пусковой момент двигателя М_П (момент короткого замыкания) можно рассчитать, зная номинальный момент АД и кратность пускового момента М_П / М_Н , которая обычно указывается в паспортных данных двигателя:

. (2.47)
