Приклад розрахунку діафрагми для вимірювання витрати рідини

Вихідні дані:

Матеріал діафрагми – 20Х18Н1ОТ;

Матеріал трубопроводу - ОХ13;

Вид трубопроводу - нові, цільнотягнуті сталеві труби;

Температура рідини перед звужувальним пристроєм, t=40 °C;

Надлишковий тиск рідини перед звужувальним пристроєм, ;

Діаметр трубопроводу при температурі 20°С,

Атмосферний тиск навколишнього середовища, ;

Найменша масова витрата рідини, що вимірюється ;

Найбільша масова витрата рідини, що вимірюється ;

Вимірювальна рідина: вода.

1. В якості звужувального пристрою вибираємо діафрагму камерну, типу ДКС-2.5-50, а в якості дифманометра вибираємо Сапфір 22-ДД з верхньою межею вимірювання витрати 5000 .

2. Поправочні множники на теплове розширення матеріалу трубопроводу і диска діафрагми визначаємо з додатку А, К_t’=1.0006; К_t=1.0004.

3. Абсолютний тиск газу перед звужувальним пристроєм знаходимо за формулою (28):

4. Внутрішній діаметр трубопроводу перед звужувальним пристроєм при температурі визначаємо за формулою (29):

5. Максимальне число Рейнольдса для верхньої межі вимірювання дифманометра визначаємо за формулою (30):

6. Допоміжну величину С визначаємо за формулою (31)

7. За визначеним С за номограмою з додатка К знаходимо значення і наближене значення .

8. Число Рейнольдса для діаметру D і витрати розраховуємо за формулою (32):

Так як ( ) при , то можна продовжувати розрахунок.

9. Визначаємо відносну шорсткість трубопроводу:

Перевіряємо граничне значення B для заданого m

Враховуючи умову , то

Так як , то в рівняння коефіцієнту витрати вводимо поправочні коефіцієнти , які визначаються за формулами (20) та (20')

Спочатку визначаємо поправочний коефіцієнт

так як , то

Тепер розраховуємо поправочний коефіцієнт

10. Визначаємо допоміжне число за формулою (34) та коефіцієнт витрати за формулою (33).

11. Визначаємо допоміжну величину за формулою (35):

12. Відносне відхилення допоміжних величин C і F визначаємо за формулою (36)

Так як то розрахунок допоміжних величин виконано правильно.

13. За знайденим значенням m визначаємо діаметр отвору діафрагми за формулою (37):

14. Перевіряємо правильність розрахунку визначенням витрати Q при знайдених значеннях m, d₂₀, α, за формулою (38)

Відносне відхилення вимірювання максимальної витрати знаходимо за формулою (39)

Так як , то розрахунок виконано правильно і завершено.

Завдання для виконання розрахунку діафрагми для вимірювання витрати рідини

Розрахувати діафрагму для вимірювання витрати заданої рідини.

Вихідні дані для розрахунку:

Атмосферний тиск навколишнього середовища, ;

Матеріал діафрагми: 20Х18Н1ОТ;

Вид трубопроводу: цільнотягнуті, сталеві труби, що експлуатуються.

Матеріал діафрагми та трубопроводу, діаметр трубопроводу, температура та надлишковий тиск рідини, а також найменша і найбільша масові витрати вибираються з таблиці 3 згідно варіанту.

Таблиця 3

Вихідні дані для розрахунку діафрагми

Номер варіанту	Речовина	Матеріал трубопроводу	Діаметр трубопроводу, мм	Температура рідини, t °С	Надлишковий тиск газу,	Найменша масова витрата газу,	Найбільша масова витрата газу,
1	2	3	4	5	6	7	8
1	Ацетон	ОХ13	50	20	10	250	500
2	Бензол	ОХ17Т	50	30	15	400	800
3	Вода	ОХ13	50	40	25	600	1000
4	Дихлоретан	ОХ13	50	50	30	800	1250
5	Метиловий спирт	ОХ13	50	60	45	1000	1550
6	Толуол	ОХ17Т	65	70	55	1200	1600
7	Хлорбензол	ОХ17Т	65	20	60	1200	2000
8	Етиловий спирт	ОХ17Т	65	30	75	1400	2250
9	Октан	ОХ13	65	40	66	1600	2500
10	Ацетон	ОХ13	65	50	50	1700	3000
11	Бензол	ОХ13	100	60	40	1800	3200
12	Вода	ОХ17Т	100	70	35	2300	3900
13	Дихлоретан	ОХ17Т	100	20	20	2500	4000
14	Метиловий спирт	ОХ17Т	100	30	35	3000	4500
15	Толуол	ОХ13	100	40	40	3400	5000
16	Хлорбензол	ОХ17Т	125	50	10	4000	6000

Продовження таблиці 3

1	2	3	4	5	6	7	8
17	Етиловий спирт	ОХ17Т	125	20	15	4500	6250
18	Ацетон	ОХ13	125	30	25	4700	6300
19	Бензол	ОХ13	125	40	35	5300	8000
20	Вода	ОХ17Т	125	50	40	6500	10000
21	Дихлоретан	ОХ17Т	150	60	50	7300	12500
22	Метиловий спирт	ОХ13	150	70	60	8800	16000
23	Толуол	ОХ13	150	20	55	10500	20000
24	Хлорбензол	ОХ17Т	150	30	70	12500	25000
25	Етиловий спирт	ОХ17Т	150	40	25	16000	32000

Додаток А

Значення поправочного коефіцієнту

Значення для сталі 20X18Н10Т

Діапазон температури t, °C
-(30,0-27,0)	0,9984
-(23,9-20,9)	0,9986
-(17,8-14,9)	0,9988
-(11,8-8,9)	0,9990
-(5,7-2,8)	0,9992
-(0,3-3,3)	0,9994
-(6,5-9,3)	0,9996
12,5-15,3	0,9998
18,5-21,5	1,0000
24,7-27,5	1,0002
30,7-33,5	1,0004
36,7-39,7	1,0006
42,9-45,7	1,0008
48,9-51,8	1,0010
54,9-57,9	1,0012
60,9-63,9	1,0014
67,0-69,9	1,0016
73,0-76,0	1,0018
79,1-80,0	1,0020

Значення для сталі 0Х13

Діапазон температури t, °C
-(30,0-27,5)	0,9990
-(22,5-17,5)	0,9992
-(12,5-7,5)	0,9994
7,5-12,5	0,9998
17,5-22,5	1,0000
27,5-32,5	1,0002
37,5-42,5	1,0004
47,5-52,5	1,0006
57,5-62,5	1,0008
67,5-72,5	1,0010
77,5-80,0	1,0012

Значення для сталі 0Х17T

Діапазон температури t, °C
-(30,0-25,2)	0,9990
-(20,2-15,7)	0,9992
-(10,9-6,2)	0,9994
-(1,4-3,3)	0,9996
8,1-12,9	0,9998
17,7-22,4	1,0000
27,1-31,9	1,0002
36,7-41,4	1,0004
46,2-50,9	1,0006
55,7-60,5	1,0008
65,3-70,0	1,0010
74,8-79,5	1,0012
79,6-80,0	1,0014

Додаток Б

Основні фізичні властивості деяких газів

Газ	Густина, кг/м³ при тиску 1 кгс/см² і температурі, °С		Молеку-лярна маса	Критичні точки			Показник адіабати при 0°С і 1 кгс/см²
Газ	0	20	Молеку-лярна маса	Темпе-ратура, °С	Тиск, кгс/см²		Показник адіабати при 0°С і 1 кгс/см²
Азот	1,25	1,66	28	-147,1	33,49	1,4
Аміак	0,77	0,718	17	+132,4	111,5	1,29
Аргон	1,78	-	39,9	-122,4	48,0	1,66
Ацетилен	1,171	1,091	266	+35,7	61,6	1,24
Бутан	2,637	2,519	58,1	+152	37,5	1,08
Повітря	1,293	1,205	29	-140	37,2	1,4
Водень	0,0899	0,0837	2,02	-239,9	12,8	1,407
Двоокис вуглецю	1,98	1,842	44	+31,1	72,9	1,3
Двоокис сірки	2,93	2,727	61,4	+157,5	77,78	1,25
Кисень	1,429	1,331	32	-118,8	49,71	1,4
Метан	0,72	0,668	16	-82,15	45,6	1,31
Оксид вуглецю	1,25	1,165	28	-140,2	34,53	1,4
Пентан	3,457	3,221	72,2	+197,1	33,0	1,09
Пропан	2,022	1,872	44,1	+95,6	43,0	1,13
Пропілен	1,91	1,784	42,1	+91,4	45,4	1,17
Сірководень	1,54	1,434	34,1	+100,4	188,9	1,3
Хлор	3,22	2,9955	70,9	+144	76,1	1,36
Хлористий метил	2,3	-	50,5	+148	66	1,28
Етан	1,36	1,263	30,1	+32,1	48,85	1,2
Етилен	1,26	1,174	28,1	+9,7	50,7	1,2

Додаток В

Графіки залежності коефіцієнту динамічної в’язкості газів

при нормальному тиску у діапазоні температур -50 до 300°С

1 – кисень; 2 – повітря; 3 – азот, оксид вуглецю; 4 – двоокис вуглецю;

5 – хлор; 6 – сірчистий газ; 7 – аміак, ацетилен (0…50 °С); етилен (-50…50°С);

8 – метан; 9 – ацетилен (50…100°С), етилен (50…300°С); 10 – етан;

11 – пропілен; 12 – водень; 13 – пропан; 14 – н-бутан, і-бутан;

15 – н-гексан, і-пентан, н-пентан; 16 – н-гексан; 17 – н-октан.

Додаток Г

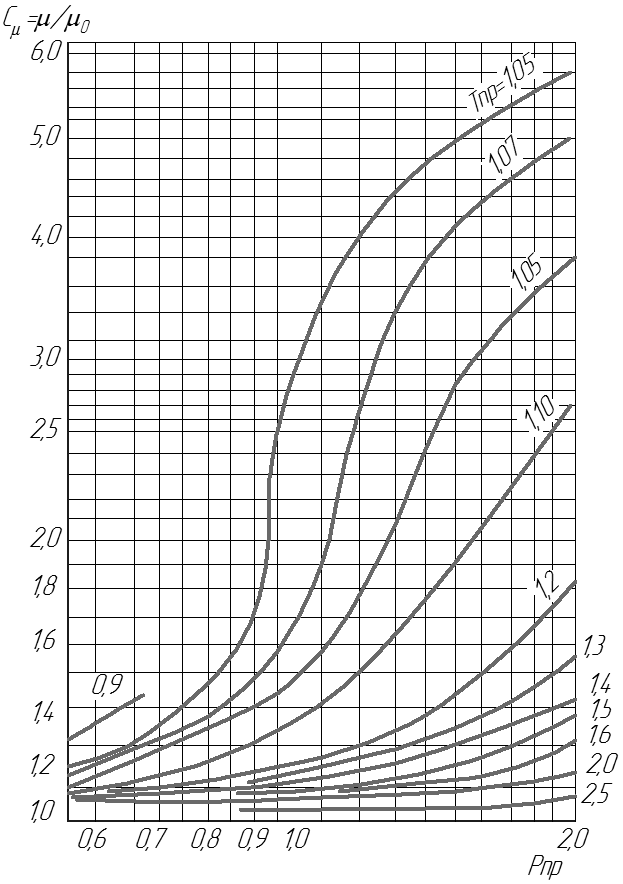

Залежність поправочного множника від наведених тиску і температури

Додаток Д

Коефіцієнти стисливості природного газу


	-30	-25	-20	-15	-10	-5	0	5	10	15	20	25
1	2	3	4	5	6	7	8	9	10	11	12	13
1	0,9960	0,9964	0,9966	0,9968	0,9970	0,9972	0,9974	0,9976	0,9978	0,9978	0,9980	0,9980
2	0,9924	0,9928	0,9930	0,9934	0,9938	0,9942	0,9946	0,9948	0,9950	0,9952	0,9954	0,9960
3	0,9881	0,9889	0,9897	0,9900	0,9907	0,9912	0,9916	0,9922	0,9928	0,9932	0,9936	0,9940
4	0,9842	0,9851	0,9861	0,9869	0,9877	0,9883	0,9891	0,9899	0,9905	0,9911	0,9914	0,9920
5	0,9803	0,9814	0,9828	0,9838	0,9846	0,9855	0,9863	0,9873	0,9880	0,9887	0,9893	0,9899
6	0,9764	0,9780	0,9793	0,9805	0,9816	0,9826	0,9834	0,9847	0,9857	0,9863	0,9871	0,9879
7	0,9724	0,9743	0,9758	0,9772	0,9785	0,9797	0,9811	0,9822	0,9832	0,9872	0,9849	0,9857
8	0,9683	0,9705	0,9722	0,9737	0,9754	0,9770	0,9783	0,9796	0,9809	0,9818	0,9828	0,9834
9	0,9644	0,9666	0,9687	0,9706	0,9726	0,9741	0,9756	0,9772	0,9783	0,9795	0,9807	0,9818
10	0,9604	0,9630	0,9653	0,9674	0,9695	0,9712	0,9730	0,9747	0,9760	0,9774	0,9787	0,9799
11	0,9565	0,9593	0,9619	0,9642	0,9663	0,9683	0,9703	0,9720	0,9135	0,9750	0,9764	0,9780
12	0,9524	0,9557	0,9558	0,9610	0,9632	0,9655	0,9676	0,9695	0,9713	0,9729	0,9743	0,9760
13	0,9485	0,9520	0,9550	0,9576	0,9602	0,9627	0,9649	0,9670	0,9689	0,9760	0,9724	0,9739
14	0,9444	0,9481	0,9514	0,9544	0,9572	0,9596	0,9621	0,9644	0,9665	0,9683	0,9703	0,9720
15	0,9406	0,9444	0,9479	0,9510	0,9540	0,9568	0,9594	0,9619	0,9640	0,9661	0,9682	0,9701
16	0,9366	0,9408	0,9444	0,9477	0,9509	0,9540	0,9568	0,9593	0,9617	0,9640	0,9661	0,9682
17	0,9326	0,9369	0,9409	0,9444	0,9479	0,9510	0,9540	0,9568	0,9593	0,9617	0,9640	0,9661
18	0,9286	0,9331	0,9373	0,9411	0,9448	0,9481	0,9514	0,9542	0,9570	0,9596	0,9617	0,9642
19	0,9247	0,9294	0,9337	0,9378	0,9415	0,9453	0,9486	0,9518	0,9546	0,9572	0,9596	0,9621
20	0,9206	0,9254	0,9303	0,9944	0,9384	0,9424	0,9459	0,9492	0,9522	0,9550	0,9576	0,9602
21	0,9164	0,9215	0,9267	0,9309	0,9353	0,9395	0,9431	0,9466	0,9498	0,9527	0,9555	0,9581
22	0,9122	0,9178	0,9229	0,9277	0,9622	0,9366	0,9404	0,9442	0,9474	0,9205	0,9535	0,9563
23	0,9080	0,9140	0,9194	0,9245	0,9292	0,9337	0,9378	0,9417	0,9451	0,9483	0,9514	0,9542

Продовження додатку Д

1	2	3	4	5	6	7	8	9	10	11	12	13
24	0,9039	0,9101	0,9157	0,9212	0,9261	0,9308	0,9351	0,9391	0,9428	0,9463	0,9494	0,9524
25	0,8996	0,9061	0,9122	0,3178	0,9229	0,9279	0,9324	0,9366	0,9404	0,9441	0,9474	0,9505
26	0,8954	0,9022	0,9086	0,9145	0,9199	0,9249	0,9297	0,9339	0,9380	0,9419	0,9453	0,9485
27	0,8911	0,8983	0,9049	0,9112	0,9168	0,9219	0,9269	0,9313	0,9357	0,9395	0,9431	0,9466
28	0,8868	0,8944	0,9013	0,9077	0,9136	0,9189	0,9242	0,9288	0,9335	0,9373	0,9411	0,9445
29	0,8826	0,8906	0,8976	0,9044	0,9105	0,9161	0,9214	0,9263	0,9310	0,9351	0,9389	0,9428
30	0,8783	0,8865	0,8940	0,9010	0,9074	0,9131	0,9187	0,9237	0,9287	0,9330	0,9369	0,9408
31	0,8741	0,8825	0,8903	0,8978	0,9043	0,9103	0,9161	0,9212	0,9263	0,9310	0,9350	0,9389
32	0,8697	0,8785	0,8868	0,8944	0,9012	0,9074	0,9135	0,9187	0,9240	0,9287	0,9530	0,9369
33	0,8653	0,8746	0,8830	0,8910	0,8979	0,9044	0,9107	0,9163	0,9215	0,9265	0,9310	0,9351
34	0,8610	0,8707	0,8793	0,8875	0,8949	0,9015	0,9081	0,9138	0,9192	0,9244	0,9289	0,9332
35	0,8567	0,8666	0,8756	0,8840	0,8917	0,8986	0,9053	0,9112	0,9168	0,9221	0,9267	0,9312
36	0,8526	0,8626	0,8720	0,8807	0,8887	0,8959	0,9026	0,9086	0,9145	0,9200	0,9247	0,9294
37	0,8482	0,8588	0,8682	0,8774	0,8855	0,8930	0,9000	0,9062	0,9121	0,9177	0,9288	0,9274
38	0,8438	0,8546	0,8647	0,8739	0,8823	0,8902	0,8974	0,9038	0,9100	0,9156	0,9207	0,9256
39	0,8394	0,8506	0,8608	0,8705	0,8792	0,8873	0,8947	0,9012	0,9075	0,9133	0,9185	0,9237
40	0,8349	0,8465	0,8572	0,8669	0,8761	0,8843	0,8918	0,8986	0,9053	0,9112	0,9166	0,9217
41	0,8305	0,8424	0,8535	0,8634	0,8728	0,8813	0,8892	0,8961	0,9029	0,9091	0,9147	0,9198
42	0,8260	0,8383	0,8498	0,8600	0,8695	0,8784	0,8865	0,8935	0,9005	0,9069	0,9126	0,9178
43	0,8215	0,8343	0,8460	0,8567	0,8664	0,8755	0,8838	0,8912	0,8983	0,9046	0,9107	0,9161
44	0,8170	0,8302	0,8423	0,8534	0,8634	0,8726	0,8811	0,8886	0,8961	0,9025	0,9086	0,9141
45	0,8125	0,8261	0,8386	0,8497	0,8602	0,8697	0,8785	0,8861	0,8937	0,9005	0,9065	0,9122
46	0,8080	0,8221	0,8349	0,8463	0,8570	0,8668	0,8757	0,8836	0,8913	0,8983	0,9046	0,9105
47	0,8035	0,8181	0,8311	0,8429	0,8540	0,8693	0,8731	0,8811	0,8890	0,8961	0,9025	0,9086
48	0,7990	0,8141	0,8273	0,8395	0,8507	0,8610	0,8703	0,8788	0,8866	0,8938	0,9006	0,9068
49	0,7945	0,8102	0,8273	0,8361	0,8477	0,8583	0,8677	0,8764	0,8845	0,8918	0,8986	0,9049

Продовження додатку Д

1	2	3	4	5	6	7	8	9	10	11	12	13
50	0,7899	0,8059	0,8200	0,8326	0,8446	0,8553	0,8650	0,8739	0,8821	0,8896	0,8967	0,9032
51	0,7852	0,8016	0,8162	0,8291	0,8415	0,8523	0,8624	0,8715	0,8798	0,8875	0,8947	0,9013
52	0,7805	0,7973	0,8123	0,8258	0,8383	0,8494	0,8597	0,8689	0,8775	0,8855	0,8928	0,8993
53	0,7758	0,7932	0,8085	0,8222	0,8351	0,8466	0,8572	0,8664	0,8754	0,8833	0,8908	0,8977
54	0,7712	0,7890	0,8048	0,8188	0,8319	0,8438	0,8545	0,8640	0,8731	0,8811	0,8888	0,8959
55	0,7665	0,7848	0,8010	0,8154	0,8287	0,8409	0,8520	0,8616	0,8708	0,8792	0,8870	0,8942
56	0,7618	0,7805	0,7973	0,8120	0,8257	0,8381	0,8493	0,8594	0,8685	0,8770	0,8850	0,8923
57	0,7572	0,7764	0,7936	0,8087	0,8225	0,8352	0,8466	0,8568	0,8664	0,8749	0,8830	0,8905
58	0,7525	0,7722	0,7898	0,8054	0,8196	0,8325	0,8440	0,8546	0,8642	0,8729	0,8811	0,8888
59	0,7479	0,7681	0,7861	0,8018	0,8165	0,8296	0,8414	0,8521	0,8621	0,8708	0,8793	0,8871
60	0,7432	0,7640	0,7823	0,7985	0,8134	0,8266	0,8387	0,8497	0,8597	0,8689	0,8774	0,8853
61	0,7386	0,7598	0,7784	0,7951	0,8102	0,8237	0,8361	0,8473	0,8575	0,8668	0,8755	0,8836
62	0,7339	0,7556	0,7746	0,7917	0,8071	0,8206	0,8335	0,8449	0,8553	0,8648	0,8736	0,8820
63	0,7293	0,7516	0,7711	0,7883	0,8041	0,8179	0,8309	0,8426	0,8532	0,8629	0,8718	0,8802
64	0,7245	0,7474	0,7673	0,7849	0,8010	0,8154	0,8285	0,8403	0,8510	0,8610	0,8702	0,8782
65	0,7199	0,7433	0,7636	0,7816	0,7980	0,8126	0,8260	0,8378	0,8490	0,8589	0,8682	0,8764
66	0,7153	0,7391	0,7596	0,7783	0,7950	0,8098	0,8236	0,8355	0,8468	0,8568	0,8663	0,8749
67	0,7106	0,7351	0,7561	0,7749	0,7919	0,8068	0,8209	0,8332	0,8448	0,8549	0,8647	0,8733
68	0,7060	0,7309	0,7525	0,7716	0,7890	0,8039	0,8184	0,8309	0,8426	0,8529	0,8628	0,8716
69	0,7014	0,7269	0,7488	0,7682	0,7858	0,8013	0,8159	0,8287	0,8406	0,8510	0,8610	0,8700
70	0,6970	0,7229	0,7452	0,7650	0,7830	0,7990	0,8134	0,8266	0,8383	0,8493	0,8592	0,8684
71	0,6923	0,7188	0,7417	0,7618	0,7799	0,7960	0,8110	0,8242	0,8363	0,8474	0,8575	0,8668
72	0,6878	0,7148	0,7380	0,7585	0,7769	0,7935	0,8085	0,8219	0,8342	0,8454	0,8557	0,8652
73	0,6832	0,7107	0,7345	0,7553	0,7741	0,7908	0,8061	0,8197	0,8322	0,8435	0,8640	0,8636
74	0,6787	0,7066	0,7310	0,7522	0,7712	0,7881	0,8035	0,8175	0,8300	0,8412	0,8521	0,8613
75	0,6743	0,7026	0,7174	0,7489	0,7784	0,7855	0,8010	0,8153	0,8281	0,8397	0,8504	0,8602
76	0,6699	0,6987	0,7239	0,7457	0,7655	0,7830	0,7988	0,8131	0,8261	0,8378	0,8488	0,8586

Продовження додатку Д

1	2	3	4	5	6	7	8	9	10	11	12	13
77	0,6655	0,6947	0,7205	0,7426	0,7627	0,7804	0,7965	0,8109	0,8242	0,8360	0,8471	0,8570
78	0,6612	0,6909	0,7170	0,7402	0,7600	0,7778	0,7939	0,8088	0,8222	0,8340	0,8454	0,8554
79	0,6568	0,6870	0,7134	0,7364	0,7570	0,7751	0,7914	0,8065	0,8203	0,8322	0,8435	0,8537
80	0,6525	0,6831	0,7100	0,7334	0,7542	0,7728	0,7890	0,8042	0,8182	0,8305	0,8418	0,8521
81	0,6483	0,6793	0,7064	0,7302	0,7513	0,7700	0,7868	0,8022	0,8163	0,8287	0,8403	0,8507
82	0,6440	0,6755	0,7030	0,7271	0,7486	0,7674	0,7847	0,8002	0,8144	0,8269	0,8386	0,8491
83	0,6400	0,6718	0,6996	0,7240	0,7460	0,7650	0,7824	0,7980	0,8124	0,8251	0,8369	0,8477
84	0,6359	0,6682	0,6964	0,7212	0,7433	0,7626	0,7802	0,7961	0,8105	0,8233	0,8354	0,8463
85	0,6321	0,6647	0,6932	0,7182	0,7406	0,7601	0,7780	0,7941	0,8086	0,8215	0,8339	0,8448
86	0,6283	0,6613	0,6899	0,7135	0,7379	0,7576	0,7758	0,7921	0,8067	0,8199	0,8322	0,8434
87	0,6240	0,6579	0,6867	0,7124	0,7353	0,7554	0,7735	0,7900	0,8048	0,8181	0,8305	0,8420
88	0,6208	0,6544	0,6836	0,7095	0,7326	0,7530	0,7712	0,7879	0,8031	0,8165	0,8290	0,8406
89	0,6171	0,6510	0,6805	0,7067	0,7301	0,7506	0,7692	0,7859	0,8012	0,8148	0,8275	0,8390
90	0,6135	0,6476	0,6775	0,7040	0,7275	0,7483	0,7672	0,7840	0,7995	0,8132	0,8260	0,8377
91	0,6101	0,6442	0,6746	0,7012	0,7252	0,7460	0,7650	0,7819	0,7976	0,8116	0,8245	0,8363
92	0,6066	0,6409	0,6716	0,6985	0,7227	0,7438	0,7629	0,7800	0,7959	0,8100	0,8230	0,8350
93	0,6032	0,6378	0,6688	0,6958	0,7201	0,7415	0,7607	0,7782	0,7942	0,8083	0,8215	0,8337
94	0,5997	0,6347	0,6659	0,6932	0,7177	0,7392	0,7588	0,7763	0,7924	0,8067	0,8202	0,8323
95	0,5966	0,6316	0,6631	0,6905	0,7153	0,7370	0,7568	0,7743	0,7907	0,8052	0,8187	0,8310
96	0,5936	0,6287	0,6603	0,6880	0,7128	0,7349	0,7548	0,7726	0,7890	0,8036	0,8172	0,8269
97	0,5909	0,6259	0,6577	0,6855	0,7107	0,7328	0,7530	0,7708	0,7873	0,8022	0,8159	0,8284
98	0,5882	0,6231	0,6550	0,6831	0,7083	0,7308	0,7515	0,7692	0,7856	0,8008	0,8144	0,8270
99	0,5857	0,6205	0,6524	0,6808	0,7062	0,7288	0,7492	0,7673	0,7841	0,7992	0,8131	0,8258
100	0,5831	0,6180	0,6498	0,6785	0,7039	0,7268	0,7473	0,7656	0,7824	0,7978	0,8118	0,8245
102	0,5785	0,6130	0,6450	0,6740	0,6997	0,7228	0,7437	0,7624	0,7796	0,7949	0,8090	0,8221
103	0,5764	0,6108	0,6428	0,6719	0,6977	0,7209	0,7419	0,7608	0,7780	0,7935	0,8078	0,8209
104	0,5744	0,6088	0,6404	0,6698	0,6957	0,7189	0,7402	0,7592	0,7765	0,7921	0,8065	0,8199

Продовження додатку Д

1	2	3	4	5	6	7	8	9	10	11	12	13
105	0,5728	0,6068	0,6384	0,6677	0,6937	0,7171	0,7386	0,7576	0,7750	0,7907	0,8054	0,8187
106	0,5710	0,6047	0,6363	0,6656	0,6919	0,7154	0,7369	0,7560	0,7736	0,7894	0,8041	0,8175
107	0,5694	0,6028	0,6344	0,6637	0,6899	0,7135	0,7352	0,7546	0,7723	0,7882	0,8029	0,8164
108	0,5679	0,6011	0,6325	0,6170	0,6881	0,7118	0,7335	0,7530	0,7708	0,7869	0,8016	0,8151
109	0,5666	0,5995	0,6307	0,6600	0,6864	0,7101	0,7319	0,7514	0,7695	0,7855	0,8005	0,8139
110	0,5653	0,5979	0,6290	0,6583	0,6848	0,7084	0,7304	0,7500	0,7681	0,7843	0,7993	0,8129
111	0,5640	0,5963	0,6273	0,6565	0,6831	0,7068	0,7288	0,7486	0,7669	0,7831	0,7982	0,8119
112	0,5630	0,5949	0,6257	0,6549	0,6814	0,7052	0,7273	0,7471	0,7654	0,7819	0,7970	0,8109
113	0,5621	0,5937	0,6243	0,6532	0,6799	0,7037	0,7258	0,7457	0,7641	0,7807	0,7959	0,8099
114	0,5612	0,5925	0,6229	0,6517	0,6784	0,7021	0,7243	0,7443	0,7629	0,7896	0,7949	0,8089
115	0,5603	0,5915	0,6217	0,6502	0,6768	0,7008	0,7230	0,7432	0,7617	0,7784	0,7938	0,8078
116	0,5597	0,5904	0,6204	0,6489	0,6755	0,6994	0,7217	0,7419	0,7605	0,7774	0,7928	0,8068
117	0,5591	0,5895	0,6192	0,6475	0,6742	0,6980	0,7204	0,7407	0,7594	0,7763	0,7918	0,8059
118	0,5585	0,5885	0,6180	0,6463	0,6728	0,6966	0,7192	0,7395	0,7582	0,7752	0,7908	0,8051
119	0,5580	0,5878	0,6170	0,6450	0,6715	0,6954	0,7178	0,7382	0,7572	0,7742	0,7898	0,8041
120	0,5576	0,5871	0,6160	0,6439	0,6703	0,6942	0,7166	0,7370	0,7561	0,7731	0,7890	0,8032


	30	35	40	45	50	55	60	65	70	75	80
1	2	3	4	5	6	7	8	9	10	11	12
1	0,9982	0,9984	0,9984	0,9984	0,9986	0,9986	0,9986	0,9988	0,9988	0,9988	0,9990
2	0,9962	0,9964	0,9966	0,9968	0,9970	0,9972	0,9972	0,9974	0,9976	0,9978	0,9978
3	0,9942	0,9944	0,9948	0,9952	0,9954	0,9958	0,9958	0,9962	0,9962	0,9966	0,9966
4	0,9924	0,9928	0,9932	0,9936	0,9940	0,9944	0,9944	0,9948	0,9950	0,9954	0,9958
5	0,9907	0,9911	0,9916	0,9920	0,9924	0,9930	0,9932	0,9934	0,9938	0,9944	0,9946
6	0,9887	0,9893	0,9901	0,9905	0,9909	0,9914	0,9918	0,9922	0,9926	0,9932	0,9936

Продовження додатку Д

1	2	3	4	5	6	7	8	9	10	11	12
7	0,9867	0,9873	0,9883	0,9889	0,9893	0,9901	0,9905	0,9911	0,9916	0,9922	0,9926
8	0,9846	0,9855	0,9865	0,9873	0,9879	0,9887	0,9893	0,9897	0,9905	0,9911	0,9914
9	0,9830	0,9840	0,9849	0,9857	0,9863	0,9873	0,9879	0,9885	0,9893	0,9899	0,9905
10	0,9811	0,9824	0,9832	0,9842	0,9849	0,09859	0,9867	0,9873	0,9811	0,9889	0,9895
11	0,9793	0,9805	0,9816	0,9826	0,9834	0,9844	0,9853	0,9859	0,9869	0,9877	0,9883
12	0,9776	0,9787	0,9799	0,9811	00,9820	0,9832	0,9840	0,9847	0,9857	0,9867	0,9873
13	0,9756	0,9770	0,9782	0,9795	0,9805	0,9816	0,9828	0,9836	0,9846	0,9855	0,9863
14	0,9737	0,9752	0,9764	0,9780	0,9791	0,9803	0,9814	0,9824	0,9834	0,9844	0,9853
15	0,9720	0,9733	0,9749	0,9764	0,9780	0,9789	0,9801	0,9812	0,9824	0,9834	0,9842
16	0,9701	0,9718	0,9733	0,9749	0,9762	0,9778	0,9789	0,09801	0,9811	0,9822	0,9834
17	0,9682	0,9699	0,9816	0,9733	0,9749	0,9762	0,9773	0,9785	0,9799	0,9811	0,9822
18	0,9665	0,9682	0,9699	0,9718	0,6735	0,9747	0,9762	0,9774	0,9787	0,9799	0,9811
19	0,9644	0,9666	0,9683	0,9703	0,9720	0,9733	0,9750	0,9762	0,9776	0,9789	0,9803
20	0,9625	0,9647	0,9666	0,9687	0,9705	0,9720	0,9737	0,9749	0,9764	0,9778	0,9791
21	0,9606	0,9629	0,9651	0,9670	0,9689	0,9707	0,9726	0,9737	0,9753	0,9768	0,9782
22	0,9587	0,9610	0,9634	0,9655	0,9674	0,9693	0,9712	0,9726	0,9741	0,9757	0,9772
23	0,9568	0,9593	0,9618	0,9640	0,9659	0,9680	0,9699	0,9714	0,9730	0,9745	0,9760
24	0,9552	0,9578	0,9602	0,9625	0,9648	0,9668	0,9686	0,9703	0,9718	0,9735	0,9753
25	0,9533	0,9561	0,9585	0,9612	0,9632	0,9653	0,9674	0,9691	0,9708	0,9726	0,9743
26	0,9514	0,9542	0,9568	0,9597	0,9617	0,9640	0,9661	0,9680	0,9697	0,9716	0,9733
27	0,9496	0,9526	0,9554	0,9582	0,9606	0,9627	0,9648	0,9667	0,9686	0,9705	0,9723
28	0,9477	0,9509	0,9539	0,9565	0,9591	0,9614	0,9634	0,9655	0,9674	0,9693	0,9712
29	0,9459	0,9492	0,9522	0,9550	0,9576	0,9600	0,9623	0,9644	0,9665	0,9684	0,9703
30	0,9442	0,9476	0,9507	0,9535	0,9563	0,9587	0,9610	0,9632	0,9653	0,9674	0,9693
31	0,9424	0,9459	0,9490	0,9522	0,9550	0,9576	0,9598	0,9621	0,9642	0,9663	0,9685
32	0,9408	0,9449	0,9474	0,9507	0,9535	0,9565	0,9585	0,9610	0,9630	0,9655	0,9676

Продовження додатку Д

1	2	3	4	5	6	7	8	9	10	11	12
33	0,9391	0,9426	0,9457	0,9492	0,9522	0,9552	0,9574	0,9598	0,9619	0,9644	0,9666
34	0,9373	0,9410	0,9449	0,9476	0,9507	0,9539	0,9561	0,9585	0,9610	0,9634	0,9657
35	0,9353	0,9391	0,9428	0,9461	0,9492	0,9524	0,9550	0,9574	0,9598	0,9625	0,9647
36	0,9337	0,9375	0,9413	0,9446	0,9479	0,9513	0,9538	0,9563	0,9589	0,9615	0,9638
37	0,9319	0,9359	0,9397	0,9433	0,9466	0,9500	0,9525	0,9552	0,9578	0,9604	0,9628
38	0,9301	0,9342	0,9380	0,9419	0,9463	0,9488	0,9514	0,9540	0,9568	0,9595	0,9619
39	0,9283	0,9324	0,9366	0,9404	0,9439	0,9474	0,9501	0,9529	0,9557	0,9585	0,9610
40	0,9265	0,9308	0,9349	0,9389	0,9429	0,9461	0,9490	0,9518	0,9548	0,9576	0,9602
41	0,9249	0,9292	0,9335	0,9375	0,9413	0,9448	0,9479	0,9507	0,9537	0,9567	0,9595
42	0,9229	0,9277	0,9319	0,9360	0,9398	0,9435	0,9466	0,9496	0,9527	0,9557	0,9585
43	0,9212	0,9261	0,9304	0,9346	0,9387	0,9424	0,9437	0,9487	0,9518	0,9548	0,9576
44	0,9194	0,9244	0,9290	0,9331	0,9373	0,9409	0,9444	0,9476	0,9507	0,9539	0,9568
45	0,9176	0,9228	0,9276	0,9317	0,9360	0,9398	0,9434	0,9464	0,9498	0,9529	0,9559
46	0,9161	0,9212	0,9258	0,9303	0,9346	0,9386	0,9422	0,9454	0,9487	0,9518	0,9550
47	0,9143	0,9196	0,9244	0,9288	0,9333	0,9375	0,9410	0,9444	0,9479	0,9510	0,9541
48	0,9126	0,9178	0,9229	0,9274	0,9319	0,9360	0,9399	0,9434	0,9468	0,9501	0,9531
49	0,9108	0,9162	0,9215	0,9261	0,9306	0,9349	0,9388	0,9422	0,9459	0,9493	0,9523
50	0,9093	0,9148	0,9199	0,9247	0,9295	0,9339	0,9377	0,9413	0,9448	0,9484	0,9514
51	0,9075	0,9133	0,9185	0,9233	0,9181	0,9326	0,9366	0,9402	0,9439	0,9474	0,9505
52	0,9060	0,9115	0,9169	0,9219	0,9269	0,9313	0,9353	0,9393	0,9429	0,9464	0,9498
53	0,9043	0,9100	0,9155	0,9206	0,9256	0,9303	0,9342	0,9382	0,9418	0,9455	0,9490
54	0,9025	0,9084	0,9141	0,9192	0,9244	0,9290	0,9331	0,9373	0,9411	0,9448	0,9483
55	0,9008	0,9068	0,9126	0,9180	0,9229	0,9277	0,9319	0,9362	0,9400	0,9439	0,9474
56	0,8991	0,9051	0,9112	0,9166	0,9217	0,9256	0,9308	0,9351	0,9391	0,9431	0,9466
57	0,8976	0,9037	0,9098	0,9154	0,9205	0,9252	0,9299	0,9340	0,9382	0,9420	0,9459
58	0,8959	0,9084	0,9084	0,9141	0,9192	0,9242	0,9288	0,9331	0,9373	0,9413	0,9450

Продовження додатку Д

1	2	3	4	5	6	7	8	9	10	11	12
59	0,8942	0,9008	0,9070	0,9129	0,9182	0,9231	0,9277	0,9322	0,9364	0,9404	0,9440
60	0,8927	0,8995	0,9056	0,9114	0,9170	0,9221	0,9267	0,9313	0,9355	0,9395	0,9433
61	0,8910	0,8978	0,9043	0,9101	0,9157	0,9208	0,9254	0,9303	0,9348	0,9389	0,9430
62	0,8993	0,8962	0,9029	0,9088	0,9145	0,9196	0,9244	0,9294	0,9337	0,9379	0,9418
63	0,8878	0,8947	0,9015	0,9075	0,9133	0,9185	0,9234	0,9285	0,9330	0,9372	0,9413
64	0,8863	0,8934	0,9002	0,9063	0,9122	0,9175	0,9226	0,9275	0,9321	0,9364	0,9406
65	0,8846	0,8918	0,8988	0,9052	0,9110	0,9163	0,9215	0,9264	0,9312	0,9355	0,9396
66	0,8828	0,8903	0,8973	0,9038	0,9098	0,9152	0,9205	0,9253	0,9301	0,9346	0,9389
67	0,8812	0,8888	0,8961	0,9027	0,9087	0,9141	0,9194	0,9245	0,9294	0,9338	0,9382
68	0,8795	0,8875	0,8947	0,9014	0,9075	0,9133	0,9184	0,9235	0,9285	0,9330	0,9375
69	0,8784	0,8861	0,8935	0,9002	0,9062	0,9122	0,9174	0,9228	0,9277	0,9322	0,9367
70	0,8769	0,8848	0,8922	0,8991	0,9053	0,9112	0,9166	0,9219	0,9269	0,9315	0,9360
71	0,8754	0,8833	0,8908	0,8979	0,9041	0,9104	0,9161	0,9213	0,9261	0,9308	0,9355
72	0,8738	0,8820	0,8897	0,8968	0,9031	0,9093	0,9147	0,9201	0,9251	0,9301	0,9348
73	0,8723	0,8805	0,8883	0,8956	0,9020	0,9081	0,9140	0,9192	0,9244	0,9285	0,9340
74	0,8707	08790	0,8871	0,8944	0,9010	0,9070	0,9129	0,9182	0,9234	0,9294	0,9331
75	0,8694	0,8777	0,8856	0,8932	0,8998	0,9062	0,9119	0,9174	0,9226	0,9277	0,09326
76	0,8679	0,8765	0,8843	0,8920	0,8988	0,9051	0,91101	0,9168	0,9219	0,9270	0,9320
77	0,8663	0,8752	0,8832	0,8908	0,8978	0,9043	0,9100	0,9159	0,9212	0,9263	0,9313
78	0,8650	0,8739	0,8820	0,8897	0,9866	0,9032	0,9093	0,9150	0,9203	0,9254	0,9304
79	0,8637	0,8726	0,8808	0,8885	0,8955	0,9024	0,9084	0,9143	0,9196	0,9247	0,9297
80	0,8621	0,8710	0,8795	0,8873	0,8945	0,9015	0,9077	0,9136	0,9189	0,9240	0,9292
81	0,8605	0,8697	0,8782	0,8863	0,8935	0,9005	0,9067	0,9126	0,9180	0,9235	0,9286
82	0,8592	0,8684	0,8770	0,8851	0,8925	0,8993	0,9056	0,9119	0,9173	0,9226	0,9279
83	0,8576	0,8671	0,8759	0,8840	0,8913	0,8984	0,9049	0,9110	0,9166	0,9221	0,9270
84	0,8554	0,8658	0,8749	0,8830	0,8903	0,8976	0,9039	0,9103	0,9159	0,9213	0,9266

Продовження додатку Д

1	2	3	4	5	6	7	8	9	10	11	12
85	0,8542	0,8645	0,8736	0,8818	0,8893	0,8966	0,9032	0,9094	0,9152	0,9206	0,9260
86	0,8537	0,8634	0,8723	0,8806	0,8885	0,8957	0,9024	0,9085	0,9145	0,9199	0,9254
87	0,8524	0,8623	0,8713	0,8797	0,8875	0,8949	0,9017	0,9079	0,9138	0,9192	0,9247
88	0,8510	0,8610	0,8702	0,8785	0,8865	0,8938	0,9008	0,9070	0,9131	0,9187	0,9242
89	0,8497	0,8599	0,8690	0,8774	0,8855	0,8930	0,9000	0,9063	0,9122	0,9180	0,9236
90	0,8485	0,8587	0,8679	0,8764	0,8845	0,8922	0,8991	0,9056	0,9115	0,9173	0,9239
91	0,8473	0,8575	0,8669	0,8755	0,8835	0,8911	0,8984	0,9050	0,9110	0,9168	0,9224
92	0,8460	0,8564	0,8658	0,8746	0,8826	0,8903	0,8976	0,9043	0,9103	0,9161	0,9219
93	0,8448	0,8553	0,8646	0,8736	0,8816	0,8895	0,8967	0,9036	0,9096	0,9156	0,9214
86	0,8537	0,8634	0,8723	0,8806	0,8885	0,8957	0,9024	0,9085	0,9145	0,9199	0,9254
87	0,8524	0,8623	0,8713	0,8797	0,8875	0,8949	0,9017	0,9079	0,9138	0,9192	0,9247
88	0,8510	0,8610	0,8702	0,8785	0,8865	0,8938	0,9008	0,9070	0,9131	0,9187	0,9242
89	0,8497	0,8599	0,8690	0,8774	0,8855	0,8930	0,9000	0,9063	0,9122	0,9180	0,9236
90	0,8485	0,8587	0,8679	0,8764	0,8845	0,8922	0,8991	0,9056	0,9115	0,9173	0,9239
91	0,8473	0,8575	0,8669	0,8755	0,8835	0,8911	0,8984	0,9050	0,9110	0,9168	0,9224
92	0,8460	0,8564	0,8658	0,8746	0,8826	0,8903	0,8976	0,9043	0,9103	0,9161	0,9219
93	0,8448	0,8553	0,8646	0,8736	0,8816	0,8895	0,8967	0,9036	0,9096	0,9156	0,9214
94	0,8435	0,8542	0,8637	0,8726	0,8808	0,8886	0,8961	0,9029	0,9091	0,9150	0,9209
95	0,8424	0,8529	0,8628	0,8716	0,8800	0,8878	0,8954	0,9022	0,9084	0,9144	0,9201
96	0,8410	0,8516	0,8616	0,8706	0,8790	0,8870	0,8945	0,9015	0,9079	0,9140	0,9196
97	0,8398	0,8505	0,8607	0,8697	0,8783	0,8861	0,8937	0,9008	0,9072	0,9133	0,9190
98	0,8386	0,8494	0,8597	0,8689	0,8774	0,8855	0,8928	0,9001	0,9065	0,9127	0,9186
99	0,8375	0,8483	0,8586	0,8679	0,8765	0,8846	0,8920	0,8995	0,9060	0,9120	0,9180
100	0,8364	0,8473	0,8576	0,8669	0,8755	0,8840	0,8913	0,8988	0,9063	0,9114	0,9175
101	0,8352	0,8460	0,8567	0,8660	0,8747	0,8831	0,8908	0,8983	0,9048	0,9110	0,9171
102	0,8341	0,8451	0,8656	0,8652	0,8739	0,8823	0,8902	0,8975	0,9043	0,9105	0,9166

Продовження додатку Д

1	2	3	4	5	6	7	8	9	10	11	12
103	0,8331	0,8440	0,8546	0,8642	0,8731	0,8816	0,8893	0,8969	0,9037	0,9099	0,9160
104	0,8319	0,8430	0,8537	0,8632	0,8823	0,8806	0,8885	0,8961	0,9029	0,9094	0,9157
105	0,8307	0,8420	0,8527	0,8623	0,8713	0,8800	0,8878	0,8953	0,9022	0,9089	0,9152
106	0,8297	0,8410	0,8516	0,8613	0,8705	0,8792	0,8871	0,8974	0,9016	0,9084	0,9146
107	0,8287	0,8401	0,8507	0,8605	0,8695	0,8783	0,8865	0,8941	0,9011	0,9078	0,9141
108	0,8275	0,8392	0,8497	0,8597	0,8689	0,8777	0,8858	0,8935	0,9006	0,9075	0,9138
109	0,8266	0,8381	0,8490	0,8587	0,8682	0,8770	0,8851	0,8930	0,9001	0,9070	0,9132
110	0,8257	0,8372	0,8480	0,8581	0,8674	0,8764	0,8846	0,8925	0,8996	0,9065	0,9128
111	0,8245	0,8363	0,8471	0,8571	0,8666	0,8575	0,8838	0,8919	0,8990	0,9058	0,9124
112	0,8236	0,8354	0,8462	0,8562	0,8656	0,8749	0,8831	0,8912	0,8984	0,9053	0,9118
113	0,8225	0,8343	0,8454	0,8554	0,8650	0,8741	0,8826	0,8906	0,8977	0,9048	0,9115
114	0,8216	0,8335	0,8446	0,8546	0,8644	0,8734	0,8820	0,8901	0,8972	0,9043	0,9110
115	0,8206	0,8328	0,8438	0,8540	0,8636	0,8728	0,8815	0,8896	0,8967	0,9040	0,9105
116	0,8198	0,8319	0,8430	0,8532	0,8629	0,8721	0,8808	0,8893	0,8964	0,9036	0,9102
117	0,8190	0,8309	0,8421	0,8526	0,8623	0,8716	0,8804	0,8886	0,8961	0,9032	0,9098
118	0,8182	0,8302	0,8415	0,8518	0,8618	0,8711	0,8798	0,8880	0,8958	0,9039	0,9094
119	0,8173	0,8293	0,8406	0,8512	0,8611	0,8705	0,8791	0,8875	0,8950	0,9023	0,9091
120	0,8164	0,8284	0,8397	0,8502	0,8602	0,8698	0,8784	0,8871	0,8947	0,9018	0,9087

Додаток Е

Значення абсолютної шорсткості для різних умов

експлуатації трубопроводу

Вид труб і матеріалу	Стан поверхні труб та умови експлуатації	Абсолютна шорсткість, мм
1	2	3
Алюмінієві труби	Ті, що знаходяться в експлуатації без відкладень на внутрішній поверхні	0,03
Цільнотягнуті сталеві труби	Нові, що не були в експлуатації	0,02…0,1
	Очищені після багатьох років експлуатації	до 0,04
	Водяні теплопроводи при відсутності деаерації та хімічної очистки і конденсатопроводи, що працюють періодично	1,0
	Трубопроводи водяних систем опалювання	0,2
	Водяні та теплопроводи при наявності деаерації та хімічної очистки	0,15
	Газопроводи після одного – кількох років експлуатації	0,12…0,22
	Повітря проводи стиснутого повітря	0,8
	Водопровідні труби, що знаходяться в експлуатації	1,2…1,5
Цільнозварені сталеві труби	Нові чи старі в гарному стані	0,04…0,1
	Труби з гальванічним покриттям	0,13
	Магістральні газопроводи після багатьох років експлуатації	0,5
	Труби, що були в експлуатації, кородовані	0,1
	Нові труби бітумізовані	0,05
	Труби зі слабкими відкладеннями	1,5
Чавунні труби	Нові труби	0,25…1,0
	Труби, що були в експлуатації	1,1…1,5
	Нові бітумізовані	01,…0,15
Оцинковані сталеві труби	Нові труби з чистим оцинкуванням	0,07…0,1
Оцинковані сталеві труби	Труби зі звичайним оцинкуванням	0,1…0,15

Додаток Ж

Діафрагма камерна стандартна. ГОСТ 8.586-2005

Діаметр D, мм	Позначення діафрагми при умовному тиску Р, МПа
Діаметр D, мм	до 0.6	від 0.6 до 2.5	від 2.5 до 10
50	ДКС-0,6-50	ДКС-2,5-50	ДКС-10-50
65	ДКС-0,6-65	ДКС-2,5-65	ДКС-10-65
80	ДКС-0,6-80	ДКС-2,5-80	ДКС-10-80
100	ДКС-0,6-100	ДКС-2,5-100	ДКС-10-100
125	ДКС-0,6-125	ДКС-2,5-125	ДКС-10-125
150	ДКС-0,6-150	ДКС-2,5-150	ДКС-10-150
175	ДКС-0,6-175	ДКС-2,5-175	ДКС-10-175
200	ДКС-0,6-200	ДКС-2,5-200	ДКС-10-200
225	ДКС-0,6-225	ДКС-2,5-225	ДКС-10-225
250	ДКС-0,6-250	ДКС-2,5-250	ДКС-10-250
300	ДКС-0,6-300	ДКС-2,5-300	ДКС-10-300
350	ДКС-0,6-350	ДКС-2,5-350	ДКС-10-350
400	ДКС-0,6-400	ДКС-2,5-400	ДКС-10-400
450	ДКС-0,6-450	ДКС-2,5-450	ДКС-10-450
500	ДКС-0,6-500	ДКС-2,5-500	ДКС-10-500

Додаток И

Основні фізичні властивості деяких рідин

Таблиця И.1

Динамічна в’язкість рідин в залежності від температури

Речовина	, при температурі °С
Речовина	0	10	20	30	40	50	60
1	2	3	4	5	6	7	8
Ацетон	39,7	36,1	32,5	29,6	27,1	24,9	22,8
Бензол	91,0	75,5	65,2	55,9	50,3	43,6	38,9
Вода	179,2	130,8	100,2	80,1	65,6	54,9	46,9
Дихлоретан	112,3	96,2	83,2	73,0	64,4	56,8	51,9
Метиловий спирт	51,7	69,0	59,7	51,0	45,0	39,6	35,0
Толуол	77,0	66,7	58,4	51,7	46,9	42,5	38,1
Хлорбензол	105,6	91,5	80,2	70,8	63,5	57,3	52,0
Етиловий спирт	177,3	146,6	120,0	100,3	83,4	70,2	59,2
Октан	71,4	62,2	54,6	51,4	48,6	43,5	39,2
Пентан	28,3	25,9	24,0	23,0	22,0	—	—

Таблиця И.2

Густини рідин в залежності від температури

Речовина	, при температурі °С
Речовина	0	10	20	30	40	50	60
1	2	3	4	5	6	7	8
Ацетон	812,5	801,4	790,5	779,3	768,2	756,0	749,6
Бензол	900,1	889,5	879,0	868,5	857,6	846,6	835,7
Вода	999,9	999,7	998,2	995,6	992,2	988,0	983,2
Дихлоретан	1282,0	1269,0	1254,0	1239,0	1224,0	1209,0	1194,0
Метиловий спирт	810,0	800,8	791,5	782,5	774,0	765,0	755,5
Толуол	885,5	878,2	867,0	858,0	848,3	838,8	829,3
Хлорбензол	1127,9	1117,1	1106,2	1095,4	1084,	1074,2	1063,6
Етиловий спирт	806,2	797,9	789,5	781,0	772,2	763,2	754,1
Октан	718,5	710,2	702,2	694,2	686,0	677,8	669,4
Пентан	645,5	636,0	626,2	616,3	606,2	595,7	585,0

<<< < Предыдущая 1 2 3 45 / 55

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

#
01.05.20254.77 Mб0Методичка_2012_лек.doc
#
01.05.2025600.58 Кб0МЕТОДИЧКА_PROLOG_new.doc
#
31.07.20192.27 Mб5Методичка_ВП(перероблено).doc
#
01.05.20251.82 Mб0Методичка_економетрія.DOC
#
01.04.20254.15 Mб0методичка_з_АК_пр1.doc
#
01.05.2025251.07 Кб0Методичка_копія.docx
#
01.05.2025902.66 Кб0Методичка_курс_.doc
#
09.11.2019665.09 Кб11Методичка_курс_ІВК!!!+++вже готове.doc
#
17.11.2019303.62 Кб3Методичка_курс_видано.doc
#
17.02.2016354.82 Кб28Методичка_на_диплом_1.doc
#
01.05.2025874.5 Кб0Методичка_пр_ФМ.doc
