5.6.2 Теплотехнический расчет наружной стены

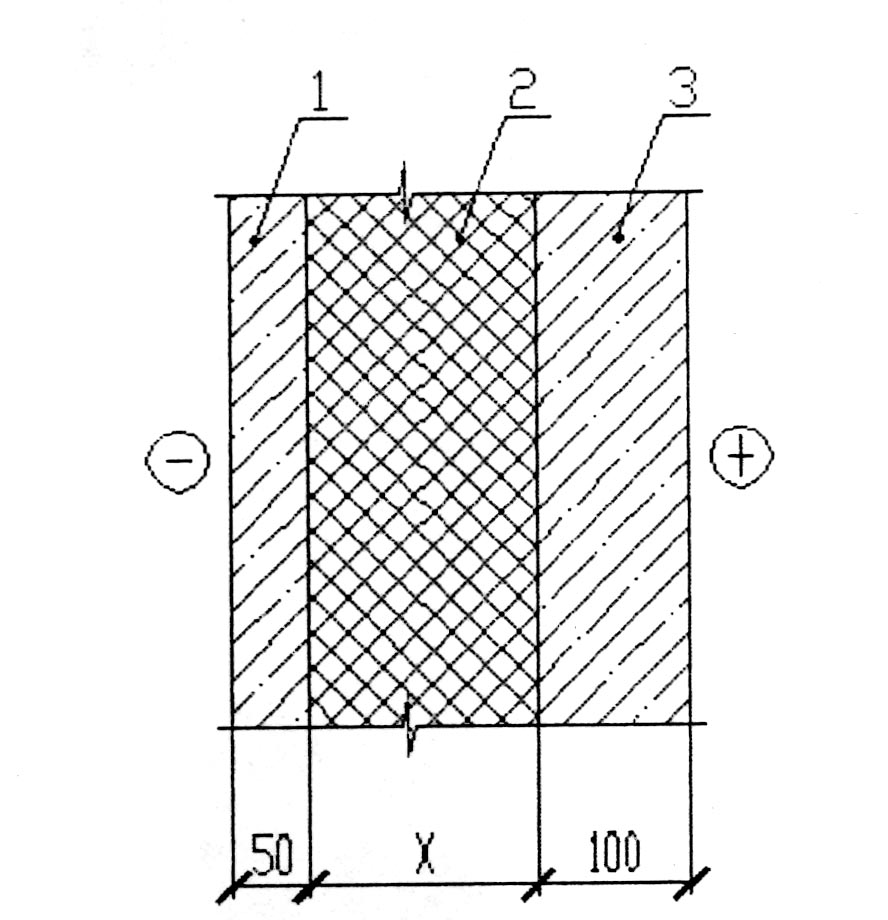

Расчетная схема панели представлена на рис 5.6.2.

Рисунок 5.6.2 – Расчетная схема стеновой панели :

1- наружный слой железобетон, δ=100 мм;

2 – пенополистирол δ=150 мм;

3 – внутренний слой железобетон, δ=50 мм.

Таблица 5.6.2 – Характеристика слоев стеновой панели.

№п/п	Наименование слоя	Плотность ρ, кг/м3	Теплопроводность λ, Вт/(м 2* 0С)	Толщина δ, м	Термическое Сопротивление R, (м2* 0С)/Вт
1	Железобетон	2500	2,04	0,1	0,049
2	Пенополистирол	40	0,05	X	Х
3	Железобетон	2500	2,04	0,05	0,025

Определяем градусо-сутки отопительного периода:

D_d = (t_int- t_int)*Z_ht=(18+5,9)*229=5471,1.

Нормируемое значение сопротивления теплопередаче стеновой панели

Для стеновых панелей заводского изготовления следует определить приведенное сопротивление теплопередаче с учетом коэффициента теплотехнической однородности r.

Согласно табл. 6 СП 23-101-2004 величина коэффициента теплотехнической однородности r для железобетонных стеновых панелей с утеплителем и гибкими связями составляет 0,7. Таким образом, приведенное сопротивление теплопередаче

Теплотехнический расчет ведется из условия равенства общего термического сопротивления R₀ приведенному R^r₀ (м²* ⁰С/Вт)

R₀= R^r_0.

По формуле (8) СП 23-101-2004 определяем термическое сопротивление ограждающей конструкции R_k :

, где

- нормируемое значение сопротивления теплопередаче стеновой панели;

, α_int=8,7 Вт/м²* ⁰С - коэффициент теплоотдачи внутренней поверхности ограждающей конструкции;

, α_ext= 23 Вт/м²* ⁰С - коэффициент теплоотдачи наружной поверхности ограждения.

Термическое сопротивление ограждающей стеновой панели может быть представлено как сумма термических сопротивлений отдельных слоев, т.е.:

где R_1жб и R_2жб – термическое сопротивление соответсвеннно внутреннего и наружного слоев из железобетона;

R_ут – термическое сопротивление утепляющего слоя.

Находим термическое сопротивление утепляющего слоя R_ут:

Используя формулу (6) СП 23-101-2004, определяем толщину утепляющего слоя:

=2,76*0,05=0,138м.

Принимаем толщину утепляющего слоя равной 150мм.

Общая толщина стеновой панели составляет:

Толщина стеновой панели равна 300мм.

Определяем приведенное сопротивление теплопередаче стеновой панели с учетом принятой толщины утеплителя

= r*(R_si+R_1ж.б.+R_ут+R_2ж.б.+R_se)=0,7*(1/8,7+0,1/2,04+0,15/0,05+1/23)=2,262 м²*⁰С/Вт

Проверка выполнения санитарно – гигиенических требований тепловой защиты

Проверяем выполнение условия .

Определяем по формуле (4) СНиП 23-02-2003 :

Согласно табл. 5 СНиП 23-02-2003 , следовательно, условие < выполняется.

Проверяем выполнение условия :

Согласно приложению (Р) СП 23-101-2004 для температуры внутреннего воздуха t_int=+18 ⁰C и относительной влажности φ=55% температура точки росы t_d=7,44 ⁰C, следовательно, условие выполняется.

Вывод: стеновая 3-х слойная железобетонная панель с утеплителем толщиной 150 мм удовлетворяет нормативным требованиям тепловой защиты зданий.
