2 Робота на стенді

2.1 Експлуатаційні обмеження

2.1.1 Не допускається недотримання вимог, зазначених у 1.1.6 і характеристик по 1.2.9 і 1.2.10.

2.2 Підготовка стенда до експлуатації

2.2.1 Заходи безпеки.

2.2.1.1 Електрошафа, стійка й установка насосна повинні мати захисне заземлення; задовольняюче вимогам діючих ПУЭ і "Правил безпечної експлуатації електроустановок споживачів" (ПБЭЭП) - ДНАОП 0.00-1.21-98.

2.2.1.2 До роботи на стенді допускається персонал, ознайомлений з дійсною інструкцією, що пройшла навчання з питань охорони праці й інструктаж.

2.2.1.3 Операція зміни кута нахилу рами повинна виконуватися не менш чим двома робітниками, один із яких повинний утримувати раму в потрібному положенні, коли вона розфіксована і може мимовільно повернутися, іншої - викручувати фіксуючі болти 43 (див. рисунок 2), розташовані в щоках стійки 1 по чотирьох у кожної, і після зміни кута нахилу рами - закручувати.

2.2.2 Включення і випробування

2.2.2.1 Перед першим пуском стенда після монтажу, а також після заміни масла в гідросистемі необхідно вивернути гвинт запобіжного клапана до нульового настроювання.

2.2.2.2 Підготовка стенда до випробувань гасителів здійснюється в наступній послідовності:

- забрати з робочої зони сторонні предмети;

- перевірити рівень масла в баці, що повинний досягати верхньої крайки отвору маслоукажчика;

- перевірити кріплення вузлів стенда і, при необхідності, підтягти кріпильні деталі;

- установити на затисках наконечники, що відповідають базовим отворам у голівках випробуваного гасителя;

- установити необхідний кут нахилу рами стенда, що відповідає робочому положенню випробуваного гасителя;

- включити автоматичний вимикач електроживлення стенда, розташований на бічній стінці електрошафи, при цьому повинна загорітися сигнальна лампа на панелі керування електрошафи (див. рисунок 4);

- включити електронний блок, натиснувши на панелі керування електрошафи кнопку пристрою безперебійного живлення УБП, дочекатися появи на екрані вікна керуючої програми, у лівому нижньому куті якого буде зелений овал з написом «Ожидание ко­манд»;

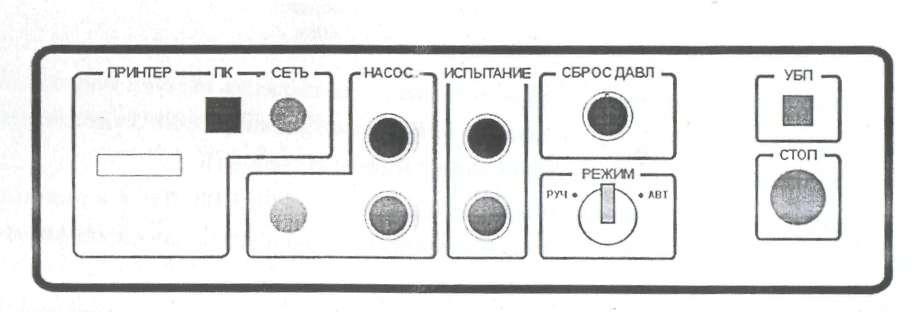

Рисунок 4 - Панель керування шафи електричної

- установити перемикач режиму роботи, розташований на панелі керування електрошафи, у положення АВТ;

- натисканням кнопки НАСОС. ПУСК, розташованої на панелі керування електрошафи, включити електродвигун М насоса Н;

- натиснути кнопку ЗАЖИМ НИЖНИЙ. РАЗЖАТЬ, розташовану на винесеному пульті керування (див. малюнок 8), і, контролюючи манометром, установити гвинтом запобіжного клапана КП тиск 8,5 МПа (85 кгс/см² ) і зафіксувати положення гвинта гайкою;

Рисунок 5 - Винесений пульт керування

- перевірити роботу затисків шляхом їхнього включення і вимикання, звертаючи увагу на плавність переміщення виконавчих органів і відсутність витоків робочої рідини. Натиснути кнопки ЗАЖИМ ВЕРХНИЙ. ЗАЖАТЬ і ЗАЖИМ НИЖНИЙ. ЗАЖАТЬ;

- натиснути на панелі керування електрошафи кнопку ИСПЫТАНИЕ. ПУСК і переконатися в плавності зворотно-поступального руху нижнього затиску і відсутності витоків робочої рідини через ущільнення циліндра силового;

- за показниками манометра визначити падіння тиску в гідроциліндрах затисків. Протягом трьох хвилин воно не повинне падати нижче 5 МПа, у противному випадку необхідно знайти й усунути несправність;

- установити, використовуючи для контролю тахометр, частоту обертання електродвигуна М2 рівної 12 оборотам у хвилину, регулюючи її східчасто двома кнопками на другій ліворуч платі касети електрошафи (верхня кнопка - збільшення оборотів, нижня - зменшення, при цьому світлодіод поруч із кнопками керування загоряється, сигналізуючи, що система сприйняла команду). Натиснути кнопку ИСПЫТАНИЯ. СТОП;

- натиснути на панелі керування електрошафи кнопку ИСПЫТАНИЯ. СТОП;

- перевірити роботу кнопок СТОП аварійної зупинки стенда (дві рівноцінні грибкові червоні кнопки з фіксацією розташовані по одній на панелі керування електрошафи і на винесеному пульті керування 39): натиснути на панелі керування електрошафи кнопку ИСПЫТАНИЯ. ПУСК і, приблизно через 30 секунд, - кнопку СТОП (для повернення кнопки СТОП у вихідне положення її необхідно повернути по годинній стрілці).
