24. Електричні вимірювання. Основні метрологічні поняття. Методи вимірювання.
Електричні вимірювання відіграють у техніці велику роль. За їх допомогою контролюється робота окремих машин, агрегатів та електроустановок. Тільки вимірюючи різні величини і порівнюючи їх між собою і з вихідними даними, можна вести технологічний процес найраціональніше.
Виміряти яку-небудь електричну величину – це значить порівняти її з однорідною величиною, яку умовно прийнято за одиницю.
Вимірювання – це знаходження значення фізичної величини дослідним шляхом за допомогою спеціальних технічних засобів.
Щоб провести вимірювання, тобто порівняти величину яку ми вимірюємо з одиницею вимірювання, необхідно мати цю одиницю – міру.
Міра – це засіб вимірювання, який призначений для відтворення фізичної величини заданого розміру.
При вимірюванні використовуються не тільки міри, але і вимірювальні прилади, з допомогою яких виконується процес порівняння величини що вимірюється із одиницею вимірювання.
Вимірювальний прилад – засіб вимірювання, який призначений для відтворення сигналу вимірювальної інформації в формі, доступній для безпосереднього сприйняття спостерігача .
Електровимірювальні прилади поділяють на дві групи:
- прилади безпосередньої оцінки;
- прилади порівняння.
Прилади безпосередньої оцінки ( амперметри, вольтметри, омметри, ваттметри і т.д.) дозволяють визначити числове значення вимірювальної величини за шкалою.
Прилади порівняння ( мости, компенсатори) використовують для порівняння вимірюваної величини із мірою. Їх використовують для проведення більш точних вимірювань.
Показники приладу – це значення величини що вимірюється, що визначається відліком поділок та перевідним множником (наприклад, ціною поділки).
25. Улаштування електровимірювальних приладів. Класифікація електровимірювальних приладів.
Електровимі́рювальні при́лади — клас пристроїв, що застосовуються для виміру різних електричних величин. До групи електровимірювальних приладів також належать й інші засоби вимірюваннь — міри, перетворювачі, комплексні установки.
Класифыкація
Електровимірювальні прилади для виміру електричних величин поділяються на:
прилади для виміру сили струму — Амперметри ;
прилади для виміру напруги — Вольтметри ;
прилади для виміру активної та реактивної потужності — Ватметри та Варметри ;
прилади для вимірювання cos φ — Фазометри ;
прилади для вимірювання опорів — Омметри , Мегометри ;
прилади для виміру частоти змінної напруги або струму — Частотоміри;
26. Вимірювальний механізм приладів. Електротехнічні виміри.
!!!!!!!!!!!
27. Вимірювання струму та напруги.
!!!!!!!!!!!!!
28. Вимірювання потужності трифазного кола.
Для вимірювань потужності і енергії трифазної системи можуть бути застосовані один прилад (ватметр або лічильник), два прилади або три прилади.
Метод
одного приладу застосовується в
симетричних трифазних системах, де
фазні напруги, струми і кути зсуву фаз
рівні між собою, і
ґрунтується на використовуванні виразів
для потужності P
= 3UфІф·cos
φ
=
Uл·Іл·cos
φ
і
енергії
.
,
де U
– напруга, I
- струм, φ
- фаза.
Індекс ф – позначає фазні параметри, л – лінійні.
При асиметричній системі, в якій значення струмів і напруг окремих фаз не однакові, а також розрізняються кути зсуву фаз між векторами струмів і напруг, використовується метод двох приладів. Нарешті, в загальному випадку, у тому числі і в чотирипровідній асиметричній системі, застосовується метод трьох приладів, а потужність і енергія визначається як сума фазних параметрів.
Надалі обмежимося розглядом тільки методів вимірювання потужності, що дає також уявлення і про методи вимірювання енергії.

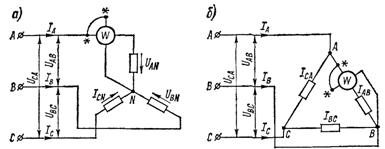

Метод одного приладу. Якщо трифазна система симетрична, а навантаження сполучені зіркою з доступною нульовою точкою, то однофазний ватметр включають по схемі рисунок 2, а і вимірюють ним потужність однієї фази.
|
Для отримання потужності всієї системи свідчення ватметра потрібно потроїти. Можна також зміряти потужність при з'єднанні фаз навантаження трикутником, але за умови включення послідовної обмотки ватметра в одну з фаз (рисунок, б). |
