73. Втрати та ккд синхронної машини.
Потери в синхронной машине состоят из:
1) электрических потерь в обмотке статора;
2) магнитных потерь в стали статора;
3) добавочных потерь в полюсных наконечниках или в поверхностном слое бочки ротора, вызванных пульсациями поля вследствие зубчатости внутренней поверхности статора и высшими гармоническими поля ста-тсра;
4) механических потерь на трение в подшипниках и вращающихся частей о воздух или другой газ, охлаждающий машину;
действия на соответствующие поля токов, возникающих в успокоительной обмотке и главным образом в обмотке возбуждения, так как ее постоянная времени соизмерима с периодом колебаний. Поэтому приведенные выводы следует рассматривать как приближенные.

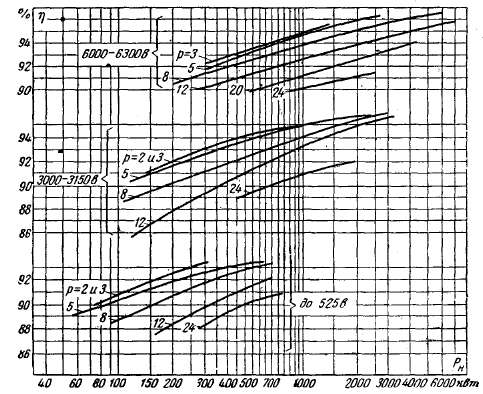

Рис. 4-94. Значения к. п. д. (η) синхронных генераторов и двигателей при номинальном режиме их работы в зависимости от номинальной мощности
5) потерь на возбуждение, причем к последним относятся не только потери в обмотке возбуждения, но и потери в возбудителе, если он посажен на один вал с синхронной машиной, и в регулировочных реостатах;
6) добавочных потерь при нагрузке, вызванных полями рассеяния статора.
Перечисленные потери в сумме (ΣР) составляют небольшую долю от коминальной мощности машины. Эта доля уменьшается с ростом ее мощности.
Коэффициент полезного действия (к. п. д.) синхронной машины определяется:
для генератора по формуле
Значения к. п. д. синхронных генераторов и двигателей отечественных заводов приведены на рис. 4-94.
Значения к. п. д. крупных гидрогенераторов колеблются в пределах 96— 98, турбогенераторов 97—98,8%.
74. Сельсин, призначення та принцип дії.
Сельси́н — Інформаційна електрична машина змінного струму, призначена для вироблення напруг, амплітуди і фази яких визначаються кутовим положенням ротора, і яка використовується як давач або приймач у системах дистанційної синхронної передачі кутових переміщень. [1]
Сельсини ( англ. self-synchronizing) мають здатність до самосинхронізації. Сельсин передачі працює як звичайна механічна передача, але крутильний момент між валами передається не зубцями трибів, а магнітним потоком безпосередньо.
В різних галузях промисловості, в системах автоматики і керування часто виникає необхідність синхронного і синфазного обертання або повороту двох і більше осей, механічно не з'єднаних (наприклад, на РЛС — радіолокаційних системах з обертальною антеною). Такі задачі вирішуються за допомогою систем синхронного зв'язку.
Найпростіший сельсин складається зі статора з трьохфазною обмоткою (схема включення — трикутник або зірка) і ротора з однофазною обмоткою. Два таких пристрої електрично з'єднуються відповідними виводами — статор зі статором і ротор з ротором. На ротори подається однакова змінна напруга. За таких умов обертання ротора одного сельсину визиває поворот ротора другого сельсину. При повороті одного з сельсинів (сельсин-давача) на якийсь кут в ньому наводиться ЕРС, відмінна від початкової. Така ж ЕРС буде виникати і в другому сельсині (сельсині-приймачі) і по правилу лівої руки він відхилиться на той же кут.
