68. Паралельна робота синхронних генераторів.
Для включения синхронного генератора на параллельную работу необходимо выполнить следующие условия: 1. Напряжение подключаемой машины должно быть равно напряжению сети или работающей машины. 2. Частота подключаемого генератора должна быть равна частоте сети. 3. Напряжения всех фаз подключаемой машины должны быть противоположны по фазе напряжениям соответствующих фаз сети или работающей машины. 4. Для подключения на параллельную работу трехфазного синхронного генератора необходимо также обеспечить одинаковое чередование фаз подключаемой машины и сети.
Подготовку к включению на параллельную работу синхронного генератора ведут следующим образом. Приводят во вращение первичный двигатель и регулируют его скорость вращения так, чтобы она была примерно равна номинальной. Затем возбуждают генератор и, следя за показаниями вольтметра, под-

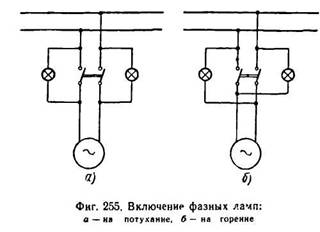

ключенного к зажимам статора, регулируют напряжение машины при помощи реостата в цепи возбуждения до тех пор, пока оно не станет равным напряжению сети. Воздействуя на регулятор первичного двигателя и наблюдая за показаниями частотомера, устанавливают более точно скорость машины так, чтобы частота генератора была равна частоте сети. Тем самым первое и второе условия для включения на параллельную работу будут выполнены. Для выполнения третьего условия, а также для установления полного равенства частот служат фазные лампы. Фазные лампы для машин однофазного тока включаются по двум схемам: на потухание (фиг. 255, а) и на горение (фиг. 255, б). При совпадении фаз сети и машины лампы, включенные по схеме а, погаснут, а по схеме б будут гореть полным накалом. В этот момент и нужно включить рубильник генератора.
69. Безконтактні синхронні генератори, принцип дії та пристрій
Бесконтактные синхронные генераторы и двигатели применяются в случаях, когда обслуживание щеточного устройства затруднено и требуется высокая надежность машины в течение длительной эксплуатации в тяжелых условиях. Такие генераторы применяются, например, для электроснабжения железнодорожных вагонов, их мощность может достигать 10 кВт и более. [1]
Используются бесконтактные синхронные генераторы, асинхронные двигатели и устраняются высотные ограничения. [2]
Разработка бесконтактных синхронных генераторов с системой гармонического компаундирования является перспективным направлением развития систем возбуждения и регулирования авиационных машин. [3]
Особенностью конструкции агрегата является бесконтактный синхронный генератор с когтеобразными полюсами и внешнезамкнутым магнитопроводом. Такое исполнение из-за отсутствия скользящего контакта повышает надежность и долговечность агрегата в целом. Кроме того, генератор с когтеобразной полюсной системой обладает лучшими регулировочными свойствами. Магнитный поток, проходя по магнитной системе генератора, меняет свое направление с радиального в статоре и кольцах катушек возбуждения на аксиальное в когте-образных полюсах и станине. Применение больших масс в генераторе облегчает его самовозбуждение. [4]
ЭДС остаточной намагниченности Ео бесконтактных синхронных генераторов определяется суммой ЭДС, индуктированной остаточным магнитным потоком полюсов основного генератора и ЭДС, индуктированной током обмотки возбуждения генератора, протекающим под действием ЭДС возбудителя, генерируемой остаточным магнитным потоком возбудителя. [5]
Закон изменения действующего значения тока короткого замыкания бесконтактного синхронного генераторас системой гармонического компаундирования определяется постоянными времени системы гармонического компаундирования, обмоток возбуждения возбудителя и генератора, а также приращением напряжения в системе гармонического компаундирования. [6]
Исследование на АВМ процессов в системе возбуждения возбудителя бесконтактного синхронного генератора / ЛГеория информационных систем и устройств с распределенными параметрами: Тезисы докл. [7]
Тогда дифференциальное уравнение, описывающее переходный процесс в бесконтактном синхронном генераторе с системой гармонического возбуждения при самовозбуждении становится уравнением второго порядка с постоянными коэффициентами. [8]
