36. Трифазний трансформатор. Улаштування та режим роботи.
ТРИФАЗНИЙ ТРАНСФОРМАТОР

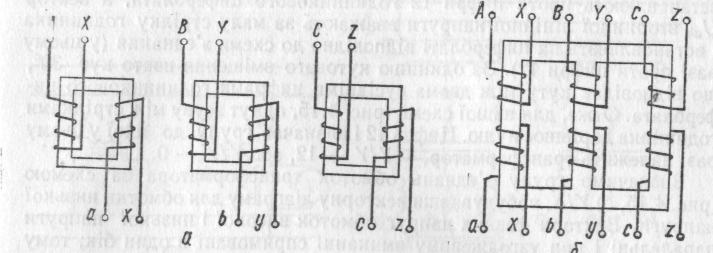

Перетворення електричної енергії трифазного струму однієї напруги в енергію трифазного струму іншої напруги можна виконати двома способами: а) з допомогою трьох однотипних однофазних трансформаторів (рис. 4.14, а); б) з допомогою одного трифазного трансформатора (рис. 4.14, б).
Трифазні
(тристержньові) трансформатори
виготовляють середньої
і малої потужностей, а групу з трьох
однофазних трансформаторів застосовують
при великих потужностях.
37. Вимірювальні трансформатори, призначення, улаштування та принцип дії.
Вимірювальний трансформатор — трансформатор, призначений для пересилання інформаційного сигналу вимірювальним приладам, лічильникам, пристроям захисту і (або) керування[20]. Вимірювальні трансформатори поділяються на трансформатори струму і трансформатори напруги.
Трансформатор струму — вимірювальний трансформатор, в якому за нормальних умов роботи вторинний струм практично пропорційний первинному і зсув фаз між ними близький до нуля[20].
Вимірювальний трансформатор струму — трансформатор, який призначений для перетворення струму до значення, зручного для виміру. Первинна обмотка трансформатора струму включається послідовно у ланцюг зі змінним струмом, що вимірюється. А у вторинну включаються вимірювальні прилади. Струм, що протікає по вторинній обмотці трансформатора струму, пропорційний струму, що протікає у його первинній обмотці.
Трансформатори струму широко використовуються для вимірювання електричного струму й у пристроях релейного захистуелектроенергетичних систем, у зв'язку з чим на них накладаються високі вимоги по точності. Трансформатори струму забезпечують безпеку вимірювань, ізолюючи вимірювальні ланцюги від первинного ланцюга з високою напругою, яка часто складає сотні кіловольт.
Зазвичай, трансформатор струму виготовляється з двома і більше групами вторинних обмоток: одна використовується для підключення пристроїв захисту, інша, точніша — для підключення засобів обліку і вимірювання (наприклад, лічильників електроенергії).
Трансформатор напруги — вимірювальний трансформатор, у якому за нормальних умов використання вторинна напруга пропорційна первинній напрузі та за умови правильного вмикання зсунена відносно неї за фазою на кут, близький до нуля[20].
Трансформатор напруги використовується для перетворення високої напруги в низьку в колах релейного захисту та контрольно-вимірювальних приладів і автоматики. Застосування трансформатора напруги дозволяє ізолювати логічні кола захисту і кола вимірювання від кіл високої напруги.
38. Автотрансформатор, призначення, улаштування та принцип дії. Автотрансформатор
Умовне графічне позначення автотрансформатора з трьома виводами
Автотрансформатор — трансформатор, дві або більше обмоток якого мають спільну частину[19]. Це є варіант виконання силового трансформатора, в якому первинна і вторинна обмотки сполучені безпосередньо, і мають за рахунок цього не тільки електромагнітний зв'язок, а й електричний. Обмотка автотрансформатора має декілька виводів (як мінімум 3), при підключенні до яких, можна отримувати різні напруги.
Перевагою автотрансформатора є вищий ККД, оскільки лише частина потужності піддається перетворенню — це особливо суттєво, коли вхідна і вихідна напруги відрізняються незначно. Недоліком є відсутність електричної ізоляції (гальванічної розв'язки) між первинним і вторинним колом. У промислових мережах, де наявність заземлення нульового проводу обов'язкова, цей чинник ролі не грає, зате суттєвою є менша витрата сталі для осердя, міді для обмоток, менша вага і габарити, і в результаті — менша вартість.
Застосування автотрансформаторів економічно виправдане замість звичайних трансформаторів для сполучення ефективно заземлених мереж з напругою 110 кВ і вище при коефіцієнтах трансформації не більших за 3...4.
