13. Схемы гпп предприятий: схемы без выключателей на стороне вн, схемы мостика, блочные схемы.
Большинство подстанций промышленных предприятий выполняется без сборных шин на стороне высшего напряжения по блочному принципу, реализуемому в виде схем “линия - трансформатор”. Блочные схемы просты и экономичны. Установка на подстанциях, как правило двух трансформаторов обеспечивает по надежности электроснабжение потребителей I категории. Схемы со сборными шинами применяются в редких случаях и должны иметь технико-экономическое обоснование.
Схемы с перемычками(мостиками) между питающими линиями следует применять лишь при обоснованной необходимости устройства перемычек. В загрязненных зонах их следует избегать, так как наличие дополнительных элементов увеличивает вероятность аварий на подстанции.
|
Перемычка в данной схеме позволяет присоединить оба трансформатора к одной линии при повреждении в другой; обеспечить питание подстанции во время ревизии или ремонта трансформатора |
|
Схема применяется для питания подстанции по транзитным линиям 110-220 кВ или по линиям с двусторонним питанием. Эта схема позволяет не прерывать транзита мощности при повреждении трансформатора |

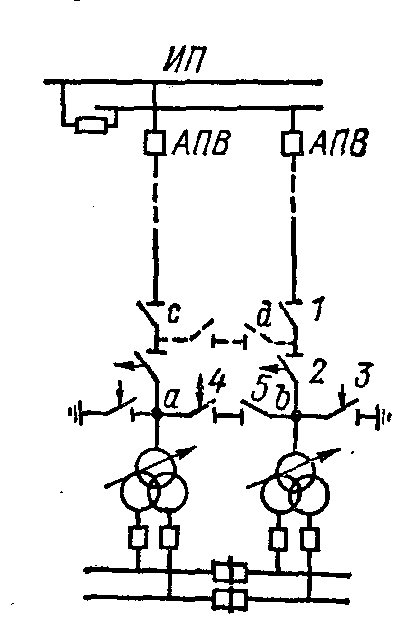

Схема двухтрансформаторной подстанции 110—220 кВ без выключателей на ВН.
Данная схема подстанции применяется при тупиковом питании потребителей электрической энергии непосредственно с шин высокого напряжения электростанций или районной подстанции, либо от двух параллельных линий 110—220 кВ проходящих в зоне сооружения подстанции. Присоединение подстанций к питающим линиям в этом случае производится глухими ответвлениями (т. е. без выключателей в месте присоединения), а подстанции носят название ответвительных. Распространенной также является схема с присоединением одного из трансформаторов глухим ответвлением к ближайшей одиночной линии высоковольтной сети системы, а второго — к тупиковой линии передачи, прокладываемой на подстанцию непосредственно от источника электроснабжения. Питание подстанций, сооружаемых по схеме рис. 12-2, от двух различных источников электроснабжения не допускается.
При любой схеме питания трансформаторы подстанций присоединяются к сети через линейный разъединитель 1 и отделитель 2 .Для защиты трансформатора установлен однофазный короткозамыкатель 3. При повреждении трансформатора вступает в действие релейная защита, автоматически включающая короткозамыкатель, чем создается однофазное короткое замыкание на линии. Линия отключается со стороны источника питания на время, достаточное для автоматического отключения отделителем поврежденного трансформатора. Вслед за этим АПВ (однократное или двукратное) снова включает питающую линию, обеспечивая электроснабжение остальных присоединенных к ней потребителей. Разъединители 1 и 5 обеспечивают ремонт и испытание коммутационной аппаратуры при работе одного из трансформаторов.
