2.5.2 Выбор оборудования для приготовления, доставки, подачи и укладки бетонной смеси

Исходными данными для подбора ТС являются: место приготовления (дальность доставки) бетонной смеси, требования к консистенции бетонной смеси на месте укладки, дальность, высота и темп подачи бетонной смеси, геометрические размеры и степень армирования бетонируемых конструкций.

Бетонная смесь приготавливается на строительной площадке в полуавтоматических бетономешалках.

Подачу бетонной смеси к месту укладки осуществляют краном в поворотных бункерах (бадьях).

Уплотняют бетонную смесь штыкованием с помощью шуровок. Результаты подбора заносят в таблицу 2.4.2.

Ведомость технических средств для транспортирования, укладки и уплотнения бетонной смеси.

Таблица 2.4.2

№ п.п.	Наименование технологической операции	Наименование, марка ТС	Кол-во, шт.	Основные параметры
1	Полуавтоматическая бетономешалка	-	1	V = 0,25 м3
2	Подвоз нужных приспособлений ( цемент, песок, вода)	КАМАЗ	1	-
3	Укладка бетонной смеси в стыки	Ящик для раствора	2	V = 0,5 м3, m = 0,06 т

2.5.3 Выбор крана

Выбору крана предшествует определение организационных методов монтажа, характеризующих направление и последовательность установки элементов, обоснование возможных вариантов типов кранов, мест расположения и схем их движения. Выбор крана осуществляют в три этапа.

1. Определяют необходимые технические параметры крана (грузоподъемность, вылет крюка, высота подъема крюка) для монтажа характерных конструктивных элементов с учетом их конкретной массы и габаритов, с использованием конкретных гру­зозахватных устройств и конкретных схем установки предполагае­мых к использованию кранов. Выбирают наиболее неблагоприятные параметры.

2. По справочной литературе подбирают варианты кранов, рабочие параметры которых равны или несколько больше требуемых.

3. Сравнивают технико-экономические показатели применения рас­сматриваемых вариантов.

Все расчёты и пояснения производят согласно Учебного пособия Соколова Г.К. «Выбор кранов и технических средств для монтажа строительных конструкций»

Выбор монтажных кранов по техническим параметрам

Выбор монтажных механизмов осуществляется по трем параметрам: Q, H и L. Это масса Q, которую необходимо поднять на высоту H, при этом минимальный вылет стрелы самоходного крана может быть L.

I монтажный поток- монтаж основных колонн.

Монтаж колонн крайних рядов.

Необходимая грузоподъемность крана:

Q = Q_кол + Q_тр = 2,76 + 0,1814 = 2,9414 т,

где Q_тр = 0,1814 т - масса траверсы; Q_кол = 2,76 т - масса колонны.

Необходимая высота подъема крюка:

H = h_кол+ h_тр +h_зап +h_пол = 6,9 +1,25+0,5+1,5 = 10,15 м

где h_зап = 0,5 м - высота запаса - зазор между верхом стакана и низом колонны;

h_кол = 6,9 м - высота колонны;

h_тр =1,25 м- расчетная высота траверсы ТР-8-0,4,

h_пол =1,5 м- высота полиспаста.

Получили следующие значения технических параметров крана:

- грузоподъемность Q = 2,9414 т;

- высота подъема крюка H = 10,15 м;

- вылет стрелы Lmin = 5 м.

Монтаж колонн средних рядов.

Необходимая грузоподъемность крана:

Q = Q_кол + Q_тр = 3,94 + 0,1814 = 4,1214 т,

где Q_тр = 0,1814 т - масса траверсы; Q_кол = 3,94 т - масса колонны.

Необходимая высота подъема крюка:

H = h_кол+ h_тр +h_зап +h_пол = 6,3 +1,25+0,5+1,5 = 9,55 м

где h_зап = 0,5 м - высота запаса - зазор между верхом стакана и низом колонны;

h_кол = 6,3 м - высота колонны;

h_тр =1,25 м- расчетная высота траверсы ТР-8-0,4,

h_пол =1,5 м- высота полиспаста.

Получили следующие значения технических параметров крана:

- грузоподъемность Q = 4,1214 т;

- высота подъема крюка H = 9,55 м;

- вылет стрелы Lmin = 5 м.

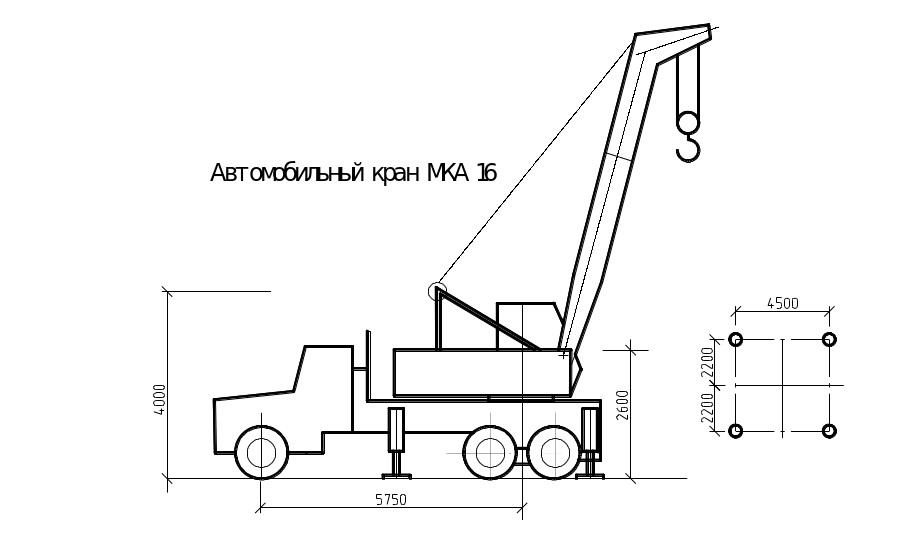

Подбираем автомобильный кран МКА-16 (при длине стрелы 15м максимальная грузоподъемность 11,5 т, задний габарит – 2,4 м; необходимая грузоподъемность 4 т при высоте подъема – 13м и вылете стрелы - 10 м,).

Монтаж колонн торцового фахверка.

Необходимая грузоподъемность крана:

Q = Q_кол + Q_тр = 3,57 + 0,1814 = 3,7514 т,

где Q_тр = 0,1814 т - масса траверсы; Q_кол = 3,57 т - масса колонны фахверка.

Необходимая высота подъема крюка:

H = h_кол+ h_тр +h_зап +h_пол = 9,7 +1,25+0,5+1,5 = 12,95 м

где h_зап = 0,5 м - высота запаса - зазор между верхом стакана и низом колонны;

h_кол = 9,7 м - высота колонны;

h_тр =1,25 м- расчетная высота траверсы ТР-8-0,4,

h_пол =1,5 м- высота полиспаста.

Получили следующие значения технических параметров крана:

- грузоподъемность Q = 3,7514 т;

- высота подъема крюка H = 12,95 м;

- вылет стрелы Lmin = 5 м.
