Расчет основания и фундамента Фм-2 по II группе предельных состояний (расчет осадок основания)
Он производится аналогично расчету основания и фундамента как для ФМ-1 по 2 группе предельных состояний.
Таблица3
№ слоя |
z, м |
zq, кПа |
0,2zq, кПа |
= 2z/b |
= l/b |
|
zp, кПа |
zpi, кПа |
hi, кПа |
Еi, кПа |
Si, м |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
0 |
0 |
25,95 |
5,19 |
0 |
1,6 |
1 |
82,87 |
81,958 |
0,5 |
8503 |
0,003 |
1 |
0,5 |
34,6 |
6,92 |
0,33 |
1,6 |
0,978 |
81,047 |
||||
75,039 |
0,8 |
8503 |
0,0044 |
||||||||
2 |
1,3 |
48,44 |
9,69 |
0,86 |
1,6 |
0,833 |
69,031 |
||||
60,495 |
0,8 |
8503 |
0,0035 |
||||||||
3 |
2,1 |
62,28 |
12,45 |
1,4 |
1,6 |
0,627 |
51,96 |
||||
44,17 |
0,8 |
8503 |
0,0026 |
||||||||
4 |
2,9 |
76,12 |
15,22 |
1,93 |
1,6 |
0,439 |
36,38 |
||||
32,692 |
0,8 |
8503 |
0,0019 |
||||||||
5 |
3,7 |
89,96 |
17,99 |
2,46 |
1,6 |
0,35 |
29,004 |
||||
25,813 |
0,6 |
14240 |
0,0008 |
||||||||
6 |
4,3 |
101,06 |
20,21 |
2,87 |
1,6 |
0,273 |
22,623 |
||||
20,054 |
0,8 |
14240 |
0,00083 |
||||||||
7 |
5,1 |
109,78 |
21,95 |
3,4 |
1,6 |
0,211 |
17,485 |
||||
S = 0,01703 м S = 1,703 см |
|||||||||||
|
|||||||||||

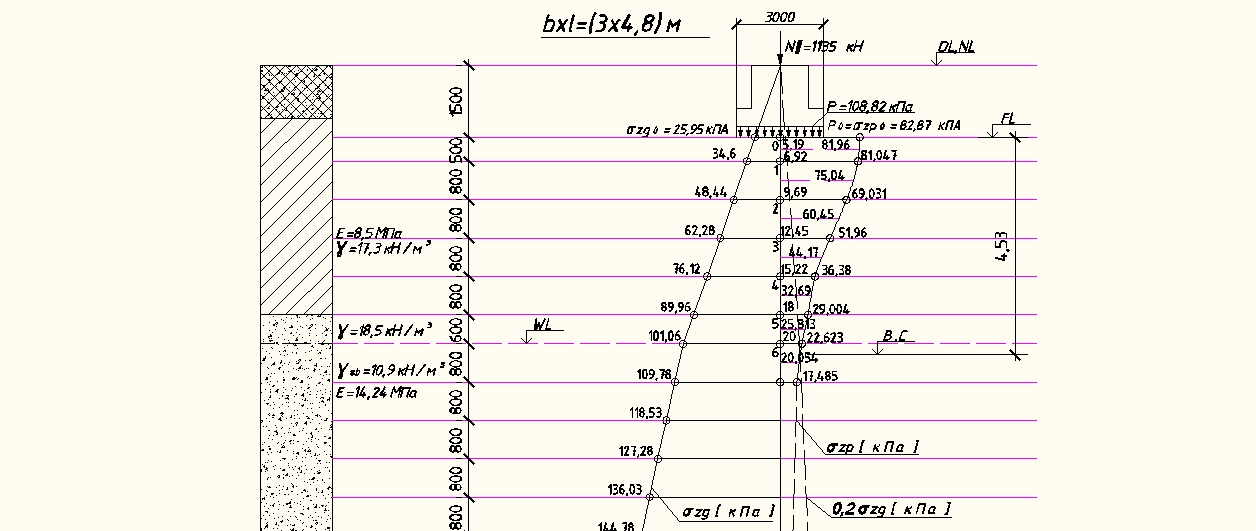

Рис 5. Схема к расчету осадок основания методом послойного суммирования.

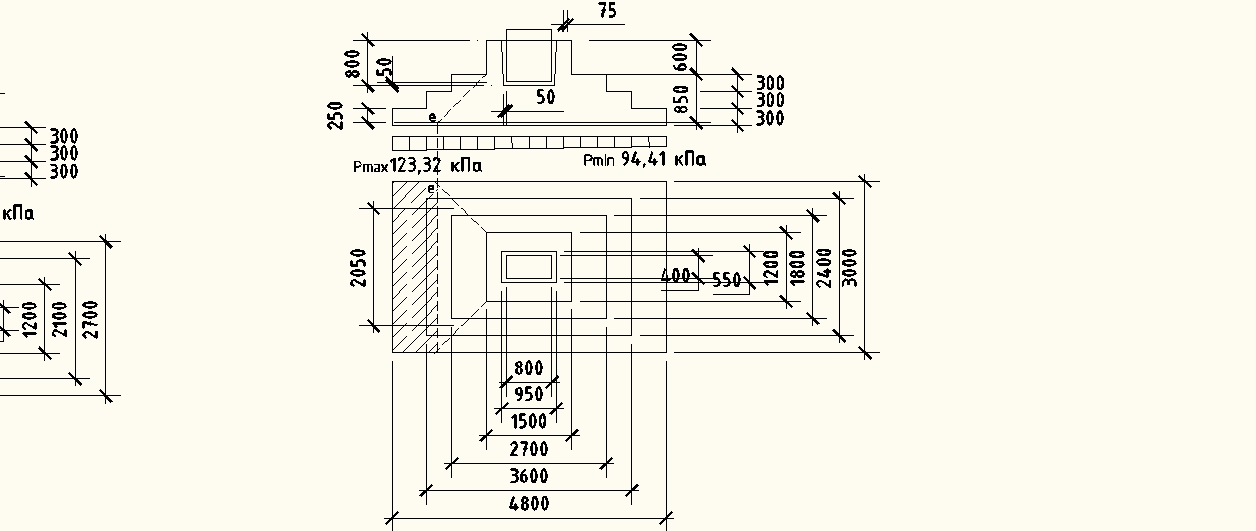

Конструирование фундаментов Фм-2 на естественном основании
Целью расчета оснований по несущей способности является обеспечение прочности и устойчивости оснований, а также недопущение сдвига фундамента по подошве и его опрокидывания.
Расчет фундаментной плиты на продавливание
Вначале определяется вынос нижней ступени фундамента
bp = bc + h0 = 1,2 + 0,85 = 2,05 м,
A01 = 0,5b(l – lc – 2h0) –0,25(b – b1–2h01)2 = 0,5Ч3(4,8 – 1,5 – 2Ч0,85) –0,25(3 – 2,4 – 2Ч0,25)2 = 2,4 м2
F
= A01 Ч
Pmax
= 2,4 Ч 123,23 = 295,752 кН < 1160 Ч Ч
0,25 Ч 2,05 = 594,5 кН.
Принимаем класс бетона В 25, = 1160 кПа. Условие выполняется.
