Конструирование свайных ростверков Рс-2 (расчет на продавливание ростверка колонной, угловой сваей, расчет плитной части на изгиб)
Ростверк является элементом свайного фундамента, опирающимся на куст свай. Проектировать куст свай следует в соответствии со СНиП II-17-77 „Свайные фундаменты”.
Сопряжение ростверков со сборными железобетонными колоннами предусматривается стаканным (с подколонником или без него) с монолитными железобетонными колоннами - монолитным, со стальными колоннами - с помощью анкерных болтов.
Расчет ростверков на продавливание колонной
Условие прочности ростверка на продавливание колонной:
Nk,I ≤ 2Rbth0[α1(bc+c2)+ α2(dc+c1)],
h0 – рабочая высота ростверка;
c1, c2 – расстояние от соответствующих граней колонн до внутренних граней каждого ряда свай, принимаемые от 0,4 h0 до h0;
bc, dc – ширина и высота сечения колонны;
α1, α2 – безразмерные коэффициенты, равные .

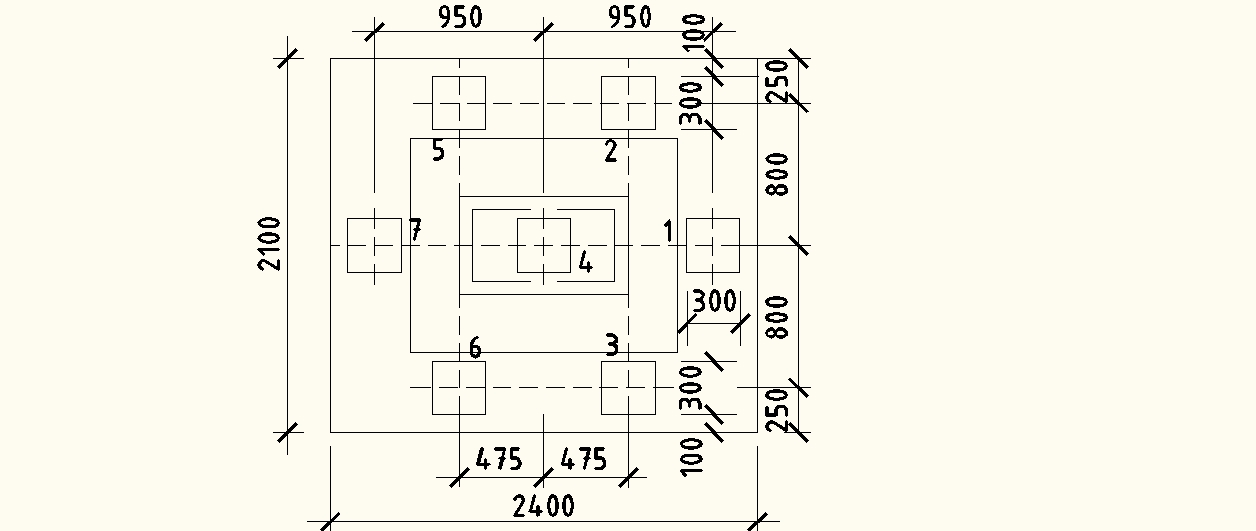

Ростверк
имеет в плане размеры 240
210
при размере подколонника 150120 см, глубина
заделки колонны в стакан 80 см, бетон
марки В 25
Rbt = 1,11,05 = 1,16 МПа
В первом ряду наиболее нагруженные сваи 1 и 2
Nk,I = 2 (Nсв1 + Nсв2 + Nсв3)
Nсв1
=
=
1328/7 + 170 Ч
0,95/(4
Ч 0,4752
+ 2
Ч Ч 0,952)
= 249,36 кН
Nсв3
=
1328/7 + 170 Ч
0,475/(4
Ч 0,4752
+
+ 2 Ч 0,952) = 219,52 кН
Nсв4
=
= 1328/7 = 189,7 кН
Тогда Nk,I = 2 (Nсв1 + Nсв2 + Nсв3 + 0,5 Ч Nсв4) =

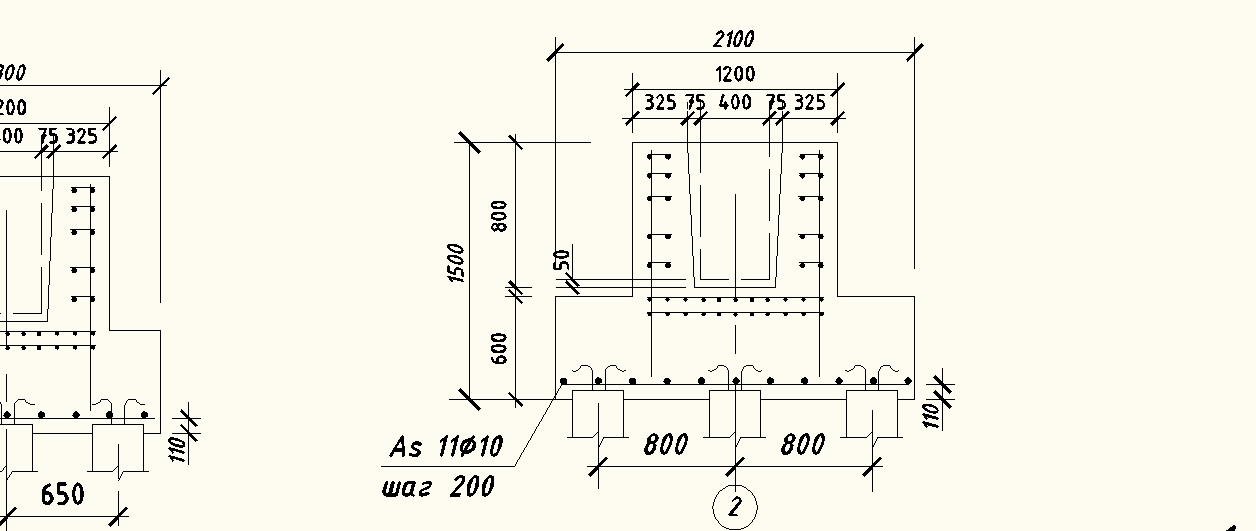

= 2 Ч 249,36 + 4 Ч 219,52 + + 189,7 = 1566,5 кН Рис. 20. Схема армирования
При
толщине дна стакана 650 мм его рабочая
высота составляет
h0 = 650-110 = 540 мм
Значения С1 и С2:
С1 = 475 – 150 – 200 = 125 мм
С2 = 800 – 150 – 200 = 450 мм
Коэффициенты α1 и α2 равны
α1 = h0/С1= 0,54/0,125 = 4,32 > 2,5 то принимаю 2,5
α2 = h0/С2= 0,54/0,45 = 1,2
Тогда расчетное продавливающее усилие, воспринимаемое ростверком:
N = 2 Ч Rbt Ч h0[α1(bc + c2) + α2(dc + c1)]=2 Ч 1160 Ч 0,54[2,5 (0,4 + 0,45) + 1,2 (0,8 + 0,125)] = 4052,808 кН > Nk,I = 1566,5 кН
Расчет ростверков на продавливание угловой сваей
В тех случаях, когда угловая свая в ростверках с подколонником по проекту заходит в плане за обе грани подколонника на 50 мм и более, проверка на продавливание плиты ростверка угловой сваей не производится по пособию по проектированию железобетонных ростверков свайных фундаментов под колонны зданий и сооружений (к СНиП2.03.01-84)
Расчетная нагрузка на угловую сваю:
= (1328 + 166,32)/7 + 195,5 Ч 0,95/(4
Ч 0,4752 Ч
0,952) = 282,26 кН
Mx = M1 + Q1d = 195,5 кН
Nfqi
= 1,1(
f1)L
b
d
= 166,32 кН
Толщина плиты
,
расчетная толщина плиты
C01 = C02 = 0, корректирую и получаю C01 = C02 = 0,4 Ч h02 = 0,4 Ч 0,5 = 0,2 м
β1= β2 =1
N = Rbt Ч h2(β1(b02+ c02/2) + β2(b01 + c01/2)) = 1160 Ч 0,5(1(0,25 + 0,2/2) Ч 2) = 406 кН
где
- высота ступени ростверка от верха
сваи;
,
- расстояние от внутренних граней сваи
до ближайших наружних граней ростверка;
,
- расстояние от внутренних граней
ростверка до внутренних граней сваи;
,
- безразмерные коэффициенты.
