5.4. Конструирование свайных ростверков Рс-1 (расчет на продавливание ростверка колонной, угловой сваей, расчет плитной части на изгиб)

Ростверк является элементом свайного фундамента, опирающимся на куст свай. Проектировать куст свай следует в соответствии со СНиП II-17-77 „Свайные фундаменты”.

Сопряжение ростверков со сборными железобетонными колоннами предусматривается стаканным (с подколонником или без него) с монолитными железобетонными колоннами - монолитным, со стальными колоннами - с помощью анкерных болтов.

Расчет ростверков на продавливание колонной

Условие прочности ростверка на продавливание колонной:

N_k,I ≤ 2R_bt*h₀[α₁(b_c+c₂)+ α₂(d_c+c₁)], h₀ – рабочая высота ростверка;

c₁, c₂ – расстояние от соответствующих граней колонн до внутренних граней каждого ряда свай, принимаемые от 0,4 h₀ до h₀;

b_c, d_c – ширина и высота сечения колонны;

α₁, α₂ – безразмерные коэффициенты, равные .

Ростверк имеет в плане размеры 180180 при размере подколонника 120120 см, глубина заделки колонны в стакан 80 см, бетон класса В25.

R_bt =1,1 Ч 1,05 = 1,16 МПа.

В первом ряду наиболее нагруженные сваи 1 и 2.

N_k,I = 2(N_св1 + N_св2 + 0,5 N_св3)

N_св1 = = 1057/5 + 222 Ч 0,65/(4 Ч 0,65²) = = 296,78 кН.

N_св3 =

Тогда N_k,I = 2(N_св1 + N_св2 + 0,5 N_св3) = 4Ч296,78 + + 211,4 = 1399 кН

При толщине дна стакана 650 мм его

Рабочая высота составляет h₀ = 650-110 = 540 мм

Значения С1 и С2:

С1 =

С2 = = 300 мм = 30 см

Коэффициенты α₁ и α₂ равны Рис. 13.

α₁ = h₀/С1 = 540/200 = 2,7 α₂ = h₀/С1= 540/300 = 1,8

Принимаем α₁ равными 2,5

Тогда расчетное продавливающее усилие, воспринимаемое ростверком:

N = 2R_bt Ч h₀[α₁(b_c + c₂)+α₂(d_c +c₁)] = 2 Ч 1160 Ч0,54[2,5(0,4+0,3)+1,8(0,6+0,2)] = 3996 кН > 1399 кН

Расчет ростверков на продавливание угловой сваей

В тех случаях, когда угловая свая в ростверках с подколонником по проекту заходит в плане за обе грани подколонника на 50 мм и более, проверка на продавливание плиты ростверка угловой сваей не производится по пособию по проектированию железобетонных ростверков свайных фундаментов под колонны зданий и сооружений (к СНиП2.03.01-84)

Расчет ростверков на изгиб

Изгибающие моменты относительно граней ступени и колонны:

В сечении 1-1:

М1 = n Ч N_св1 Ч L1 = 2 Ч 296,78 Ч 0,05 = 29,68 кНм

Требуемая площадь сечения арматуры подошвы ростверка (плиты):

А_s1 = M1/0,9 Ч h₀₁ Ч Rs = 29,68Ч10⁴/0,9Ч49Ч3650 = 1,84 см²

Принимаем арматуру 9 10 АIII, Аs= 7,065 cм²

В сечении 2-2:

М2 = n Ч N_св1 Ч L2 = 2 Ч 296,78 Ч 0,35 = 207,75 кНм

Требуемая площадь сечения арматуры подошвы ростверка (плиты):

А_s2 = M2/0,9 Ч h₀₁ЧRs=207,75Ч10⁴/0,9Ч139Ч3650 = 4,55 см²

Принимаем арматуру 9 10 АIII, Аs= 7,065 cм²

Таким образом окончательно назначаем армирование плиты 9 10 АIII, Аs = 7,065 cм² с шагом стержней 200 мм.

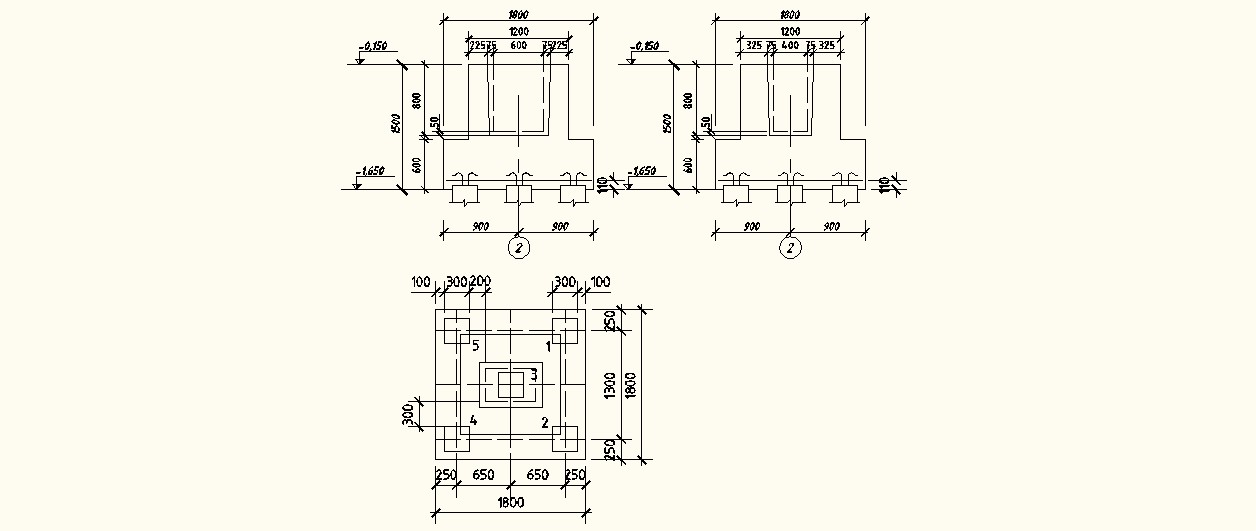

Рис. 14.
