5.3. Расчет осадок оснований свайных фундаментов Фс-1

1) Определяем размеры условного свайно-грунтового массива: Рис 11. Свайный куст

L_y = L + 2h Ч tg α = 1,6 + 2 Ч 5,5 Ч tg(23,54/4) = 2,62 м

B_y = B + 2h Ч tg α = 1,6 + 2 Ч 5,5 Ч tg(23,54/4) = 2,62 м где α =

– осредненное значение угла внутреннего трения слоев грунта, прорезаемых сваями, определяется по формуле:

– расчетные значения улов внутреннего трения для отдельных слоев грунта толщиной пройденных свай, м;

H - глубина погружения свай в грунт, м

= = 23,54

2) Площадь условного свайно-грунтового массива:

A_y = L_y B_y = 2,622,62 = 6,86 м²

3) Вес условного свайно-грунтового массива:

G_II = A_y D_y , где - усредненный удельный вес грунта и свай , = 20 кН/м³

G_II = 6,86720 = 960,4 кН

4) Проверяем условие Р  R

Расчетное сопротивление грунта под подошвой условного фундамента:

где  , - коэффициенты условий работы, по СНиП 2.02.01-83(2000),

k = 1 – коэффициент надежности,

М ,М ,М - коэффициенты, принимаемые в зависимости от  по СНиП 2.02.01-83(2000),

b - ширина подошвы фундамента, м,

k =1 – коэффициент, зависящий от ширины фундамента (b  10 м),

d - приведенная глубина заложения наружных и внутренних фундаментов от пола подвала:

d = 0 м – глубина подвала от поверхности планировки,

с = с – расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента.

 - осредненное расчетное значение удельного веса грунтов, залегающих ниже подошвы фундамента:

- осредненное расчетное значение удельного веса грунтов, залегающих выше подошвы фундамента:

= = = 16,31 кН/м³

Так как у здания нет подвала, то третий член формулы обратится в ноль. Удельный вес грунта под подошвой условного фундамента  = 20 кН/м³.

Тогда R = = 1406,9 кПа

Среднее давление под подошвой условного фундамента:

Р = = = 271,63 кН/м² Таким образом условие Р  R выполняется

5. Определяем осадку основания свайного фундамента. Для этого определяем природные напряжения от действия собственного веса в уровне подошвы условного фундамента:

Ϭzg₀ =

В случае, если грунты залегают ниже уровня подземных вод, их удельный вес должен определяться с учетом взвешивающего действия воды.

Природные напряжения в любой точке на глубине Z можно определить по формуле:

Ϭzg = Ϭzdyg + yZ где y – удельный вес слоя грунта, залегающего ниже подошвы условного фундамента

6. Дополнительное давление Р₀ (напряжение Ϭzр₀) в уровне подошвы условного фундамента равно: Р₀ = Ϭzр₀ = р - Ϭzg₀;

7. Разбиваем сжимаемую толщу под подошвой условного фундамента на слои

8. Определяем значения напряжений (Ϭzg_i; 0,2 Ϭzg_i; Ϭzр_i), строим их эпюры и устанавливаем нижнюю границу сжимаемой толщи (ВС).

9. Вычисляем осадку основания свайного фундамента:

Таблица 6

№ слоя	z, м	zq, кПа	0,2zq, кПа	 = 2z/b	 = l/b		zp, кПа	zpi, кПа	hi, кПа	Еi, кПа	Si, м
1	2	3	4	5	6	7	8	9	10	11	12
0	0	111,13	22,23	0	1	1	160,5	158,01	0,4	15100	0,0031
1	0,4	118,53	23,72	0,31	1	0,969	155,52
								138,06	0,8	15100	0,0054
2	1,2	127,28	25,46	0,92	1	0,752	120,6
								95,5	0,8	15100	0,0037
3	2	136,03	27,2	1,53	1	0,49	78,36
								63,9	0,8	15100	0,0025
4	2,8	144,78	28,96	2,14	1	0,308	49,49
								41,44	0,8	15100	0,0016
5	3,6	153,53	30,72	2,75	1	0,208	33,38
								30,08	0,5	15100	0,0007
6	4,1	158,98	31,79	3,13	1	0,167	26,78
								S = 0,017 м S = 1,7 см

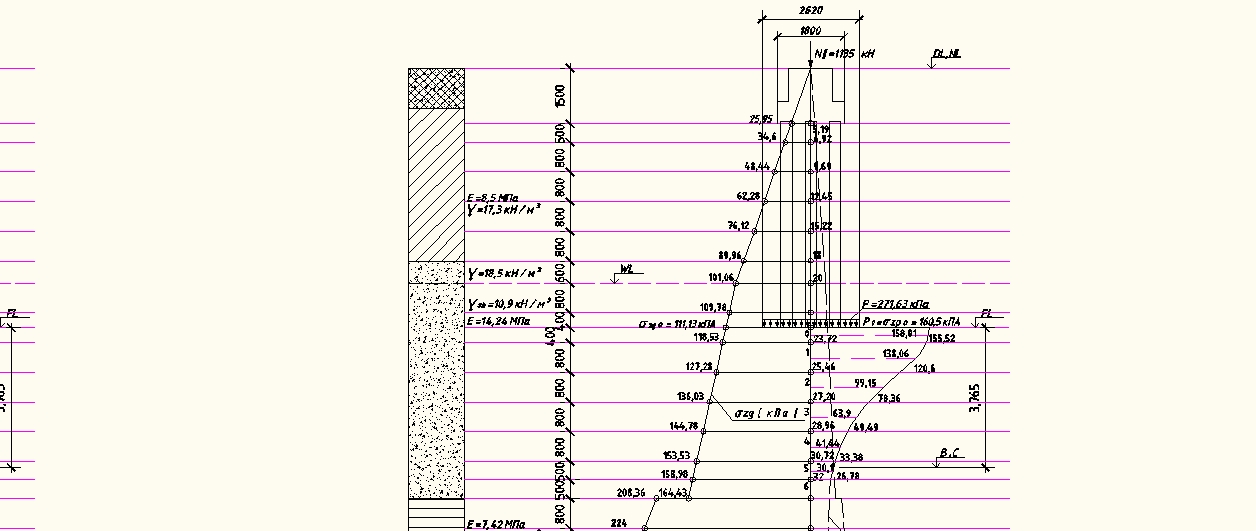

Рис12.Схема к расчету осадок основания методом послойного суммирования.
