3. Осадочные марки
Н
аиболее
универсальным способом наблюдения за
осадками является периодическое
высокоточное нивелирование осадочных
марок, заложенных в тело сооружения.
Конструкции осадочных марок бывают
различными. В нашем случае применялись
марки, вид которой приведен на рис.4. При
использовании такой марки нивелирные

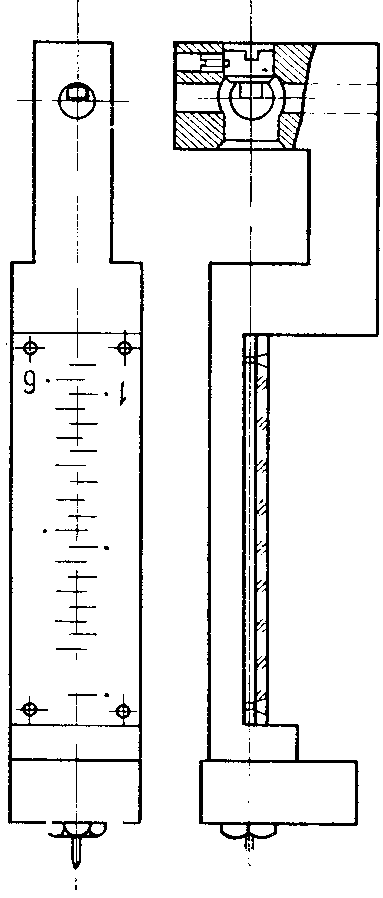

рейки (рис.5) могут ставиться и подвешиваться
на нее, тогда рейка должна иметь
специальное приспособление.
В качестве высотной основы, от которой определяются отметки осадочных марок, служит сеть исходных реперов, установленных вне зоны возможных деформаций.
Р
азмещение
деформационных марок и опорных знаков
является одной из основных частей всей
работы по определению осадок сооружения.
От правильности размещения и числа
марок зависят качество, полнота и
однозначность выявленных осадок. Марки
на зданиях необходимо устанавливать
примерно на одном уровне. Располагать
их следует по углам здания, по обе стороны
осадочных и температурных швов, в местах
примыкания продольных и поперечных
перекрытий. Расстояния между марками
зависят от конструкции здания, величины
ожидаемой осадки и ее неравномерности,
а также от цели проведения измерений
осадок.
Для жилых и общественных бескаркасных зданий с несущими кирпичными стенами и ленточным фундаментом марки размещают по периметру через 10 – 15 метров. При ширине здания более 15 метров марки устанавливают на поперечных стенах в местах пересечения их с продольной осью.
Для промышленных сооружений и жилых каркасных и общественных зданий марки устанавливают на несущих колоннах по периметру здания и внутри его.
Д
Рис.5
Для зданий имеющих свайные фундаменты, марки размещают не более чем через 15 метров по продольным и поперечным осям сооружения.
Для многоэтажных производственных зданий и промышленных сооружений, имеющих сплошную фундаментальную плиту, марки следует размещать по разбивочным поперечным и продольным осям плиты и ее периметру из расчета 1 марка на 100 м2 площади.
Места расположения марок проектируют на плане фундаментов. Каждой марке присваивают номер. Если в процессе измерения выявляется, что марка уничтожена, то устанавливается новая марка в радиусе не более 3 метров от расположения прежней и на нее передается отметка. Новой марке присваивают тот же номер с добавлением буквы «Н» (см. прил.).
4. Поцикловое нивелирование осадочных марок
4.1 Нивелирование осадочных марок
После того, как произведена оценка устойчивости реперов и исключен неустойчивый репер, производится нивелирование всех марок, расположенных по периметру здания с опорой на устойчивые реперы. Для большинства стандартных и типовых сооружений определения отметок обеспечивается нивелированием I или II класса. Согласно руководству по наблюдению за деформациями оснований и фундаментов зданий и сооружений отметки марок определяются геометрическим нивелированием при двух горизонтах инструмента в прямом и обратном направлениях высокоточными нивелирами типа Н-05 с применением штриховых инварных реек по методике нивелирования I класса (для II класса нивелирами Н-1 и Н-2 с плоскопараллельной пластинкой). Нивелирный ход по маркам начинают от исходного репера и кончают на нем же или на другом репере. Длина визирного луча допускается до 25 метров, а его высота над поверхностью земли или пола – не менее 0,8 м. Накопление неравенств плеч в замкнутом ходе допускается не более 2 м. Расхождения в превышениях, полученных из двух горизонтов инструмента, не должны превышать 0.3 мм. Полученные превышения даны в табл.7.
После уравнивания и оценки точности каждого цикла измерений вычисляют отметки Н осадочных марок (табл.7).
По результатам полученных отметок марок определяются величины осадок S между двумя соседними циклами по формуле:
Sj = Hj – Hj-1, (9)
где Sj – величина осадки в j - ом цикле;
а также величины накопленных осадок:
Sj=Sj-1+Sj, (10)
где Sj - накопленная осадка в j –ом цикле.
Результаты вычислений осадок представлены в табл.8.
Ведомость поциклового превышения между осадочными марками
Таблица 7
№№ марок |
Цикл, превышение мм |
||||
1 |
2 |
3 |
4 |
5 |
|
Rp-1 |
-110,3 |
-109,7 |
-110 |
-109,9 |
-110,1 |
1-2 |
-33,8 |
-34 |
-34,2 |
-34,7 |
-34,1 |
2-3 |
-139,8 |
-140,4 |
-140,1 |
-139,7 |
-140,1 |
3-4 |
-124,7 |
-124,7 |
-124,6 |
-124,1 |
-123,9 |
4-5 |
-102,7 |
-102 |
-102,3 |
-102,7 |
-102,2 |
5-6 |
-45,7 |
-45,7 |
-45,5 |
-45,1 |
-45,5 |
6-7 |
-56,2 |
-55,8 |
-56,3 |
-56,1 |
-55,9 |
7-8 |
-66,7 |
-67,4 |
-66,7 |
-66,7 |
-66,8 |
8-9 |
-120,1 |
-120,5 |
-120,3 |
-119,9 |
-119,7 |
9-10 |
-97,1 |
-97,5 |
-96,9 |
-97,1 |
-97,7 |
10-11 |
-123,9 |
-124,4 |
-124,6 |
-123,8 |
-124,5 |
11-12 |
-138,4 |
-137,9 |
-138 |
-138,3 |
-137,9 |
12-13 |
-156,1 |
-155,8 |
-156,1 |
-156,1 |
-156,3 |
13-14 |
-38,7 |
-39,4 |
-39,5 |
-39,3 |
-38,9 |
14-15 |
-61,3 |
-61,7 |
-61,5 |
-61,7 |
-61 |
15-16 |
-74,7 |
-75,1 |
-75,1 |
-75,2 |
-75,2 |
16-17 |
-131,6 |
-131,3 |
-131,5 |
-131,5 |
-131,4 |
17-18 |
-128,8 |
-129,5 |
-129,2 |
-129,3 |
-129,7 |
18-19 |
-155,4 |
-154,9 |
-154,9 |
-154,9 |
-155,7 |
19-20 |
-187,5 |
-187,5 |
-186,9 |
-187,1 |
-187,5 |
20-21 |
-198,3 |
-198,5 |
-198,4 |
-198,7 |
-197,8 |
21-22 |
-213,2 |
-213,5 |
-213 |
-213,2 |
-213,4 |
22-23 |
-225,5 |
-224,7 |
-224,9 |
-225,5 |
-225,3 |
23-24 |
-196,2 |
-196,3 |
-196,4 |
-195,8 |
-195,8 |
24-25 |
-175,1 |
-175,1 |
-174,9 |
-174,9 |
-174,9 |
Ведомость накопленных осадок
Таблица 8
№/№ марок |
1-й цикл |
2-й цикл |
3-й цикл |
4-й цикл |
5-й цикл |
|||||||
H,м |
H,м |
S н,мм |
H,м |
S н,мм |
S м,мм |
H,м |
S н,мм |
S м,мм |
H,м |
S н,мм |
S м,мм |
|
1 |
153,9897 |
153,9903 |
0,6 |
153,9900 |
0,3 |
-0,3 |
153,9901 |
0,4 |
0,1 |
153,9899 |
0,2 |
-0,2 |
2 |
153,9559 |
153,9563 |
0,4 |
153,9558 |
-0,1 |
-0,5 |
153,9554 |
-0,5 |
-0,4 |
153,9558 |
-0,1 |
0,4 |
3 |
153,8161 |
153,8159 |
-0,2 |
153,8157 |
-0,4 |
-0,2 |
153,8157 |
-0,4 |
0,0 |
153,8157 |
-0,4 |
0,0 |
4 |
153,6914 |
153,6912 |
-0,2 |
153,6911 |
-0,3 |
-0,1 |
153,6916 |
0,2 |
0,5 |
153,6918 |
0,4 |
0,2 |
5 |
153,5887 |
153,5892 |
0,5 |
153,5888 |
0,1 |
-0,4 |
153,5889 |
0,2 |
0,1 |
153,5896 |
0,9 |
0,7 |
6 |
153,5430 |
153,5435 |
0,5 |
153,5433 |
0,3 |
-0,2 |
153,5438 |
0,8 |
0,5 |
153,5441 |
1,1 |
0,3 |
7 |
153,4868 |
153,4877 |
0,9 |
153,4870 |
0,2 |
-0,7 |
153,4877 |
0,9 |
0,7 |
153,4882 |
1,4 |
0,5 |
8 |
153,4201 |
153,4203 |
0,2 |
153,4203 |
0,2 |
0,0 |
153,4210 |
0,9 |
0,7 |
153,4214 |
1,3 |
0,4 |
9 |
153,3000 |
153,2998 |
-0,2 |
153,3000 |
0,0 |
0,2 |
153,3011 |
1,1 |
1,1 |
153,3017 |
1,7 |
0,6 |
10 |
153,2029 |
153,2023 |
-0,6 |
153,2031 |
0,2 |
0,8 |
153,2040 |
1,1 |
0,9 |
153,2040 |
1,1 |
0,0 |
11 |
153,0790 |
153,0779 |
-1,1 |
153,0785 |
-0,5 |
0,6 |
153,0802 |
1,2 |
1,7 |
153,0795 |
0,5 |
-0,7 |
12 |
152,9406 |
152,9400 |
-0,6 |
152,9405 |
-0,1 |
0,5 |
152,9419 |
1,3 |
1,4 |
152,9416 |
1,0 |
-0,3 |
13 |
152,7845 |
152,7842 |
-0,3 |
152,7844 |
-0,1 |
0,2 |
152,7858 |
1,3 |
1,4 |
152,7853 |
0,8 |
-0,5 |
14 |
152,7458 |
152,7448 |
-1,0 |
152,7449 |
-0,9 |
0,1 |
152,7465 |
0,7 |
1,6 |
152,7464 |
0,6 |
-0,1 |
15 |
152,6845 |
152,6831 |
-1,4 |
152,6834 |
-1,1 |
0,3 |
152,6848 |
0,3 |
1,4 |
152,6854 |
0,9 |
0,6 |
16 |
152,6098 |
152,6080 |
-1,8 |
152,6083 |
-1,5 |
0,3 |
152,6096 |
-0,2 |
1,3 |
152,6102 |
0,4 |
0,6 |
17 |
152,4782 |
152,4767 |
-1,5 |
152,4768 |
-1,4 |
0,1 |
152,4781 |
-0,1 |
1,3 |
152,4788 |
0,6 |
0,7 |
18 |
152,3494 |
152,3472 |
-2,2 |
152,3476 |
-1,8 |
0,4 |
152,3488 |
-0,6 |
1,2 |
152,3491 |
-0,3 |
0,3 |
19 |
152,1940 |
152,1923 |
-1,7 |
152,1927 |
-1,3 |
0,4 |
152,1939 |
-0,1 |
1,2 |
152,1934 |
-0,6 |
-0,5 |
20 |
152,0065 |
152,0048 |
-1,7 |
152,0058 |
-0,7 |
1,0 |
152,0068 |
0,3 |
1,0 |
152,0059 |
-0,6 |
-0,9 |
21 |
151,8082 |
151,8063 |
-1,9 |
151,8074 |
-0,8 |
1,1 |
151,8081 |
-0,1 |
0,7 |
151,8081 |
-0,1 |
0,0 |
22 |
151,5950 |
151,5928 |
-2,2 |
151,5944 |
-0,6 |
1,6 |
151,5949 |
-0,1 |
0,5 |
151,5947 |
-0,3 |
-0,2 |
23 |
151,3695 |
151,3681 |
-1,4 |
151,3695 |
0,0 |
1,4 |
151,3694 |
-0,1 |
-0,1 |
151,3694 |
-0,1 |
0,0 |
24 |
151,1733 |
151,1718 |
-1,5 |
151,1731 |
-0,2 |
1,3 |
151,1736 |
0,3 |
0,5 |
151,1736 |
0,3 |
0,0 |
25 |
150,9982 |
150,9967 |
-1,5 |
150,9982 |
0,0 |
1,5 |
150,9987 |
0,5 |
0,5 |
150,9987 |
0,5 |
0,0 |
