Условные графические изображения строительных конструкций и их элементов, санитарно-технических устройств
Условные изображения элементов строительных конструкций вычерчиваются по ГОСТ 21.501-93.
Таблица 2. Условное обозначение строительных конструкций и их элементов, санитарно-технических устройств
Наименование |
Обозначение |

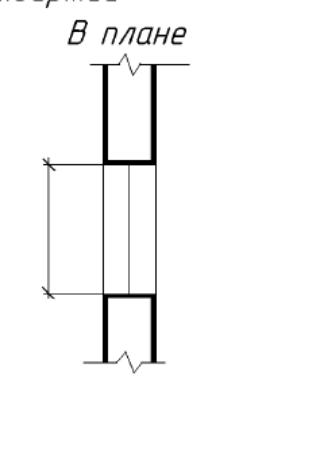

Оконный проём
|
|

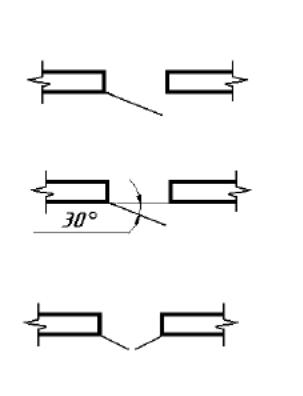

Двери:
однопольные
двупольные |
|
Унитаз |
|
Умывальник |
|
Примечание: На рабочих чертежах размеры санитарно-технических устройств не проставляют.
4. Методические рекомендации по выполнению графической работы
План и разрез зрительного зала кинотеатра выполняется на формате А2, расположенным горизонтально. Масштаб выбирается в зависимости от размеров зрительного зала (1:100 или 1: 200).
В задании дана длина зрительного зала, которая обозначена буквой «А». Все остальные размеры вычисляются исходя из длины зрительного зала.
Ширина экрана ℓ |
ℓ = 0,43А |
Высота экрана h |
h = 0,18А |
Ширина зрительного зала L |
L = 1,5 ℓ |
Заэкранное пространство |
1м |
Расстояние от экрана до спинки сидения первого ряда |
0,84ℓ |
Расстояние от спинки до спинки между рядами |
1м |
Кресла (мм) глубина ширина |
400 |
500 |
|
Ширина окна (мм) |
1200 |
Ширина дверей (мм) однопольные двупольные |
900 |
2000 |
|
Размеры ступенек (мм) |
400120 |
Ширина прохода между креслами и стеной (мм) |
2000 |
На чертеже вначале наносят поперечные и продольные разбивочные оси основных несущих конструкций (стен и колонн).
После вычерчивания капитальных стен, колонн и перегородок необходимо показать оконные и дверные проемы, условно показать открывание дверей, лестницы, приборы оборудования. Затем наносят графическое изображение материалов конструктивных элементов здания, попавших в секущую плоскость разреза. На законченный чертеж наносят размеры, маркировочные знаки, выполняют обводку и необходимые надписи.
