2. Краткие сведения о строительных конструкциях и об основных элементах кинотеатра

Чертеж здания представляет собой сборочный чертеж, т. к. любое здание в целом состоит из отдельных частей. К основным частям здания относятся: фундамент, стены, перекрытия, крыша, лестницы и прочее.

2.1. Фундамент. Строительство всякого сооружения начинают с возведения фундамента. Фундаментом называется та часть здания, которая находится в земле и передает давление надземной части на грунт.

Фундаменты изготовляют из камня, кирпича, бетона или типовых железобетонных блоков.

Глубина заложения фундамента зависит, главным образом, от глубины промерзания грунта, от положения грунтовых вод.

Для Санкт-Петербург глубина заложения фундамента в среднем равна 1,7м.

2.2. Стены. Они являются главной частью здания; на них опираются все перекрытия. По роду материала они бывают каменные, кирпичные, бетонные, деревянные и из смешанных материалов. В зависимости от положения различают стены наружные и внутренние. Толщина их зависит от материала, высоты здания, климатических условий данной местности.

Ограждающие зрительный зал стены должны удовлетворять также условиям звукоизоляции от шумовых помех.

Так как программой курса «Инженерной графики» предусмотрено вычерчивание каменного кирпичного здания кинотеатра, то толщину стен определяют, исходя из стандартных размеров обыкновенного кирпича 65120250(мм) и толщина слоя вяжущего раствора в 10мм.

а) для стен в 2 кирпича – 510мм;

b) для стен в 1 кирпич – 250мм;

c) для стен в ½ кирпича – 120мм.

С точки зрения пожарной безопасности стены зрительного зала возвышаются над коньком крыши не менее чем на 400мм. В этом случае стены носят название – брандмауэры.

2.3. Перегородки. Внутренние стены, имеющие целью только отделить одно помещение от другого, называются перегородками. В зависимости от различных условий (например, огнеопасности) они могут быть кирпичными, бетонными, железобетонными, деревянными.

Бетонные перегородки принимают толщиной в 10см, а деревянные в зависимости от их конструкции – толщиной 10 – 17см.

2.4. Перекрытия опираются на несущие стены зданий. Различают надподвальные, междуэтажные и чердачные перекрытия. Надподвальным называется перекрытие под первым этажом над подвалом. Междуэтажным называется перекрытие, отделяющие два смежных этажа, а чердачным – перекрытие, отделяющее верхний этаж от чердака.

Междуэтажные перекрытия должны быть: прочными, обладать достаточным термическим сопротивлением и надлежащей звуко-газо-изоляционной способностью, отвечать требованиям пожарной безопасности.

В зависимости от пожарной безопасности различают: перекрытия с деревянной несущей часть (балками) и железобетонной несущей частью.

В промежутках между несущими элементами (балками) входит заполнение, состоящее из изоляционного слоя (шлак, пенопласт и другие пористые материалы), потолок и пол. Встречаются перекрытия, в которых отдельные вышеуказанные элементы отсутствуют, например, в чердачных перекрытиях нет пола.

2.5. Полы. Если зрительный зал расположен на первом этаже, то полы обычно делают паркетные по бетону. В этом случае сначала укладывают слой утрамбованного строительного мусора толщиной

25см, причем верхняя поверхность этого слоя возвышается на 10см над нулевым уровнем. По утрамбованному строительному мусору кладется бетон толщиной 20см, затем паркет (см. рис 2).

Конечно, вместо паркета может быть уложен обыкновенный дощатый пол.

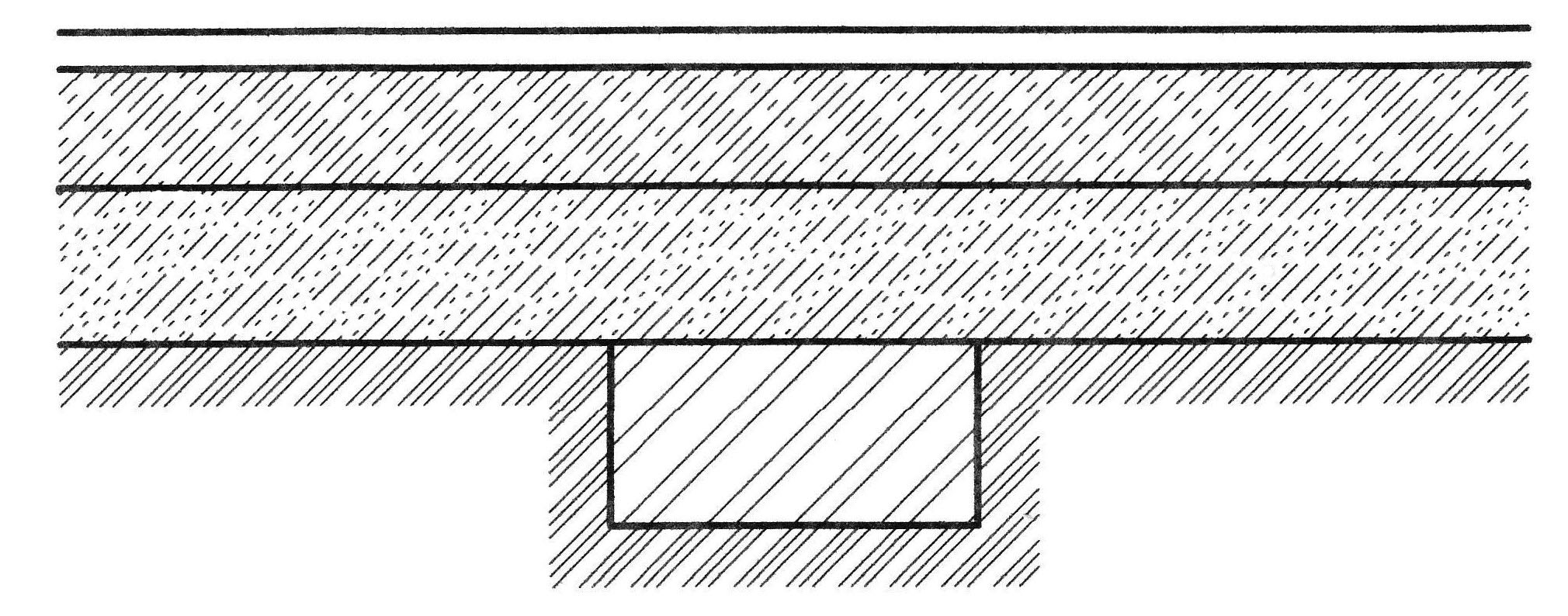

Рисунок 2. Пример построения пола.

В помещениях киноаппаратного комплекса полы делают из керамической плитки на цементном растворе. Устройство в киноаппаратной деревянных полов воспрещается.

2.6. Крыша. Для защиты зданий от изменения атмосферы и, главным образом, разрушительных действий дождя и снега поверх здания устраивается особое покрытие, называемое крышей. Крыша состоит из несущей и ограждающей частей. Несущими конструкциями чердачных крыш являются стропила.

2.7. Лестницы. Лестницы являются средством сообщения между этажами. Их разделяют по местоположению – на наружные и внутренние; по материалу – на деревянные, каменные металлические, железобетонные; по виду – прямые, ломанные и винтовые.

Наклонную часть лестницы называют маршем, а горизонтальную – площадкой. Помещение, в котором устраивают лестницы, называют лестничной клеткой.

Рисунок 3. Условное изображение лестничной клетки.

Рассматривая в нашем задании лишь каменное здание кинотеатра, необходимо заметить, что в подобных случаях лестницы должны быть выполнены из несгораемых материалов, и заключены в несгораемую лестничную клетку.

2.8. Окна. Окна предназначены для естественного освещения и проветривания помещений.

В кинотеатре окна устраивают во всех подсобных помещениях. Что касается зрительного зала, то в нем можно окна не делать. Расположение окон со стороны экрана не допускается.

В кинопроекционной допускается естественное освещение, но в этом случае световые проёмы должны иметь светонепроницаемые ставни, закрывающиеся при кинодемонстрации в дневное время.

Условное изображение окон показано в таблице 2.

2.9. Двери. Двери служат для сообщения между помещениями. На дверные коробки, укреплённые в проёмах стен, навешивают дверные полотна. По числу полотен различают двери однопольные и двупольные. Условное изображение дверей показано в таблице 2.

По «Нормам проектирования» СНИП общая ширина дверей в кинотеатре, находящихся на путях эвакуации зрителей из зрительного зала должна быть не менее 0,6м на 100 человек.

Двери в кинотеатре должны открываться только в направлении эвакуации зрителей. Иногда выход из кинотеатра можно рекомендовать устраивать в виде тамбура с двумя плотно притворяющимися дверьми, что в значительной степени снижает проникновение в зал уличного шума.

Ширина входов в зрительный зал должна быть не менее половины ширины эвакуационных выходов из зала, но ширина каждого не менее 1,2м.

2.10. Санитарные приборы. Графическое изображение санитарных приборов приведено в таблице 2. Перед каждой уборной должна быть устроена умывальная, отделенная перегородкой.
