Особенности строительного черчения
Основные правила оформления строительных чертежей те же, что и машиностроительных. Однако строительные чертежи имеют ряд характерных особенностей.
Строительные чертежи, как и машиностроительные, выполняют методом прямоугольного проецирования на основные плоскости проекции, но изображению присваивают другие названия. Соответствующие виды здания (главный, сверху и справа) называют фасадами, горизонтальные разрезы здания – планами, вертикальные разрезы – поперечными и продольными разрезами. Разрезы обозначаются не буквами русского алфавита, а цифрами.
В строительстве применяют большое количество разнообразных материалов. Графическое обозначение материалов показано в таблице 1.

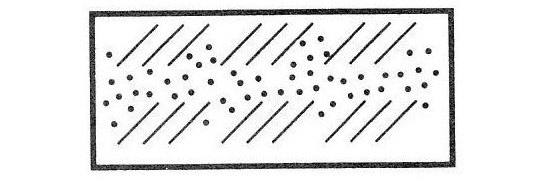

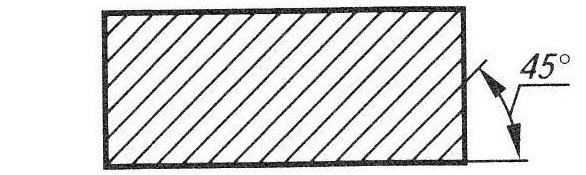

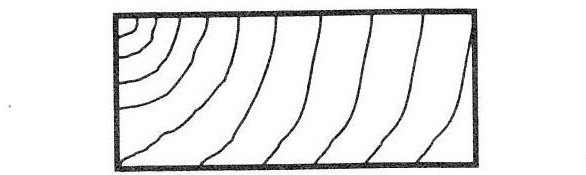

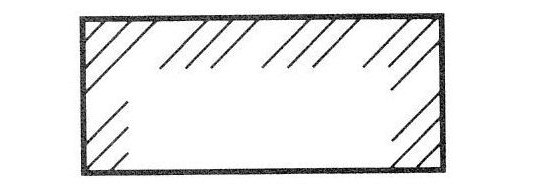

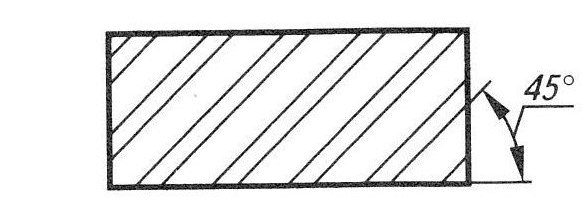

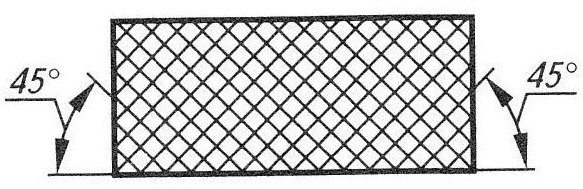

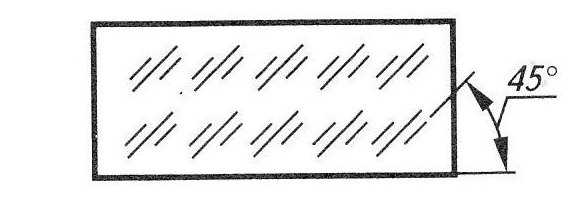

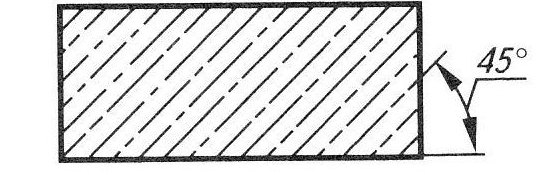

Таблица 1. Графическое обозначение материалов в сечении
Материал |
Графическое обозначение |
Материал |
Графическое обозначение |
Металлы
|
|
Бетон |
|
Неметаллические Материалы
|
|
Стекло |
|
Дерево
|
|
Засыпка |
|
Силикатные материалы для кладки (кирпич) |
|
Грунт |
|
Строительные объекты отличаются большими размерами. Поэтому для их изображения применяют масштабы уменьшения. Например, генеральный план строительного участка выполняют в масштабе 1:500; планы, фасады и разрезы здание – в масштабе 1:50, 1:75, 1:100, 1:200.
В целях упрощения строительного чертежа детали, попавшие в секущую плоскость, не штрихуют. Штриховку на чертеже наносят в тех случаях, когда необходимо особо отметить некоторые детали, находящиеся в плоскости разреза.
Рекомендуется контур капитальных стен обводить линией большей
толщины, чем контур перегородок.

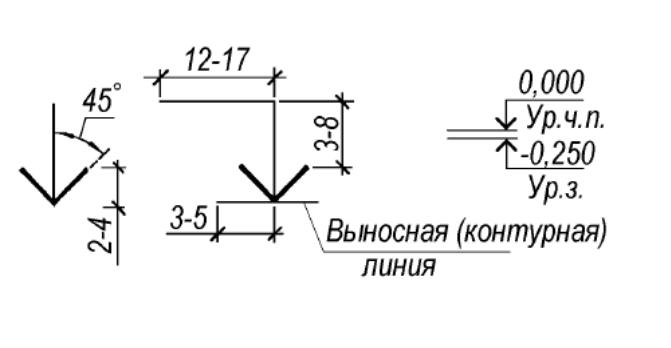

Размерные линии на строительных чертежах, как и на машиностроительных, оканчиваются стрелками. Однако применяют и другой способ ограничения размерной линии. Вместо стрелок можно проводить в одну сторону (вправо или влево) короткие штрихи (засечки) под углом 45º. На чертежах можно повторять одни и те же размеры на всех проекциях и размещать их в виде замкнутой цепи. Одновременное применение засечек и стрелок не допускается.
Размеры на строительных чертежах указывают в миллиметрах. Допускается наносить размеры в метрах или сантиметрах с обозначением единиц измерения.
На вертикальных разрезах наносят в основном размеры по высоте: внутренние размеры – внутри контура, наружные – за контуром. Кроме того, некоторые наружные размеры наносят в виде отметок уровня (высоту, глубины). Отметки выражают в метрах и располагают на полках со стрелкой. В качестве нулевого уровня для здания принимают, как правило, уровень пола первого этажа. Размеры высот от нулевого уровня наносят с плюсовым знаком, а размеры глубин – со знаком минус.
Например, отметка 2,300 показывает, что элемент здания расположен выше нулевого уровня на 2,300м, отметка -1,700 означает, что элемент здания расположен ниже нулевого уровня на 1,700м
0,000 -1,700 2,300
Рисунок 1. Обозначение
отметок уровня.
На строительных чертежах наносят поперечные и продольные разбивочные оси основных несущих конструкций (стен и колонн); при этом поперечные оси маркируют арабскими цифрами 1, 2 и т. д. слева на право, а продольные – прописными буквами русского алфавита А, Б, В и т. д. снизу вверх.
Маркировочные цифры и буквы рекомендуется писать шрифтом 5 и помещать в кружках, диаметром 7 - 9мм. Расстояние от крайней размерной линии до центра кружка составляет 7мм. Разбивочные оси являются условными геометрическими линиями, которые в отдельных случаях могут не совпадать с осями симметрии стен. Оси проводят только по капитальным стенам и колоннам. Допускается оси проводить не полностью, а только в пересечениях стен.
