Паропроизводительность 1000 т/ч

Давление перегретого пара 25,0 МПа

Температура перегретого пара 545 ⁰С

Температура питательной воды 270 ⁰С

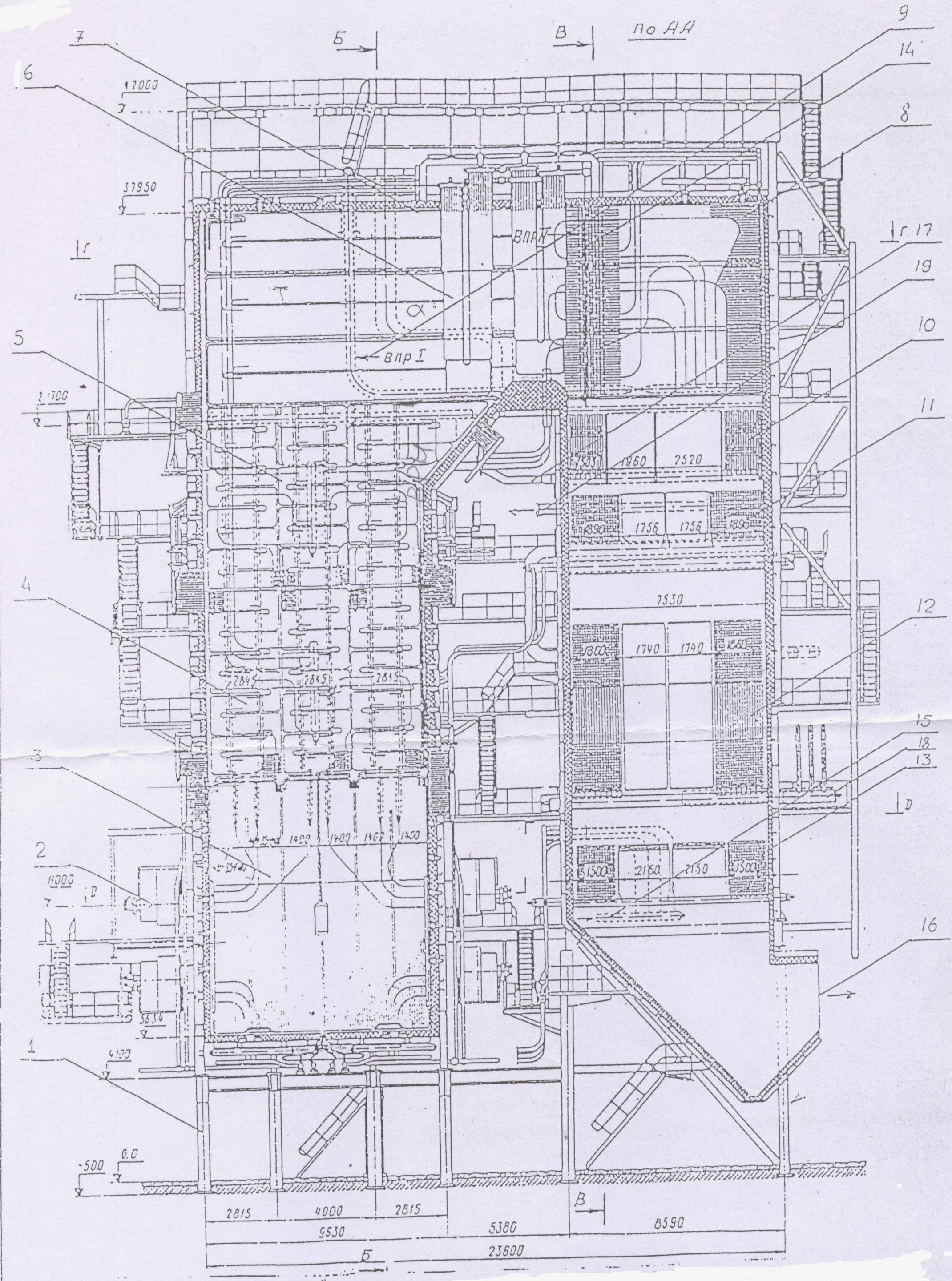

РИС.1 Продольный разрез котла Пп-1000-25-545/545-ГМ(ТГМП-314)

1- Каркас котла; 2- газомазутные горелки(16 шт); 3- нижняя радиационная часть; 4- СРЧ; 5- ВРЧ; 6- ширмовой пароперегреватель; 7- потолочный экран топки и горизонтального газохода; 8- экраны поворотной камеры; 9- вспрыскивающий пароохладитель первой ступени; 10- конвективный пароперегреватель СКД; 11,12- конвективный пароперегреватель НД; 13- экономайзер; 14- пароохладитель второй ступени; 15- вход питательной воды; 16- выход дымовых газов; 17- выход пара СДК; 18- вход пара НД; 19- выход пара НД

РИС.2 Поперечный разрез котла Пп-1000-25-545/545-ГМ(ТГМП-314)

2.3.Топливо, его характеристики, схема подготовки топлива к сжиганию. Процессы и параметры топливного тракта (рис. 3,4).

В качестве топлива используется природный газ. Природный газ представляет собой механическую смесь различных горючих и негорючих газов. Основными составляющими природного газа являются: метан CH₄ (84-98 %), тяжелые углеводороды C_mH_n (9-1%), азот N₂ (5-1%). Балластом в природных газовых топливах являются в основном азот и двуокись углерода, содержание которых не превышает 9,0%.

Основными техническими характеристиками природного газа являются плотность, взрываемость, токсичность.

Плотность. Почти все виды газового топлива легче воздуха (ρ_г=0.73-0.75 кг/м³), поэтому при утечке газ скапливается под перекрытиями. В целях безопасности перед пуском котла обязательно проверяют отсутствие газа в наиболее вероятных местах его скопления. Для сопоставления различных газов между собой используют также понятие относительной плотности газа, представляющее собой отношение плотности газа при нормальных условиях ( , 1015Па) к аналогичной плотности воздуха:

,

где , - плотность газа и воздуха при нормальных условиях , кг/м³

Взрываемость. Смесь горючего газа с воздухом в определенной пропорции при наличии огня или даже искры может взорваться, т. е. происходит процесс его воспламенения и сгорания со скоростью, близкой к скорости распространения звука. Взрывоопасные концентрации горючего газа в воздухе зависят от химического состава и свойств газа(см рис). При концентрациях меньше нижнего предела воспламенения газовоздушная смесь не горит. При концентрациях газа в воздухе, превышающих верхний предел, газ горит без взрыва.

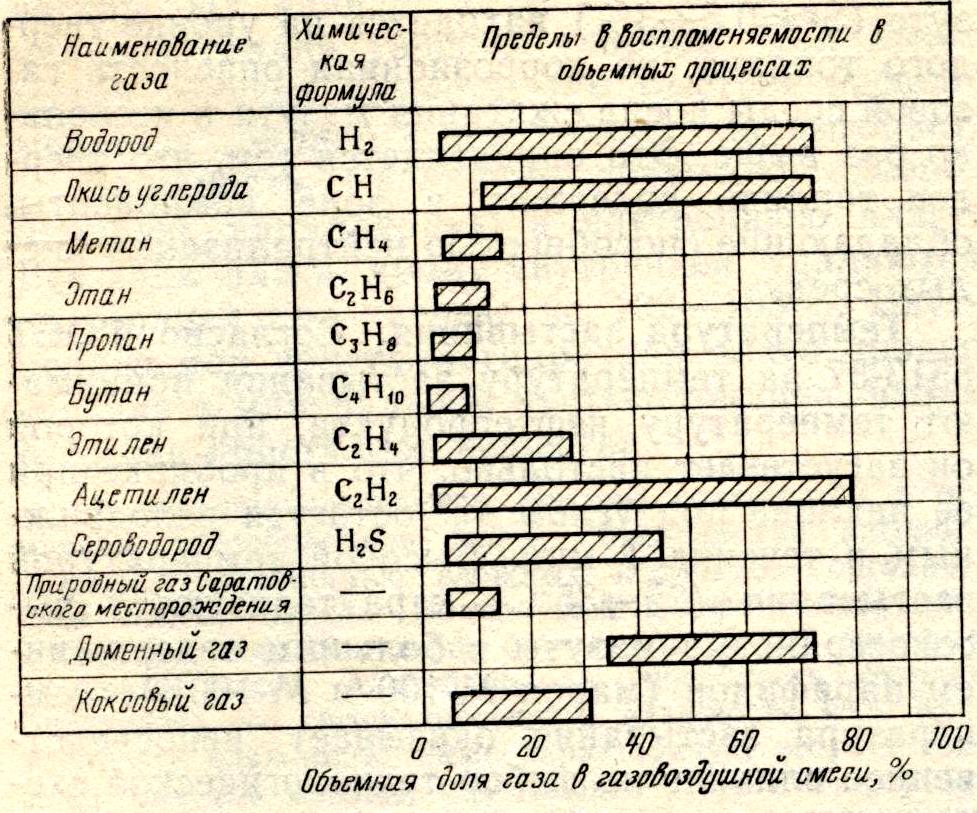

Пределы воспламенения газовоздушных

смесей при

Токсичность. Под токсичностью понимают способность газа вызывать отравление живых организмов. Наиболее опасными в этом соотношении компонентами являются окись углерода CO и сероводород H₂S. Предельно допустимая концентрация CO в воздухе составляет 0.0024% объемных. Даже незначительное содержание СО в воздухе (0.02% объемных) вызывает заметное отравление. Сернистые соединения в большинстве природных газов практически отсутствуют.

Почти все природные газы совсем не имеют запаха или имеют весьма слабый запах. Для своевременного обнаружения утечки газа и принятия мер безопасности природный газ до поступления в магистраль одорируют, т.е. придают характерный острый запах введением сернистого соединения - меркаптана.

_{Достоинства выбранного топлива: топливо высококачественное ( ), беззольное, с малым содержанием S, CO, . Качественный состав топлива приведен ниже.}

Табл. 1: расчетные характеристики топлива, объемы воздуха и продуктов сгорания

Газопровод	Объемный состав газа, %								Теплота сгорания сухого газа
	CH4	C2H6	C3H8	C4H10	C5H12	N2	CO2	H2	Qнс, МДж/м3
Саратов-Москва	84,5	3,8	1,9	0,9	0,3	7,8	0,8	-	35,8

Объемы воздуха и продуктов сгорания м3/м3, при 0ºС и 0,1МПа
Vº	VRO2	VºN2	VºH2O
9,52	1,04	7,60	2,19
